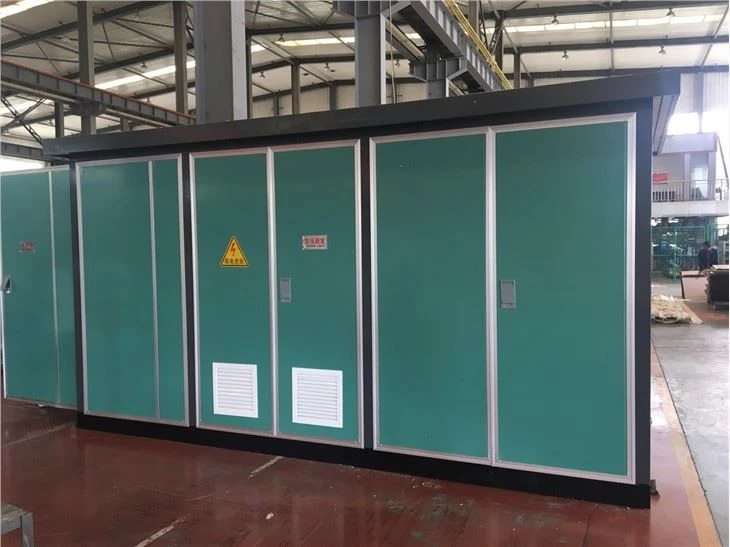

Subestación compacta de potencia HV de 12/0,4KV

Subestación compacta de potencia HV de 12/0,4KV

La subestación tipo caja está diseñada como tipo caja y especialmente para la nueva industria de generación de energía, que puede ajustar el bajo voltaje de la estación inversora al alto voltaje y luego funcionar en la red eléctrica. Por lo tanto, se pueden integrar una estación inversora tipo caja-y una estación elevadora-en una estación de generación de energía. Se aplica ampliamente en plantas de energía solar, plantas de energía eólica y plantas de energía nuclear, etc.

Características principales:

1, alto rendimiento, alta tecnología, 20 años sin mantenimiento.

2. La carcasa adopta una estructura anticorrosiva de zinc en aerosol sellada y de doble capa -, que no se oxida durante 20 años. A prueba de polvo, humedad y condensación.

3. Estructura compacta y simple, gran capacidad, área mínima de piso, instalación rápida. Es conveniente operar con alta y baja presión.

4, estructura completamente sellada y aislada, sin distancia de aislamiento, confiable para garantizar la seguridad personal. El uso de cable dentro y fuera de la línea, sin otra sala de distribución.

5, construcción completamente compartimentada para aparamenta de MT, transformador y aparamenta de BT

Condición ambiental:

1. Temperatura ambiente: -25 grados ~+40 grados;

2. Altitud: Menor o igual a 1000 m;

3. Presión del viento: menor o igual a 700 Pa;

4. Humedad: promedio diario Inferior o igual al 95%, promedio mensual Inferior o igual al 90%;

5. Grado de contaminación: IP54

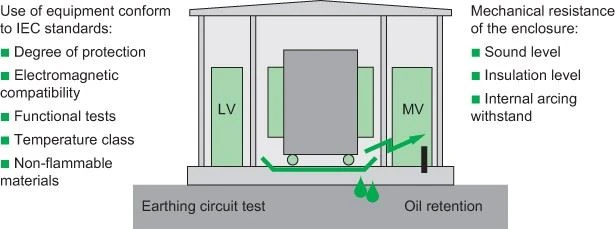

Estructura del transformador de caja de estilo europeo.

En China, se utilizan comúnmente subestaciones tipo caja de estilo europeo, con tres partes, cada una de las cuales consta de una habitación, formando una estructura "mu" o "pin". Los modelos más utilizados incluyen ZBW y XWB. Los diagramas-de sección transversal y de cableado se muestran en la Figura GYPD00102003-1. La cámara de alta tensión del transformador de caja estilo europeo es un interruptor de carga de red en anillo, de doble línea o de unidad terminal, de pequeño volumen y compatible con el gabinete de red en anillo. Adopta un diseño compacto seguro y confiable, con función integral de enclavamiento antimal funcionamiento, alta confiabilidad y operación y mantenimiento convenientes. Los equipos de alto voltaje generalmente adoptan una combinación de interruptor de carga y fusible. El fusible está equipado con un impactador. Después de que se funde el fusible, el percutor empujará el mecanismo de liberación y el interruptor de carga trifásico se abrirá al mismo tiempo para evitar la operación de pérdida de fase. Al mismo tiempo, si se utiliza un mecanismo operativo eléctrico, se puede implementar la función de automatización de la distribución. La salida del cable de 10 kV de la estructura de la red en anillo está equipada con un indicador de falla a tierra y un sensor de secuencia cero. Los transformadores pueden ser de tipo seco o sumergidos en aceite, con cableado D, yn11. Teniendo en cuenta la disipación de calor desfavorable, se puede utilizar ventilación natural o ventilación forzada superior. La sala de bajo-voltaje está equipada con medición y compensación de potencia reactiva, y el circuito secundario y la cantidad de líneas salientes se pueden diseñar de acuerdo con las necesidades del usuario para satisfacer diferentes necesidades. La capa exterior está hecha de placa de acero o placa de aleación, con una cubierta superior de doble capa y buen aislamiento. La apariencia y el color se pueden coordinar con el entorno. La cámara de alto-voltaje, la cámara del transformador y la cámara de bajo voltaje están separadas en compartimentos independientes mediante particiones. Para monitoreo y mantenimiento, se instalan dispositivos de iluminación en cada compartimento y el interruptor de iluminación está controlado por la puerta.

Operación de la Subestación Caja

1. La subestación tipo caja debe ubicarse en un lugar relativamente alto, no en áreas bajas-, para evitar que el agua de lluvia ingrese a la caja y afecte el funcionamiento del equipo. Al verter plataformas de hormigón, se deben dejar huecos en los lados de alta y baja tensión para facilitar el tendido de cables de entrada y salida. Al excavar los cimientos, si se encuentra el suelo formado por la acumulación de basura o tierra corrosiva, se debe excavar hasta obtener suelo sólido, luego rellenar con tierra de buena calidad y compactar, y luego llenar con tres capas de tierra o grava para garantizar la estabilidad de los cimientos.

2. La conexión a tierra y el neutro de la subestación tipo caja comparten una red de puesta a tierra común. La rejilla de puesta a tierra generalmente adopta el método de hincar pilotes de puesta a tierra en las cuatro esquinas de la base y luego conectarlos como un todo. Deben existir dos conexiones confiables entre la subestación tipo caja y la red de puesta a tierra. Después de la operación, la conexión a tierra debe revisarse periódicamente para asegurarse de que no esté suelta ni corroída. Mida periódicamente la resistencia de puesta a tierra, sin exceder los 4 Ω.

3. La subestación tipo caja adopta principalmente enfriamiento por circulación de aire natural. Por lo tanto, no se deben acumular escombros a su alrededor, especialmente la puerta de la sala de transformadores. Los orificios de ventilación de las rejillas también deben retirarse periódicamente para garantizar que el equipo no exceda la temperatura máxima permitida.

Después de que se active el disyuntor de bajo voltaje-, se debe identificar la causa antes de que se pueda transmitir energía para evitar que el accidente se expanda.

5. La cámara de alto-voltaje de la subestación tipo caja debe estar equipada con pararrayos de óxido de zinc y el método de instalación debe ser conveniente para pruebas y reemplazo.

6. Los equipos como interruptores de red en anillo, transformadores, pararrayos, etc. en la sala de alto-voltaje deben inspeccionarse y mantenerse periódicamente, los defectos deben descubrirse y solucionarse de manera oportuna y se deben realizar pruebas preventivas de aislamiento con regularidad. Si se deja de utilizar por más de 3 meses y se vuelve a poner en funcionamiento, se deberá realizar una prueba preventiva completa del proyecto.

7. Para reemplazar un fusible de alto-voltaje sin capacidad de corte, el transformador debe estar apagado, el enclavamiento mecánico debe liberarse adecuadamente durante la operación y se debe usar una varilla de operación aislada.

8. Todos los orificios para cables de entrada y salida de la subestación tipo caja deben estar sellados para evitar que entren animales pequeños y causen accidentes.

9. Debe tener una señal de advertencia de "peligro de alto voltaje" y un número de placa de identificación para equipos eléctricos.

Parámetros técnicos (como referencia, también se pueden personalizar):

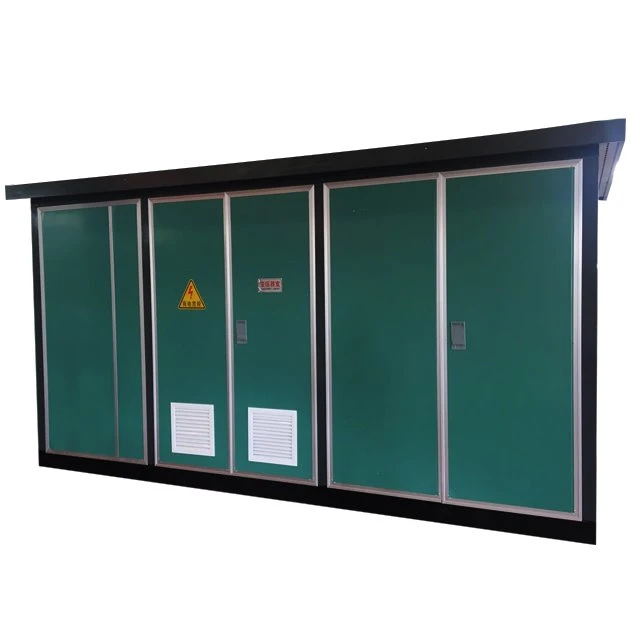

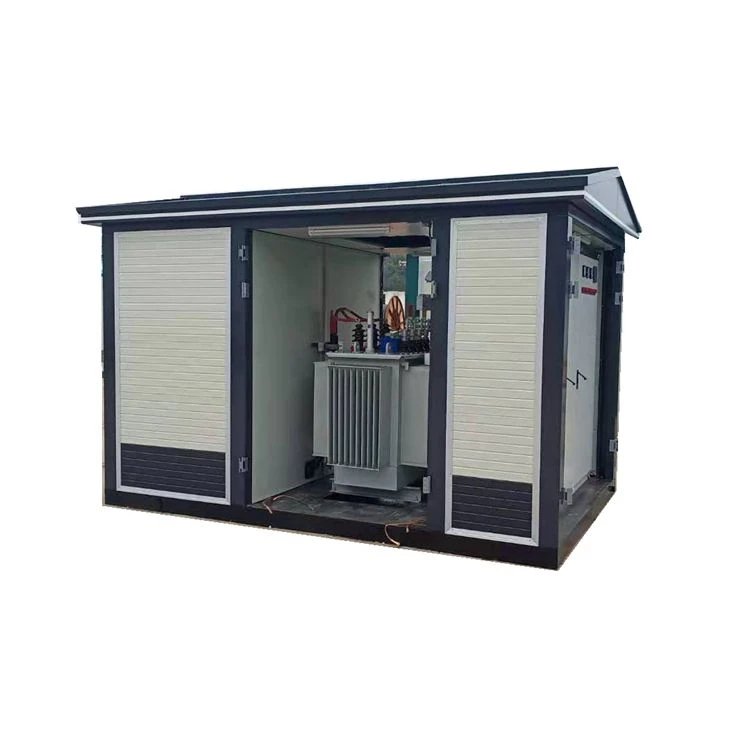

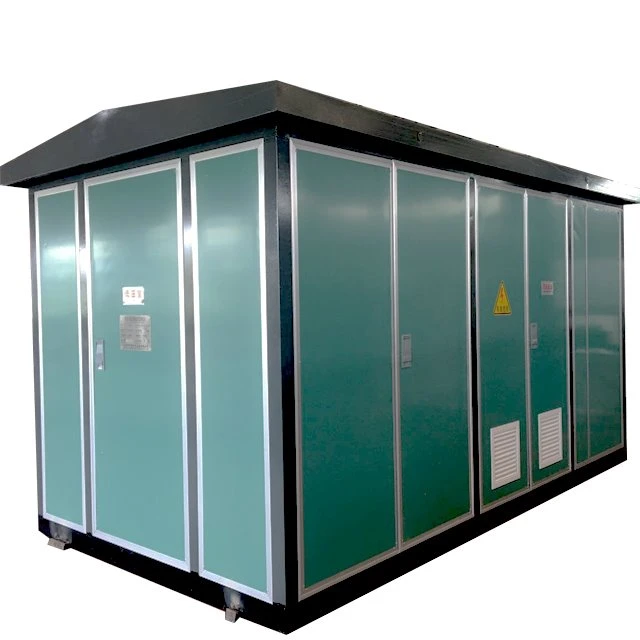

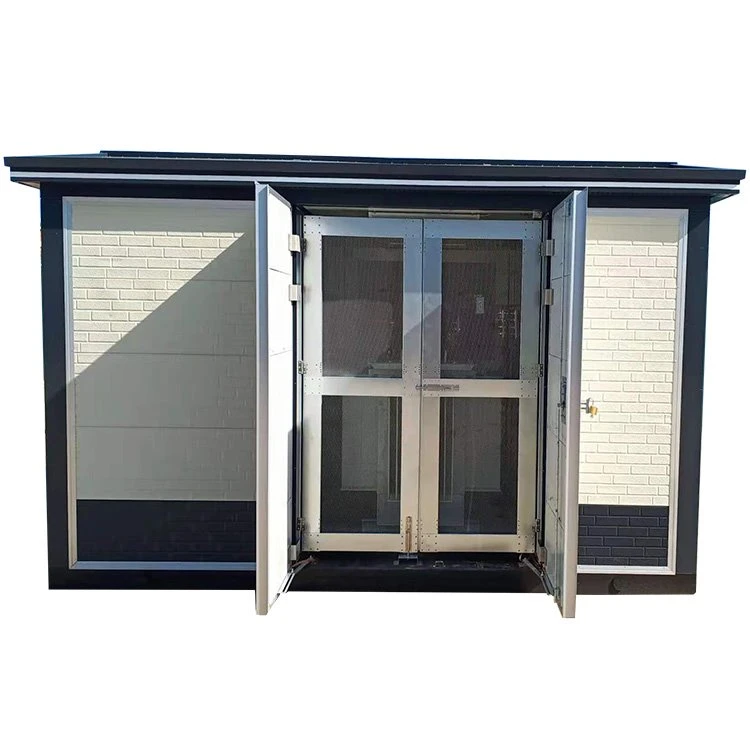

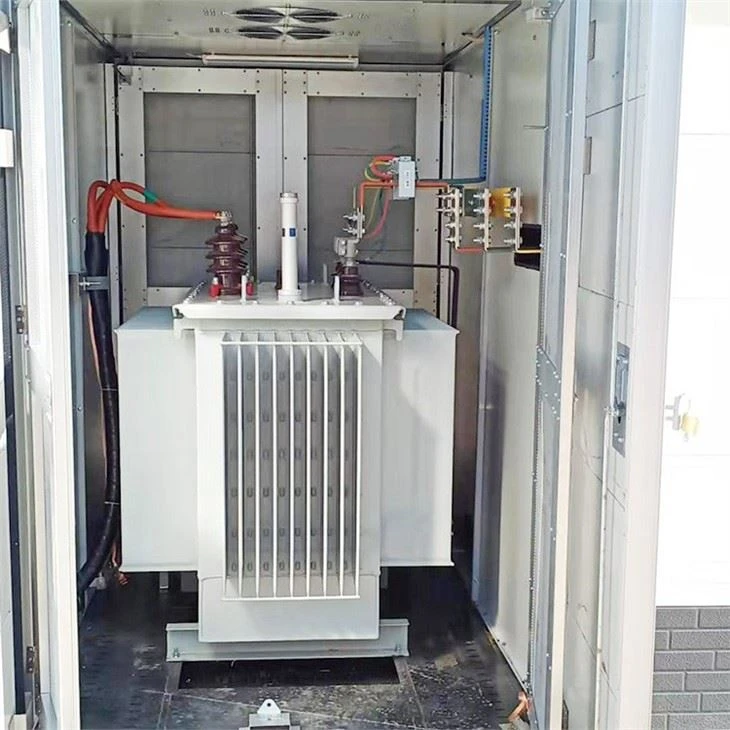

FOTO DEL PRODUCTO

Preguntas frecuentes

P5: ¿Está disponible OEM/ODM?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Contamos con equipos de diseño e ingeniería, podemos personalizar los productos según los dibujos o requisitos de los clientes.

P6: ¿Es usted un fabricante o una empresa comercial?
R: Somos una fábrica. Como fabricante 100% profesional con 20 años de experiencia en fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100%.

P7: ¿Se puede negociar el precio?

R: Sí, el precio es negociable. Se puede cambiar según su cantidad o paquete.

P8: ¿Qué tal la inspección?

R: Contamos con todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal y la prueba de vida mecánica.

P9: ¿Cuáles son las condiciones de pago?

R: TT, Paypal, Western Union, Alibaba Trade Assurance y L/C son aceptables. 30% T/T por adelantado, 70% restante antes del envío.

P10: ¿Cuál es el servicio que ofrece la empresa?

R: Contamos con un equipo de ingenieros profesionales que pueden diseñar y desarrollar el molde para cumplir con los diferentes requisitos del cliente.

También contamos con el equipo de ventas para ofrecer un buen servicio desde la preventa-hasta la posventa-.
