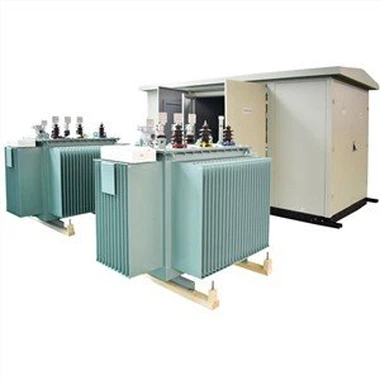

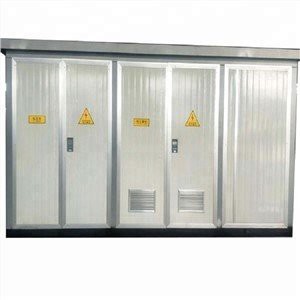

11/0.4kV Aparamenta exterior 500kva Subestación transformadora
La subestación transformadora exterior incluye (1) compartimento de media/alta tensión, (2) compartimento de baja tensión (3) compartimento del transformador. El compartimento HV y LV tiene una función completa. HVcompartment tiene varios métodos de suministro de energía al probar el suministro de energía en 1 vez, también se puede instalar con dispositivos de prueba HV para alcanzar la demanda de pruebas HV. El compartimiento del transformador se puede elegir S7, S9 u otro transformador sumergido en aceite de bajo consumo y transformador de tipo seco. El compartimiento del transformador tiene sistemas de enfriamiento por viento de arranque automático y sistemas de iluminación. El compartimiento de bajo voltaje se puede hacer de acuerdo con las necesidades de los usuarios, adopta una estructura fija o ensamblada para ser un sistema de suministro de energía eléctrica, tiene muchas funciones como distribución de luz, distribución de energía, reactiva energía, pruebas de energía eléctrica, etc. para mejorar la calidad de distribución de energía y satisfacer al usuario. El cuerpo de esta subestación tiene principalmente material metálico, material de acero inoxidable, material no metálico... que pueden ser elegidos por el usuario y los clientes. Esta subestación es muy Importante unidad de suministro y distribución de energía en la red de energía del cable eléctrico. Es un tipo de conjunto completo de fuente de alimentación con control HV, protección y conversión, distribución. utilizado en empresas industriales y mineras, barrios residenciales, hospitales, centros comerciales, edificios de gran altura y otros sistemas de distribución. Para esta subestación, principalmente producir y exportar tipo 11KV, 15KV, 20KV, 24KV, 33KV.
Descripción
11/0.4kV aparamenta exterior 500kva subestación transformadora
Características del producto:
1. Puede ahorrar mucho terreno, sin adquisición de terreno ni construcción civil, y ahorrar inversión en infraestructura.
2. No hay obstáculos en el suelo, lo que no afecta el medio ambiente y no afecta la visión y el paisaje de las personas.
3. El tipo completamente enterrado instalado en el césped y el cinturón verde también se puede diseñar con algunos adornos decorativos en el suelo, como esculturas, rocalla, etc.; si el terreno no requiere obstáculos (incluidos los conductos de ventilación), se puede optar por una subestación prefabricada de tipo cuadrado.
4. El equipo de distribución de energía de la subestación prefabricada completamente enterrada se instala bajo tierra, lo cual es seguro y confiable.
5. El suelo no se ve afectado por el ruido del transformador.
6. Como el subsuelo es relativamente sombreado y fresco, el aumento de temperatura del transformador es relativamente estable durante la operación.
7. El espacio interno de la subestación prefabricada completamente enterrada es relativamente espacioso, y la operación de mantenimiento no causará interferencia en el suelo y no interferirá con el entorno circundante.
1 Temperatura ambiente: -25 grados ~ más 40 grados
2 Altitud: menos de 1000 m
3 Humedad relativa
Promedio diario inferior al 95 % Valor medio de la presión del vapor de agua inferior a 2,2 kpa
Promedio mensual inferior al 90 % Valor medio de la presión del vapor de agua inferior a 1,8 kpa
4 intensidad sísmica: menos de magnitud 8
5 Velocidad del viento exterior inferior a 35 m/s
6 Aplicar a los lugares sin fuego, sin peligro de explosión y sin corrosión química
Datos técnicos
| No. | ||
| 1. | General | |
| Fabricante | FÁBRICA DE FENGYUAN | |
| Marca | FENGYUAN | |
| estándar de producción/prueba | CEI62271-1, CEI62271-200,CEI62271-202,CEI60076,CEI61439, CEI60529,CEI62262, CEI60721 | |
| Composición de la subestación de distribución | ||
| No. de compartimento de media tensión (15KV) | 1 | |
| No. de compartimiento de baja tensión (0.4kv) | 1 | |
| No. de transformador de distribución 1250KVA 15/0.4KV | 1 | |
| 2 | Compartimento de media tensión de 15 KV | |
| clase de protección | IP43 | |
| Tensión nominal de servicio | 15 KV | |
| Variación de tensión del sistema. | 10 por ciento | |
| tensión de funcionamiento máx. admisible | 17,5 KV | |
| Tensión nominal del equipo mx admisible | 24 KV | |
| 2.1 | RMU- Unidad principal de anillo (2 entrantes más 1 saliente) | |
| 2.1.1 | LBS (interruptor de ruptura de carga) con seccionador de puesta a tierra | 2 |
| escribe | Aspirar | |
| Frecuencia | 50/60 Hz | |
| Tensión soportada de frecuencia industrial, KV (RMS) | 38 | |
| Tensión soportada nominal de impulso tipo rayo. KV (pico) | 95 | |
| Corriente nominal (amperios) | 630 | |
| Corriente nominal admisible de corta duración para 1S ( KA) | 25 | |
| 2.1.2 | Disyuntor de vacío (VCB) con interruptor de puesta a tierra y aislador x 1 | |
| ESCRIBE | Vacío | |
| Frecuencia nominal | 50/60 Hz | |
| Tensión soportada de frecuencia industrial, KV (RMS) | 38 | |
| Tensión soportada nominal de impulso tipo rayo. KV (pico) | 95 | |
| corriente nominal (A) | Depende de las clasificaciones del transformador. | |
| corriente asignada de corta duración admisible durante 1 s (KA) | 25 | |
| 3 | Compartimento de baja tensión | |
| clase de protección | IP23 | |
| 3.1 | Disyuntor de aire principal | 2500 A /50 KA, 400 V, 3 polos |
| 3.2 | CT-transformador de corriente | |
| CANTIDAD por cada S/S | 3 | |
| Voltaje | 380V | |
| Relación de TC | 2500/5 A | |
| Frecuencia | 50/60 Hz | |
| carga | 15VA | |
| Clase | 1.0 | |
| 3.3 | amperímetro | 3 piezas, 0-2500 A |
| 3.4 | Voltímetro con interruptor selector | 1 pieza, 0-500 V |
| 4 | Compartimento del transformador | |
| material de los devanados del transformador | cobre | |
| clase de protección | IP23 | |
| estándar | IEC60076 | |
| método de enfriamiento | EN UNA | |
| ESCRIBE | Tipo trifásico sumergido en aceite (o tipo seco) | |
| potencia continua nominal en el lado HV y el lado LV | 1250 KVA | |
| Tensión nominal primaria | 15 KV | |
| Voltaje secundario nominal | 0.4 KV | |
| grupo de vectores | Dyn5 (o Dyn11) | |
| Pérdida sin carga a tensión y frecuencia nominales (KW) | Menor o igual a 0.95 | |
| Pérdida a plena carga (KW) | Menor o igual a 11 | |
LÍNEA DE PRODUCCIÓN
CERTIFICADO
EXHIBICIÓN
VISIÓN GENERAL DE LA EMPRESA
Preguntas más frecuentes
Q5 : ¿Está disponible OEM/ODM?
R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Tenemos equipos de diseño e ingeniería, podemos personalizar productos de acuerdo con el dibujo o los requisitos de los clientes.
Q6 : ¿Es usted fabricante o empresa comercial?
R: Somos una fábrica, como fabricante 100 por ciento profesional con 20 años de experiencia en la fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100 por ciento.
Q7 : ¿Se puede negociar el precio?
A: Si, el precio es negociable. Se puede cambiar según su cantidad o paquete
Q8 :¿Qué hay de la inspección?
R: Tenemos todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal, la prueba de vida mecánica.
Q9 :¿Qué son las condiciones de pago?
A: T.T, PayPal, unión occidental, Garantía comercial de Alibabay L/C es aceptable. 30 por ciento T/T por adelantado,70 por cientoSaldo antes del envío.
