FY01 Centro de Transformación de Distribución COMPACTO

FY01 Centro de Transformación de Distribución COMPACTO

¿Cuáles son las precauciones para diseñar la estructura de caja de la carcasa del transformador de caja de estilo europeo?

1. El diseño de la estructura de caja de la carcasa del transformador de caja de estilo europeo.

La carcasa del transformador de caja de estilo europeo consta de tres partes: la base, la placa y la cubierta superior. El panel de la pared base se suelda o se emperna para formar utilizando canal de acero, ángulo de acero, acero plano, placas de acero, etc. Para satisfacer las necesidades de ventilación, disipación de calor y líneas de entrada y salida, tira agujeros y agujeros circulares con diferentes la humedad también debe hacerse en las posiciones correspondientes.

Para evitar la fuerte radiación solar en verano, la parte superior de la subestación transformadora tipo caja europea generalmente se rellena con materiales aislantes de baja conductividad térmica, como tableros de lana de roca, espuma de poliestireno, etc.

2. Diseño de la estructura de la cámara del transformador.

Los transformadores de caja de estilo europeo están equipados con salas de transformadores independientes, compuestas principalmente por transformadores, sistemas automáticos de control de temperatura, iluminación y barreras de protección de seguridad.

La gran cantidad de calor generado durante el funcionamiento del transformador se disipará en la sala del transformador, lo que hará que la temperatura en la sala del transformador aumente continuamente, especialmente cuando la temperatura ambiental es alta, la temperatura aumenta más rápido. Por lo tanto, depender únicamente de la ventilación natural para la disipación de calor a menudo no puede garantizar el funcionamiento confiable y seguro del transformador. Por lo tanto, los problemas de disipación de calor y ventilación en la sala del transformador deben ser una consideración clave en el diseño de carcasas de transformadores de caja europea. En el diseño de transformadores tipo caja estilo europeo, excepto aquellos de menor capacidad de transformación que utilizan ventilación natural, generalmente se diseña protección de medición de temperatura y se utilizan medidas de ventilación forzada para solucionar el problema.

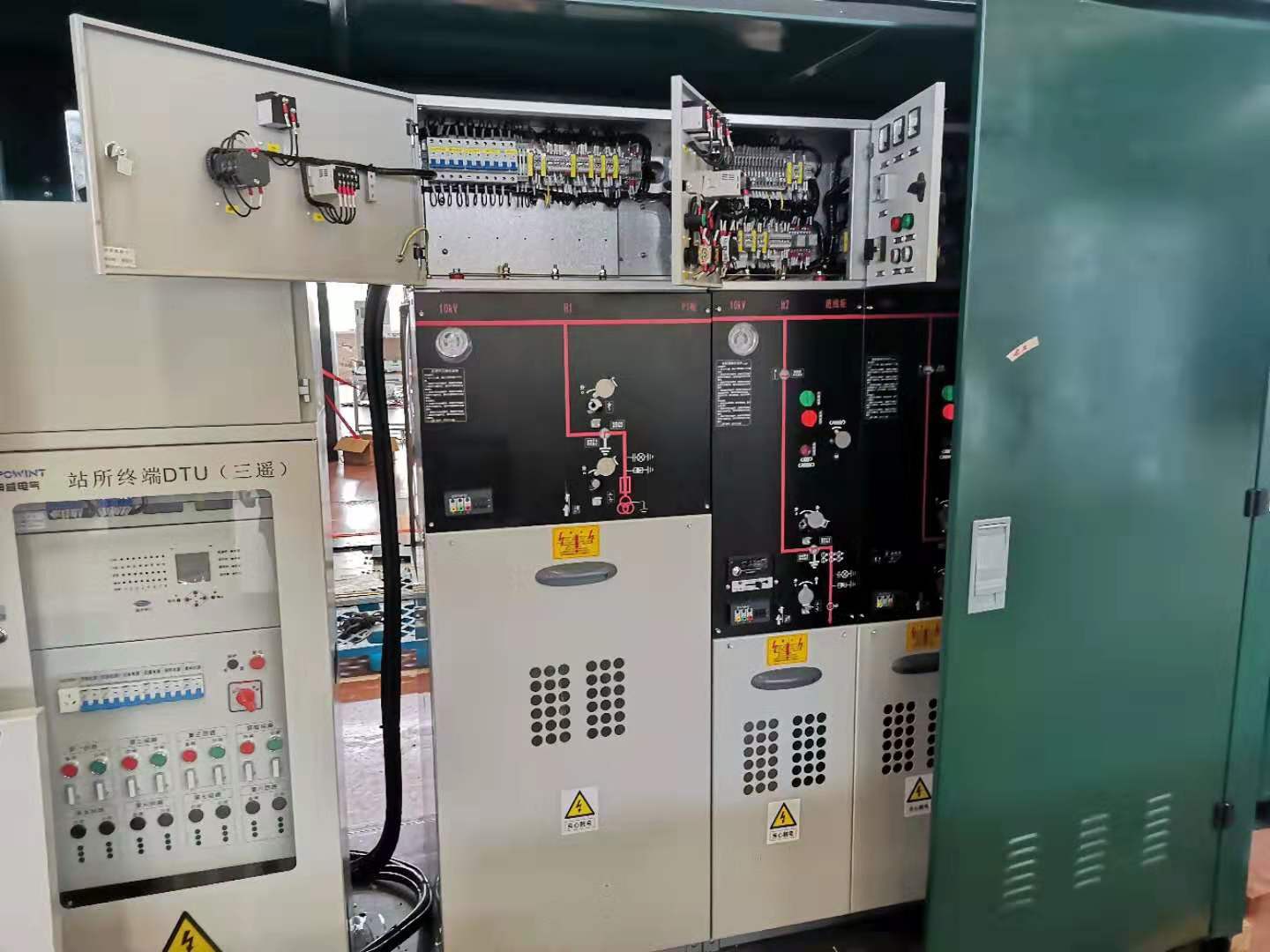

3. Diseño de Cámara de Baja Tensión para Transformador Caja Europeo

La sala de baja tensión del transformador de caja de estilo europeo varía en la estructura de diseño debido a los diferentes escenarios de uso en empresas industriales y mineras o comunidades residenciales. En general, para los transformadores de caja de estilo europeo utilizados por empresas industriales y mineras, la fuente de alimentación y la fuente de alimentación de iluminación deben diseñarse por separado. Cuando se utiliza la medición de bajo voltaje, en general, la oficina de suministro de energía requiere una medición separada de la electricidad de iluminación, principalmente porque el precio unitario de la electricidad de iluminación es generalmente más alto que el de la electricidad de potencia. En el diseño de subestaciones utilizadas en comunidades residenciales, no es necesario considerar el tema del consumo de energía.

El circuito de salida de la cámara de bajo voltaje del transformador de caja de estilo europeo varía en diseño estructural según la capacidad del transformador y las necesidades del usuario. Si la capacidad del transformador es pequeña y el usuario necesita menos líneas de salida, se puede configurar menos. Sin embargo, si la capacidad del transformador es grande y el usuario requiere más líneas de entrada, se pueden diseñar más líneas y también se puede considerar el diseño de acuerdo con la forma de operación del volumen de tráfico.

Condiciones ambientales:

Altitud: 1000m y menos.
Temperatura ambiente: - 25 ~ más 40 C.

Velocidad del viento: no más de 35 m/s.
Humedad relativa: no más del 90 por ciento (más 25 C).
Aceleración sísmica horizontal: no más de {{0}},4 m/s, aceleración vertical: no más de 0,2 m/s.
Lugar de uso: no debe haber materiales conductores, polvorientos, peligrosos, corrosivos, inflamables y explosivos dañinos para los metales y aislantes.

La subestación de tipo europeo, es un conjunto completo de nuevos equipos transformadores de potencia desarrollados por nuestra empresa sobre la base de la transformación de la red urbana nacional haciendo la combinación óptima para el transformador de potencia sellado sumergido en aceite y los componentes eléctricos de alta y baja tensión. A través de la optimización de la estructura, la aparamenta se miniaturizará hasta el extremo, lo que reducirá en gran medida el área ocupada del transformador combinado con ventajas tales como volumen pequeño, bajo nivel de ruido, fuente de alimentación confiable, estructura razonable, flexible para la instalación, fácil de operar y capaz de funcionar. profundamente en el centro de carga al máximo, etc. Puede ensamblar el terminal de automatización de red (FTU) en el gabinete de red de anillo de alto voltaje, realizar la detección confiable de cortocircuito y falla de conexión a tierra monofásica, y tiene la función de "cuatro remoto", que facilita la actualización automática de la red de distribución. Es ampliamente utilizado en barrios residenciales, centros comerciales, estaciones, empresas industriales y mineras, aeropuertos, ferrocarriles, escuelas, hospitales, edificios de gran altura y lugares.

Características:
1) Área ocupada más pequeña
2) Firme y confiable
3) Fácil de mover, bonito y práctico.
4) Su costo es bajo y el período de instalación es corto

Estructura de función de subestación de caja

A. La función y características de la subestación de caja

La subestación tipo caja se refiere a un dispositivo de distribución exterior que instala aparamenta y transformadores de alta y baja tensión juntos en una caja cerrada. La función principal es proporcionar la energía eléctrica necesaria para los usuarios de alta o baja tensión. Tiene las siguientes características:

1. Huella pequeña. La instalación de una subestación tipo caja puede ahorrar más de dos tercios del área de terreno en comparación con la construcción de una subestación del mismo tamaño.

2. Métodos de combinación flexibles. La estructura de las subestaciones tipo caja es relativamente compacta, con cada caja formando un sistema independiente, lo que hace que el método de combinación sea flexible y variable. El usuario puede combinar libremente algunos modos según la situación real para satisfacer las necesidades de diferentes lugares.

3. Aspecto hermoso, fácil de coordinar con el medio ambiente. La carcasa de la caja se puede seleccionar en diferentes colores según las diferentes ubicaciones de instalación, lo que facilita la coordinación con el entorno circundante. Está especialmente indicado para zonas densamente pobladas como urbanizaciones, estaciones, puertos, aeropuertos, parques, cinturones verdes, etc. Puede utilizarse como subestación fija o subestación móvil.

4. Baja inversión y corto ciclo de construcción. Las subestaciones tipo caja reducen la inversión entre un 40 y un 50 por ciento en comparación con las subestaciones convencionales de la misma escala, y el ciclo de construcción e instalación se puede acortar significativamente. Al mismo tiempo, la carga de trabajo de mantenimiento diario de la subestación tipo caja también es relativamente pequeña.

B. Tipos de subestaciones tipo caja

1. Tipo de montaje

Instale el conjunto completo de dispositivos y transformadores de alta y baja tensión en cajas metálicas, y deje pasillos operativos en los dispositivos de distribución de alta y baja tensión. Este tipo de transformador de caja tiene un gran volumen y rara vez se usa en la actualidad.

2. Tipo de dispositivo combinado

En lugar de utilizar el conjunto completo de dispositivos existente, los equipos eléctricos de control y protección de alto y bajo voltaje se empaquetan directamente en la caja, formando un todo. El diseño se considera libre de mantenimiento, sin pasillos de operación y una caja pequeña, también conocida como transformadores de caja de estilo europeo o transformadores de caja ordinaria.

3. Un tipo de cuerpo

Simplifique los dispositivos de control y protección de alto voltaje, y coloque los dispositivos de distribución de alto y bajo voltaje y el cuerpo principal del transformador en el tanque de aceite del transformador juntos para formar un todo, más pequeño, cerca del transformador sumergido en aceite del misma capacidad, que es 1/3 del transformador tipo caja europeo. También conocido como transformador de caja de estilo americano o transformador de caja compacta.

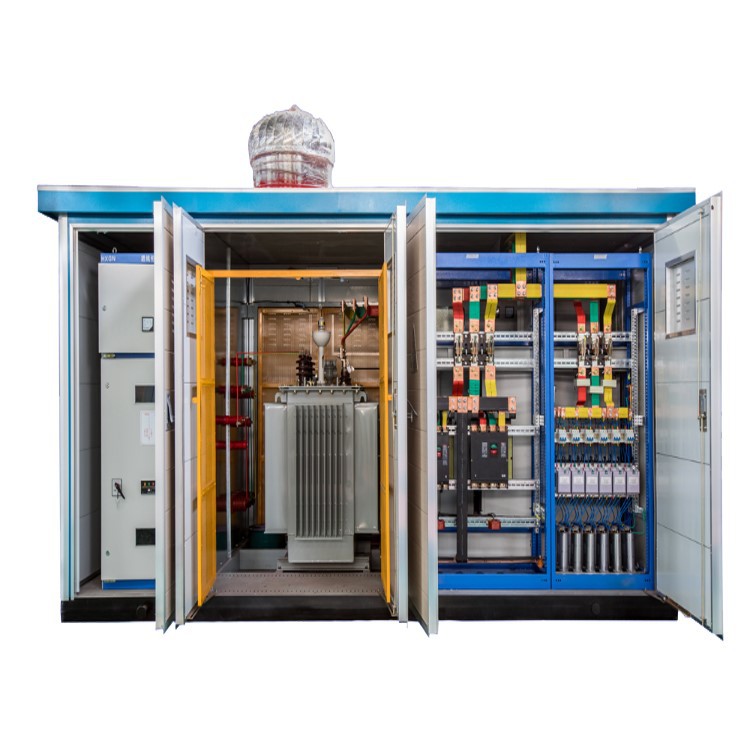

C. Estructura de la Subestación Box

1. Estructura del transformador de caja de estilo europeo

(1) En China, las subestaciones tipo caja de estilo europeo se usan comúnmente, con tres partes, cada una de las cuales consta de una habitación, formando una estructura "mu" o "pin". Los modelos de uso común incluyen ZBW y XWB. Los diagramas transversales y de cableado se muestran en la Figura GYPD00102003-1. La cámara de alta tensión del transformador de caja de estilo europeo es un interruptor de carga de red en anillo, línea doble o unidad terminal, con un volumen pequeño y compatibilidad con el gabinete de red en anillo. Adoptando un diseño compacto seguro y confiable, con una función integral de enclavamiento contra el mal funcionamiento, alta confiabilidad y operación y mantenimiento convenientes. Los equipos de alto voltaje generalmente adoptan una combinación de interruptor de carga y fusible. El fusible está equipado con un impactador. Después de que se funde el fusible, el percutor empujará el mecanismo de liberación y el interruptor de carga trifásico se abrirá al mismo tiempo para evitar la operación de pérdida de fase. Al mismo tiempo, si se utiliza un mecanismo de operación eléctrico, se puede implementar la función de automatización de la distribución. La salida del cable de 10 kV de la estructura de la red en anillo está equipada con un indicador de falla a tierra y un sensor de secuencia cero. Los transformadores pueden ser sumergidos en aceite o de tipo seco, con cableado D, yn11. Teniendo en cuenta la disipación de calor desfavorable, se puede utilizar ventilación natural o ventilación forzada superior. La sala de baja tensión está equipada con medición y compensación de potencia reactiva, y el circuito secundario y la cantidad de líneas salientes se pueden diseñar de acuerdo con las necesidades del usuario para satisfacer diferentes necesidades. La carcasa exterior está hecha de placa de acero o placa de aleación, con una cubierta superior de doble capa y un buen aislamiento. La apariencia y el color se pueden coordinar con el entorno. La cámara de alto voltaje, la cámara del transformador y la cámara de bajo voltaje están separadas en compartimentos independientes por tabiques. Para monitoreo y mantenimiento, se instalan dispositivos de iluminación en cada compartimento y el interruptor de iluminación se controla desde la puerta.

2. Estructura del transformador de caja de estilo americano

(1) El transformador de caja de estilo americano comparte un interruptor de alto voltaje y un transformador en el mismo tanque de aceite. Los modelos comunes de transformadores de caja de estilo americano incluyen ZB1336, GE y COOPER. La estructura y el cableado se muestran en las figuras GYPD00102003-2 y GYPD00102003-3.

El transformador de caja de estilo americano adopta una estructura completamente sellada y totalmente aislada con alta seguridad, que puede usarse para terminales y redes de anillo. El alto voltaje es controlado por un interruptor de carga de aceite de cuatro posiciones de enlace trifásico tipo T o tipo V, como se muestra en la Figura GYPD00202002-04 y GYPD00202002-05

2) El transformador adopta un fusible de respaldo conectado en serie con un fusible enchufable para brindar protección. El fusible de respaldo está instalado dentro de la caja y solo actúa cuando hay una falla de fase interna en el transformador de la caja, utilizado para proteger la línea de alta tensión. El fusible enchufable se funde cuando hay un cortocircuito o una sobrecarga en el lado secundario.

El cable de alto voltaje está conectado a un manguito con buen rendimiento de aislamiento, que está conectado al enchufe del cable del codo para sellar la parte activa. El enchufe del cable del codo es un enchufe aislado completamente blindado que se puede cargar y desconectar por completo, equivalente a un interruptor de carga. La estructura se muestra en la Figura GYPD00102003-6, pero si está conectada a un punto de cortocircuito, se debe reemplazar el tapón del codo y el manguito.

D.Operación de Subestación Box

1. La subestación tipo caja debe colocarse en un lugar relativamente alto, no en áreas bajas, para evitar que el agua de lluvia ingrese a la caja y afecte la operación del equipo. Al verter plataformas de hormigón, se deben dejar espacios en los lados de alta y baja tensión para facilitar el tendido de cables hacia adentro y hacia afuera. Al excavar los cimientos, si se encuentra con el suelo formado por la acumulación de basura o suelo corrosivo, debe excavarse hasta obtener suelo sólido, luego rellenarse con suelo de buena calidad y compactarse, y luego rellenarse con tres capas de suelo o grava para garantizar la estabilidad. de la fundación

2. La puesta a tierra y la conexión neutra de la subestación tipo caja comparten una red de puesta a tierra común. La rejilla de puesta a tierra generalmente adopta el método de conducir pilotes de puesta a tierra en las cuatro esquinas de la base y luego conectarlos como un todo. Debe haber dos conexiones confiables entre la subestación tipo caja y la red de puesta a tierra. Después de la operación, la conexión a tierra debe revisarse regularmente para asegurarse de que no esté suelta o corroída. Mida periódicamente la resistencia de puesta a tierra, que no supere los 4 Ω.

3. La subestación tipo caja adopta principalmente refrigeración por circulación de aire natural. Por lo tanto, no se deben apilar escombros a su alrededor, especialmente en la puerta de la sala del transformador. Los orificios de ventilación de las persianas también se deben quitar con regularidad para garantizar que el equipo no exceda la temperatura máxima permitida.

Después de que se dispare el disyuntor de bajo voltaje, se debe identificar la causa antes de que se pueda transmitir energía para evitar que el accidente se extienda.

5. La cámara de alto voltaje de la subestación tipo caja debe estar equipada con pararrayos de óxido de zinc, y el método de instalación debe ser conveniente para la prueba y el reemplazo.

6. Los equipos tales como interruptores de red en anillo, transformadores, pararrayos, etc. en la sala de alto voltaje deben inspeccionarse y mantenerse regularmente, los defectos deben descubrirse y tratarse de manera oportuna y las pruebas preventivas de aislamiento deben realizarse regularmente. Si se suspende durante más de 3 meses y se vuelve a poner en funcionamiento, se debe realizar una prueba preventiva completa del proyecto.

7. Para reemplazar un fusible de alto voltaje sin capacidad de ruptura, el transformador debe estar apagado, y el enclavamiento mecánico debe liberarse correctamente durante la operación, y debe usarse una varilla de operación aislada.

8. Todos los orificios para cables entrantes y salientes de la subestación tipo caja deben sellarse para evitar que entren animales pequeños y causen accidentes.

9. Debe tener una señal de advertencia de "peligro de alto voltaje" y un número de placa de identificación para equipos eléctricos

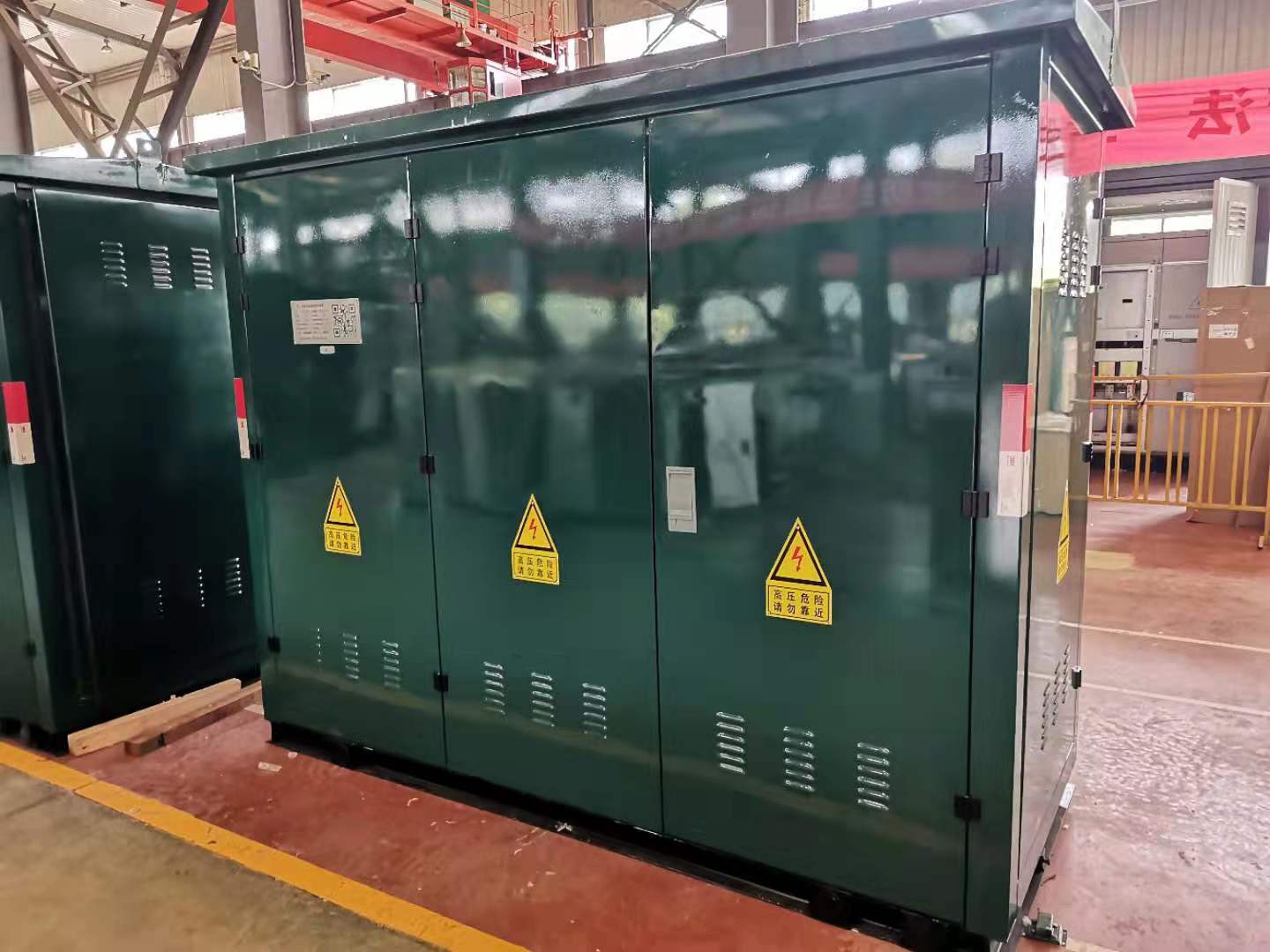

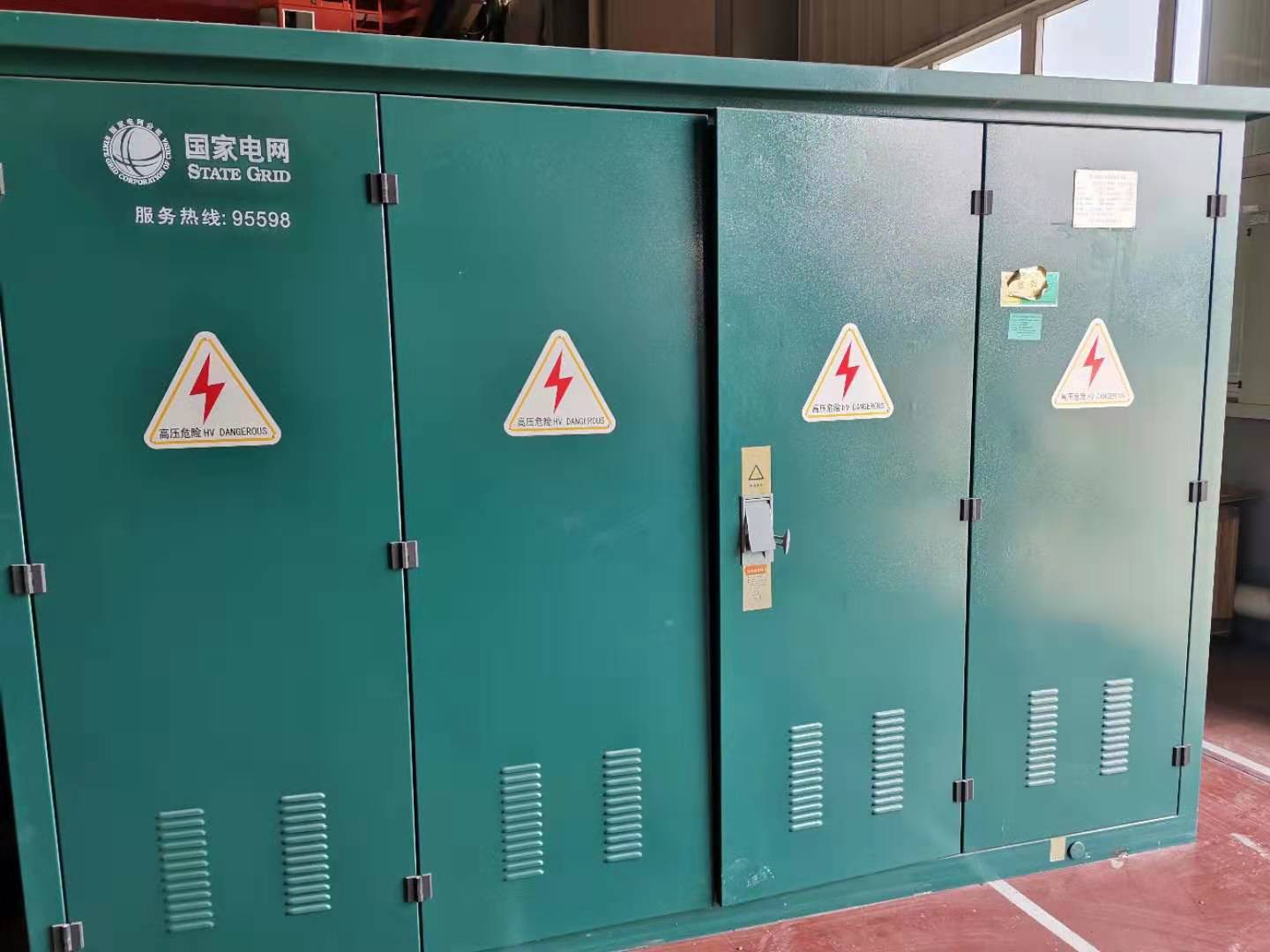

FOTO DEL PRODUCTO

TALLER DE FÁBRICA

EMBALAJE Y ENTREGA

Preguntas más frecuentes

P5: ¿OEM/ODM está disponible?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Tenemos equipos de diseño e ingeniería, podemos personalizar productos de acuerdo con el dibujo o los requisitos de los clientes.

P6: ¿Es usted fabricante o empresa comercial?
R: Somos una fábrica, como fabricante 100 por ciento profesional con 20 años de experiencia en la fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100 por ciento.

P7: ¿Se puede negociar el precio?

R: Sí, el precio es negociable. Se puede cambiar según su cantidad o paquete

P8: ¿Qué hay de la inspección?

R: Tenemos todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal, la prueba de vida mecánica.

P9: ¿Qué son las condiciones de pago?

R: TT, Paypal, Western Union, garantía comercial de Alibaba y L/C son aceptables. 30 por ciento T/T por adelantado, 70 por ciento de saldo antes del envío.

P10: ¿Cuál es el servicio que ofrece la empresa?

R: contamos con un equipo de ingenieros profesionales que puede diseñar y desarrollar el molde para llegar a diferentes requisitos del cliente.

También contamos con el equipo de ventas para ofrecer un buen servicio desde la preventa hasta la posventa.

Este producto se suele personalizar.
Somos un fabricante y contamos con un departamento técnico profesional que puede diseñar y brindar soluciones de acuerdo con las necesidades del cliente.
Póngase en contacto con nuestro personal de ventas para obtener dibujos de diseño.

Aquí están nuestros ejemplos de clientes para su referencia.

CLIENTES DE EE. UU.

REQUISITOS TÉCNICOS Y CARACTERÍSTICAS DEL EQUIPO
Re:82 conjuntos subestación compacta
Artículo- No.	Lista de Datos Técnicos	Unidad	Requerido (en 3000 m	Datos ofrecidos
	Requisitos de datos del sistema
1.05.10	Conductor de cobre trenzado para puesta a tierra
	Fabricante	-
	Material	-	cobre
	Sección transversal	mm2	>50
	Longitud	m	>40
1.05.11	Varillas de puesta a tierra
	Fabricante	-
	Tipo	-
	¡Materia!	-
	Longitud	m
	Secciones por varilla	piezas
1.6	Subestaciones Compactas (Opción 1)
	Fabricante	-		Fengyuan
	Tipo	-		Exterior
	Clase de protección global para subestación completa	-	IP 44	IP 44
	Material del recinto	-		soldado americano
	Dimensiones generales (ancho x largo x alto)
	para S/S con transformador 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ para S/S con transformador 1x100 kVA	mm/mm/mm		3000x1850x2150
	para S/S con transformador 1x160 kVA	mm/mm/mm		3000x1850x2150
	• para S/S con transformador 1x250 kVA	mm/mm/mm		3000x1850x2150
	Peso total
	■ para S/S con transformador 1x50 kVA	kg		1000 kg.
	■ para S/S con transformador 1x100 kVA	kg		1000 kg.
	■ para S/S con transformador 1x160 kVA	kg		1000 kg.
	■ para S/S con transformador 1x250 kVA	kg		1000 kg.
1.6.1	Equipo de aparamenta de 20 kV
	Fabricante	-		Chnt / Equivalente
	Tipo	-		RMU interior



SI NECESITA MÁS DETALLES, POR FAVOR NO DUDE EN CONTACTARNOS
