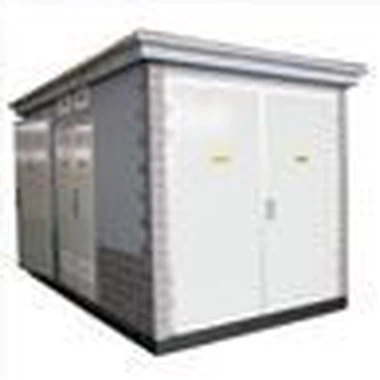

Subestación compacta al aire libre
La subestación compacta exterior incluye: (1) Sala de presión media/alta (2) Sala de baja presión (3) Sala de transformadores. Fengyuan Power puede hacer este pedido de acuerdo con los dibujos / diagramas de una sola línea (SLD) y los requisitos de los usuarios y clientes. Nos basamos en la norma internacional IEC1330, H.V....
Descripción
La subestación compacta para exteriores incluye:
(1) Sala de presión media/alta
(2) Sala de baja presión
(3) Sala de transformadores.
Fengyuan Power puede hacer este pedido de acuerdo con los dibujos / diagramas de una sola línea (SLD) y los requisitos de los usuarios y clientes. Nos basamos en la norma internacional IEC1330, H.V. IEC62271-200 diseña y produce esta subestación.
Los compartimentos HV y LV son completamente funcionales.
1.) H.V. El compartimento tiene una variedad de métodos de fuente de alimentación cuando se prueba la fuente de alimentación a la vez, y los dispositivos de prueba de H.V. también se pueden instalar para cumplir con los requisitos de las pruebas de H.V.
2.) La sala de transformadores puede elegir S7, S9 u otros transformadores sumergidos de bajo consumo de aceite y transformadores de tipo seco. La sala de transformadores tiene un sistema de enfriamiento por aire de arranque automático y un sistema de iluminación.
3.) La sala de bajo voltaje se puede hacer de acuerdo con las necesidades del usuario, utilizando una estructura fija o ensamblada como sistema de suministro de energía, con múltiples funciones como distribución de luz, distribución de energía, potencia reactiva y pruebas de potencia. La distribución de energía es de buena calidad, satisfaciendo a los usuarios.
La caja / carcasa de la subestación está hecha principalmente de materiales metálicos, materiales de acero inoxidable, materiales de tablero compuesto de acero de color y materiales no metálicos ... para que los usuarios y clientes elijan.
Datos técnicos
| Compartimento de alta tensión | artículo | unidad | Parámetro | ||
| Frecuencia nominal | Hz | 50 /60 Hz | |||
| Voltaje nominal | KV | 3.3KV, 6.0KV, 6.6KV | 10KV 11KV 13.8KV 15KV 20KV 22kv | 30KV 33KV 35KV 36KV | |
| Voltaje de servicio máximo | KV | 7,2 KV | 12KV, 24KV | 40,5 KV | |
| Corriente nominal | Un | 400, 630, 1000, 1250 ,1600, 2000, 2150,... etc | |||
| Corriente de transferencia | Un | 1200 -3150 A | |||
| 1MIN Frecuencia de potencia soportar voltaje, fase de tierra | KV | 42/48, 85/95 | |||
| 1MIN Frecuencia de potencia soportar voltaje, fase / fractura | |||||
| BIL | KV | 75/85, 170/185 | |||
| Corriente de rotura de cortocircuito nominal | KA | 20, 31.5 | |||
| Compartimento del transformador | Tensión nominal | KV | 3.3KV, 6.0KV, 6.6KV | 10KV 11KV 13.8KV 15KV 20KV 22kv | 30KV 33KV 35KV 36KV |
| Capacidad de potencia nominal | KVA | 200 KVA hasta 2,5 MVA | |||
| Rango de toque | % | ±2 X 2,5% , ±5% | |||
| Grupo vectorial | Yyn0, Dyn11 | ||||
| Impedancia de cortocircuito | % | 4.0 , 4.2, 4.5, 6, 8 | |||
| Compartimento de baja tensión | tensión nominal | V | 220, 380, 400, 415, 433, 440, 660, 690,800 | ||
| corriente nominal del circuito principal | Un | 50 -4000 | |||
| corriente de rama | Un | 5-800 | |||
| Recinto | nivel de protección | ||||
| Compartimento HV | IP33, IP65.. | ||||
| Compartimento LV | IP33 | ||||
| Compartimento del transformador | IP23 | ||||
| Nivel sonoro | Db | ≤ 50 | |||
