¿Cuáles son los fallos comunes de los armarios de distribución y los armarios de red en anillo?

¿Cuáles son los fallos comunes de los armarios de distribución y los armarios de red en anillo?

Las fallas comunes de la aparamenta incluyen las siguientes categorías:

(1) Mal funcionamiento y negativa a operar fallas. Tales fallas pueden ser causadas por fallas mecánicas en el sistema de transmisión y mecanismo de operación, o por problemas de control eléctrico y circuito auxiliar; Las fallas mecánicas del mecanismo de operación y del sistema de transmisión se manifiestan principalmente como bloqueo del mecanismo, deformación, desplazamiento o daño de los componentes, núcleo de hierro de apertura y cierre suelto y atascado, pasador del eje suelto, falla por disparo, etc. Se manifiestan fallas en el control eléctrico y en el circuito auxiliar. como mal contacto en el cableado secundario, terminales flojas, cableado incorrecto, quema de las bobinas de apertura y cierre debido a mecanismos atascados o interruptores de transferencia defectuosos, conmutación ineficaz de los interruptores auxiliares, así como fallas en las fuentes de alimentación de operación, contactores de cierre, microinterruptores, etc.

(2) Fallas de ruptura y cierre. Este tipo de falla es causada por el cuerpo del interruptor automático y, para los interruptores automáticos con bajo nivel de aceite, se manifiesta principalmente como un cortocircuito en la inyección de combustible, pérdida por combustión de la cámara de extinción de arco, capacidad de corte insuficiente y explosión cuando está cerrado. Para los interruptores automáticos al vacío, se manifiesta como una fuga de aire en la cámara de extinción de arco y los fuelles, vacío reducido y reinicio del banco de condensadores. Agrietamiento de tuberías de cerámica, etc.

(3) Fallo por conducción de corriente. Este tipo de falla es causada principalmente por un mal contacto del enchufe de aislamiento en el cuadro, lo que conduce a la fusión de los contactos;

(4) Fallo de aislamiento. Esto incluye principalmente el cortocircuito entre fases o fase a tierra de la barra colectora, la descarga entre la barra colectora y el aislador, la descarga de contactos dinámicos y estáticos y la descarga de peligro oculto en el compartimiento de cables. Los tipos típicos de fallas son descarga disruptiva de aislamiento externo a tierra, descarga disruptiva de aislamiento interno a tierra, descarga disruptiva de aislamiento entre fases, descarga disruptiva de sobrevoltaje de rayo, buje de porcelana, descarga disruptiva de buje de capacitor, descarga disruptiva de contaminación, ruptura, explosión, descarga disruptiva de varilla de elevación, explosión de CT, ruptura, flashover, botellas de porcelana rotas, etc.

(5) Fuerzas externas y otras fallas. Incluyendo impactos de objetos externos, desastres naturales, cortocircuitos causados ​​por animales, etc.

Los tipos comunes de fallas en el gabinete de la red en anillo incluyen: falla de superposición de cables, descarga de la cabeza del pilote del aislador de soporte y de la barra colectora, falla de la cámara de gas, etc.

1. Fallos de PT y CT. El gabinete de red en anillo con interfaz de automatización de distribución a menudo está equipado con PT y CT para proporcionar información de datos, como la fuente de alimentación operativa para interruptores y la corriente de carga requerida para la automatización de distribución.

2. Falla del pararrayos: algunos pararrayos en el gabinete de la red en anillo se han averiado o explotado, causando un cortocircuito entre las fases en la sala de cables o una descarga desde la cabeza del cable hasta la carcasa.

3. Falla de superposición de cables:

(1) En la actualidad, el método de fijación del cable es de tipo manguito, que no puede lograr una fijación sustancial. Durante el funcionamiento, los esfuerzos generados por su propio peso, energía eléctrica, fuerzas externas, etc. serán transmitidos desde cada fase al manguito donde se superpone el cable. En casos severos, puede causar daños y fugas de aire en el manguito, lo que provoca fallas.

(2) Liberación de tensión: antes de fijar el cable, a menudo es necesario aplicar una fuerza externa para torcer el cable. Después de la instalación, la tensión interna generada por la torsión se libera gradualmente y el par resultante actúa sobre el manguito de la superposición del cable.

(3) Mutación de carga: Debido a la mutación de carga, sobrevoltaje, etc., la temperatura de la cabeza del cable aumenta y el manguito de aislamiento estalla.

4. Fallo de descarga en el aislador del soporte del cable y en la cabeza del pilote de la barra colectora. El aislador de soporte de la sala de cables o la cabeza del pilote de la barra colectora pueden sufrir descargas superficiales o incluso averías debido a la exposición al polvo, la humedad y otros entornos.

5. Falla del circuito secundario: después de que ocurrió una falla de cortocircuito en el sistema, el interruptor no se disparó normalmente, lo que resultó en una corriente de cortocircuito prolongada. La alta corriente en el lado secundario del transformador de corriente hizo que se quemara el aislamiento del devanado.

6. Falla de protección: La fuente de alimentación del control de protección se conecta desde el secundario del transformador de tensión. Cuando ocurre una falla de cortocircuito, la corriente de falla secundaria del CT emitirá una alarma. Sin embargo, la falla del cortocircuito provoca una disminución significativa en el voltaje del sistema, lo que hace imposible disparar el interruptor de carga. La corriente de cortocircuito continúa hasta que salta la protección superior y corta la alimentación.

ENLACE DEL PRODUCTO

http://www.switchgear-china.com/ring-main-unit/sf6-insulated-switchgear/sf6-rmu-switchgear.html

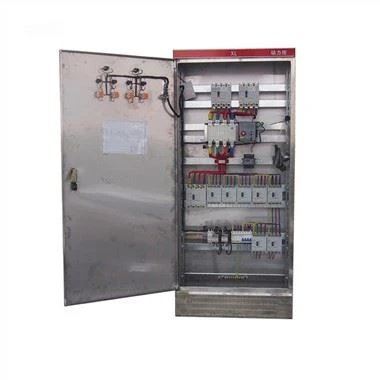

FOTO DEL PRODUCTO

Este producto se suele personalizar.
Somos un fabricante y contamos con un departamento técnico profesional que puede diseñar y brindar soluciones de acuerdo con las necesidades del cliente.
Póngase en contacto con nuestro personal de ventas para obtener dibujos de diseño.

Aquí están nuestros ejemplos de clientes para su referencia.

Cliente de Uzbekistán

Ficha de datos
1.1 710-512-01-Subestación Principal MVS1
Aparamenta entrante A01 B01 2
No. Componentes Especificación Unidad Cant. Fabricante
1 BCV
HVX12-50-31-F 275 mm
Altitud Menor o igual a 2000m
Voltaje de apertura DC220V
Voltaje de cierre DC220V
Voltaje de almacenamiento de energía DC220V
conjunto 1 chino
2 VT JDZ-10 10KV/√3/0.1KV/√3 Conjunto 3 China
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Conjunto 3 chinos
4 Fusible de alto voltaje XRNP1-12 0.5A Pc 3 China
5 Pararrayos HY5WZ-17/50 Set 3 China
6 Panel de control inteligente WY-9008A PC 1 China
7 Indicador de cortocircuito y falla a tierra EKL-4-1 Pc 1 China
8 Instrumento eléctrico multifuncional PD666-3S3 380V 5A Pc 1 China
9 Eliminador armónico primario LXQ-12KV Pc 1 Fengyuan
10 Pantalla cargada DXN-12Q Pc 1 China
11 Controlador de temperatura y humedad WY-CS-III Ud. 1 China
12 Pieza de conexión JY-2 Pc 3 China
13 Caja de conexiones PJ1 Pz 1 China
14 Soporte dosificador Tipo universal Pc 1 China
15 Lámpara de señal ND16-22D/4 AC380V rojo Pc 1 CHNT
16 Lámpara de señal ND16-22D/4 AC380V verde Pc 1 CHNT
17 Lámpara de señalización ND16-22D/4 AC380V blanco Pc 1 CHNT
18 Disyuntor miniatura AC NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan
19 Disyuntor en miniatura de CA NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan
20 Disyuntor en miniatura de CC NB1Z-63 2P C6 Pc 1 Fengyuan
21 Disyuntor miniatura CA NB1-63/3P B2A 6kA(R) Pc 1 China
22 Terminal de prueba universal RURTK/S Pc 30 China
23 Bornero universal RUK 5B Pc 18 China
24 Gabinete superior bus pequeño Ø 6 barra de cobre m 11 Fengyuan
