¿Qué es exactamente la carcasa de la subestación transformadora de caja?

¿Qué es exactamente la carcasa de la subestación transformadora de caja?

1. ¿Qué es exactamente una carcasa de transformador de caja?

En términos simples, la carcasa de un transformador de caja es el conjunto completo de equipos de distribución y transformación de aceite y exteriores compuesto por tres partes: aparamenta de alta tensión, transformador de potencia y aparamenta de baja tensión. Es un componente indispensable de una subestación transformadora de caja. En resumen, es un "contenedor" que se utiliza para transportar aparamenta de alta tensión, equipos de distribución de baja tensión y transformadores de distribución. Se compone principalmente de una base, paneles laterales, tabiques, puertas y una cubierta superior. Las particiones, las vallas, las puertas y las cubiertas superiores sobre la base se pueden conectar entre sí mediante soldadura o sujetadores, mientras que el marco de la base y la cubierta superior se sueldan con acero angular o canal de acero.

2. ¿Cuáles son los tipos de carcasas de transformadores de caja?

Las subestaciones tipo caja se dividen principalmente en dos tipos: tipo europeo y tipo americano. Debido a las diferencias en las subestaciones tipo caja, se utilizan varios materiales para la producción de carcasas de transformadores de caja, lo que da como resultado varios tipos de carcasas de transformadores de caja.

a. La carcasa del transformador de caja de placa compuesta es un tipo de carcasa de transformador de caja de uso común, que está hecha principalmente de placa compuesta. El cuerpo principal de la carcasa está hecho de canal de acero y los cuatro lados de la carcasa están hechos de placas compuestas hechas de placas laminadas en frío intercaladas con espuma de aislamiento térmico. La característica de la carcasa del transformador de caja de placa compuesta es que tiene un buen aislamiento térmico, un bajo costo y un ciclo de producción más rápido.

b. Carcasa de transformador de caja de cartón tallado en metal, también conocida como carcasa de transformador de caja de cartón en relieve de metal. El tablero de metal tallado es un material decorativo que ahorra energía y tiene funciones tanto de aislamiento como decorativas. No solo se compone de una capa de aislamiento de poliestireno, sino que también nos proporciona efectos de relieve ornamentales como vetas de madera roja, mármol y mosaico. Las ventajas de la carcasa del transformador de caja de cartón tallado de metal son relativamente obvias, y brindaremos una introducción especial más adelante.

C. Las carcasas de transformadores de caja de tipo paisaje se usan comúnmente, como las carcasas de transformadores de caja GRC de cemento y las carcasas de transformadores de caja horizontal con tiras de madera de acero inoxidable. Debido a la necesidad de técnicas de procesamiento como revestimiento de baldosas de cerámica e incrustaciones de listones de madera aislantes anticorrosión en el exterior de la carcasa, es muy ornamental, como una casa pequeña, y es más común en campos de aplicación como lugares pintorescos.

d. La carcasa del transformador de caja de acero inoxidable también utiliza acero de canal como soporte principal para toda la carcasa, y está hecha de placas de acero inoxidable a su alrededor, lo que tiene un buen rendimiento anticorrosión y prevención de la oxidación, y la estructura general es resistente.

3. ¿Qué características debe tener la carcasa de un transformador de caja?

Una buena carcasa de transformador de caja no solo debe tener una gran integridad, tamaño pequeño, estructura compacta, operación segura y confiable, mantenimiento conveniente y movilidad, sino que también debe tener una apariencia hermosa, pequeños anuncios antiadherentes, alta resistencia mecánica, resistencia al sol, retardante de llama, aislamiento térmico, anticorrosión, a prueba de humedad, reducción de ruido y características anticondensación. Solo cuando estas condiciones básicas se cumplan o incluso se excedan, se lo llamará una buena carcasa de transformador de caja.

4. ¿Cómo instalar la carcasa del transformador de caja? Materiales y entorno de uso de la carcasa del transformador de caja.

El equipo eléctrico de la carcasa del transformador de caja varía según la situación de uso, y el diagrama de cableado principal principal es diverso. El esquema típico consta de un gabinete de entrada, un gabinete de salida, un gabinete de medición y un gabinete de compensación de potencia reactiva. Se utiliza para controlar la alimentación y la protección de todo el sistema de baja tensión; El gabinete de salida está equipado con un interruptor de derivación, que se utiliza para controlar la fuente de alimentación y la protección de la terminal de salida de bajo voltaje. El armario de medida se utiliza principalmente para cargar la energía eléctrica consumida por los usuarios. Está equipado con un contador de electricidad de medición. Debido al cálculo de los beneficios económicos, el gabinete debe tomar medidas antirrobo, como el sellado de plomo; El gabinete de compensación de potencia reactiva compensa principalmente el factor de potencia del sistema de suministro de energía, con capacitores incorporados y dispositivos de conmutación automática.

Generalmente, los transformadores se colocan en cajas cerradas. Para resolver el problema de la disipación de calor, a menudo se utilizan ventilación natural y ventilación forzada. Desde la perspectiva de los costos operativos generales y la confiabilidad, se debe adoptar la ventilación natural, es decir, el sistema de circulación de aire debe estar compuesto por orificios de ventilación, tuberías, persianas, etc. en toda la carcasa del transformador de caja. La ventilación forzada generalmente adopta ventiladores de extracción con control automático de medición de temperatura. Para usuarios avanzados, también se pueden utilizar sistemas de aire acondicionado. Debido al uso en exteriores de la carcasa del transformador de caja, para evitar que la temperatura de la sala del transformador aumente debido a la luz solar, se puede adoptar una estructura de sándwich de doble capa. La cubierta superior adopta una estructura de torre de aire con colchón de aire, y se pueden tomar medidas técnicas como el uso de materiales de aislamiento.

ENLACE DEL PRODUCTO

http://www.switchgear-china.com/box-type-compact-substation/prefabricated-substation/outdoor-compact-substation.html

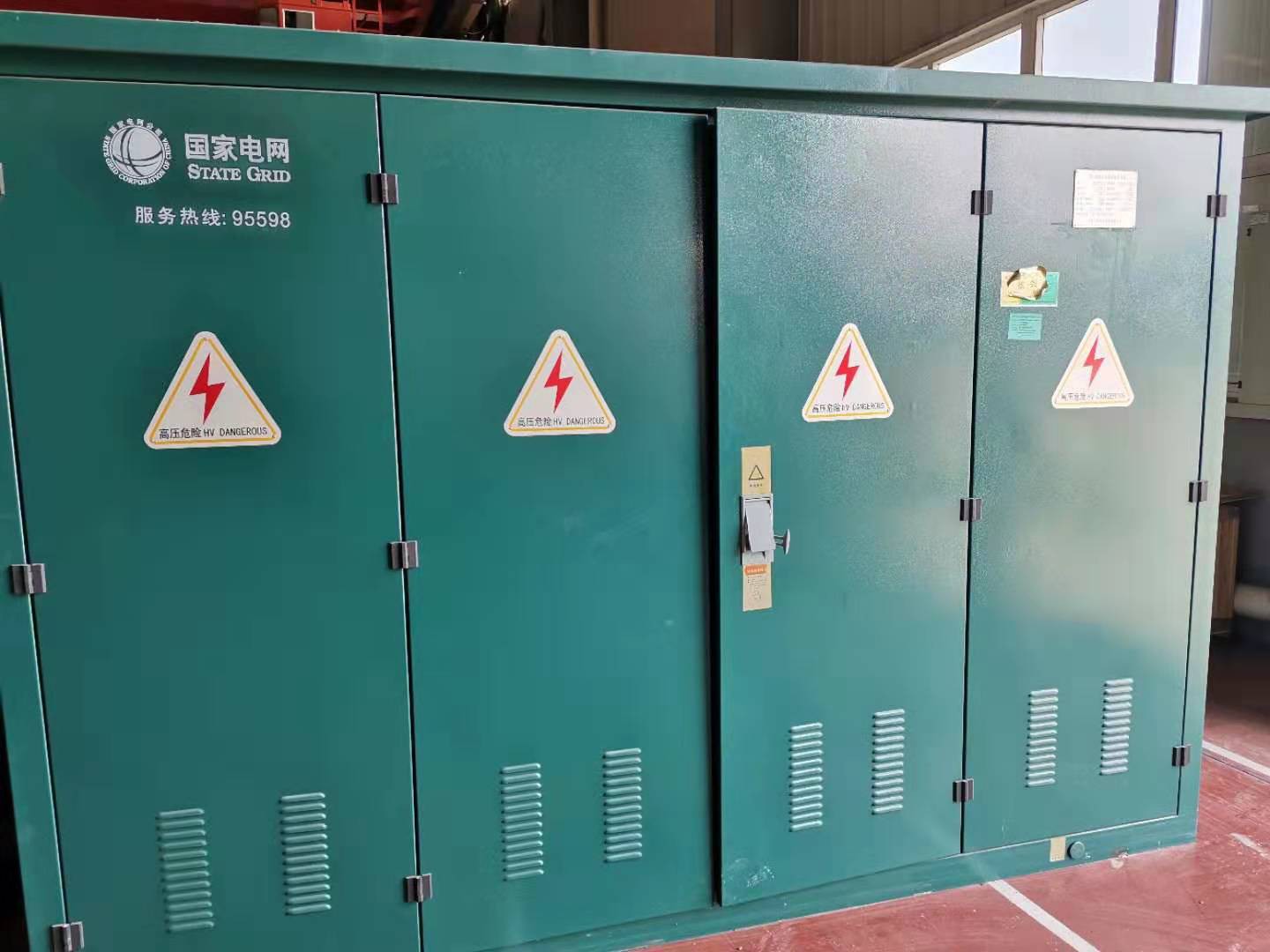

FOTO DEL PRODUCTO
