Transformador de aceite trifásico H61 de 100 Kva

Transformador de aceite H61 trifásico de 100 kva

Los transformadores de distribución de petróleo son uno de los equipos importantes en los sistemas de suministro y distribución de energía de empresas industriales y mineras y edificios civiles. Reducen la tensión de la red de 10 (6) kV o 35kV a la tensión del bus de 230/400V utilizada por los usuarios. Este producto es adecuado para CA 50 (60) Hz, capacidad máxima de la placa de identificación trifásica de 2500 kVA (capacidad máxima de la placa de identificación monofásica de 833 kVA, generalmente no se recomienda el transformador monofásico) y se puede usar en interiores (exteriores). Cuando la capacidad es de 315kVA o menos, se puede instalar en el poste. La temperatura ambiente no es superior a 40 grados, no inferior a -25 grados, la temperatura promedio diaria máxima es de 30 grados, la temperatura promedio anual máxima es de 20 grados y la humedad relativa no es superior al 90% (ambiente La temperatura es de 25 grados), la altitud no excederá los 1000 m. Si no cumple con las condiciones de uso anteriores, se deben realizar los ajustes de cuota apropiados de acuerdo con las disposiciones pertinentes de GB6450-86.





historia del desarrollo



El aceite de transformador es un líquido a base de petróleo que tiene potencial de combustión y presenta inconvenientes ambientales. Sin embargo, debido al excelente rendimiento y al bajo precio del aceite para transformadores, la gran mayoría de los transformadores de potencia todavía utilizan aceite para transformadores como medio de aislamiento y refrigeración.



A finales del siglo XIX, los transformadores comenzaron a utilizar aceite de transformador como medio de aislamiento y refrigeración, lo que dio lugar a la aparición de los transformadores sumergidos en aceite. Además del abundante almacenamiento natural y los bajos precios, el aceite para transformadores se ha utilizado ampliamente debido a sus siguientes características.



1) Cuando se utiliza junto con materiales de fibra, el rendimiento del aislamiento es bueno, lo que puede reducir la distancia de aislamiento y reducir los costos.



2) El aceite de transformador tiene baja viscosidad y buen rendimiento de transferencia de calor.



3) Puede proteger eficazmente el núcleo de hierro y el devanado de la influencia de la humedad en el aire.



4) Proteger el papel y cartón aislante de la acción del oxígeno, reducir el envejecimiento de los materiales aislantes y prolongar la vida útil de los transformadores.



A excepción de algunos transformadores pequeños y medianos y transformadores de gas para fines especiales, la gran mayoría de los transformadores grandes y medianos todavía utilizan aceite de transformador como medio de refrigeración y aislamiento.



El aislamiento de los transformadores impregnados con aceite de transformador tiene un grado de resistencia al calor de A y una temperatura de funcionamiento a largo plazo de 105 grados.



clasificación



diferenciación de fases



Se puede dividir en transformadores trifásicos y transformadores monofásicos. En los sistemas de energía trifásicos, generalmente se utilizan transformadores trifásicos. Cuando la capacidad es demasiado grande y está limitada por las condiciones de transporte, también se pueden utilizar tres transformadores monofásicos en sistemas de energía trifásicos para formar grupos de transformadores.



Diferenciación de bobinado



Se puede dividir en transformadores de doble devanado y transformadores de triple devanado. Por lo general, los transformadores son transformadores de doble devanado, que tienen dos devanados en el núcleo de hierro, uno es el devanado original y el otro es el devanado secundario. Un transformador de tres devanados es un transformador de mayor capacidad (más de 5600 kVA) que se utiliza para conectar tres líneas de transmisión de voltaje diferente. En casos especiales, también existen transformadores Satons que utilizan más devanados.



Clasificación estructural



Se puede dividir en transformadores de tipo núcleo y transformadores de tipo carcasa. Si el devanado está enrollado alrededor del núcleo de hierro, es un transformador con núcleo de hierro; Si el núcleo de hierro está enrollado alrededor de la periferia del devanado, se trata de un transformador con carcasa de hierro. Los dos difieren sólo ligeramente en estructura y no tienen ninguna diferencia esencial en principio. Los transformadores de potencia son todos del tipo con núcleo de hierro.



El transformador consta principalmente de un núcleo de hierro, devanado, tanque de aceite, conservador, manguito aislante, cambiador de tomas y relé de gas.



1. Núcleo de hierro



El núcleo de hierro es la parte del circuito magnético de un transformador. Durante el funcionamiento, se generan pérdidas por histéresis y pérdidas por corrientes parásitas para generar calor. Para reducir la pérdida de calor y reducir el volumen y el peso, el núcleo de hierro está compuesto de láminas de acero de silicio de grano orientado laminadas en frío con un alto coeficiente de conductividad magnética inferior a 0.35 mm. Según la disposición del devanado en el núcleo de hierro, existen dos tipos: tipo núcleo y tipo carcasa.



En transformadores de gran capacidad, para garantizar que el calor generado por la pérdida del núcleo de hierro pueda ser transportado completamente por el aceite aislante durante la circulación, para lograr un buen efecto de enfriamiento, a menudo se instalan canales de aceite de enfriamiento en el núcleo de hierro. .



2. Devanado



El devanado y el núcleo de hierro son componentes centrales del transformador. Debido a la resistencia del propio devanado o a la resistencia de contacto en las uniones, se sabe por la ley de Joule que se genera calor. Por lo tanto, el devanado no puede pasar una corriente superior a la nominal durante mucho tiempo. Además, al pasar corriente de cortocircuito, se generará una fuerza electromagnética significativa en el devanado y dañará el transformador. Hay dos tipos básicos de devanados: concéntricos y superpuestos.



Las principales fallas de los devanados de los transformadores son los cortocircuitos entre espiras y los cortocircuitos en la carcasa. Los cortocircuitos entre espiras son causados ​​principalmente por el envejecimiento del aislamiento o por daños mecánicos al aislamiento durante la sobrecarga del transformador y por cortocircuitos. Cuando el nivel de aceite dentro del transformador baja, lo que hace que el devanado exponga el nivel de aceite, también pueden ocurrir cortocircuitos entre vueltas; Además, cuando hay un cortocircuito pasante, por efecto de la sobrecorriente, el devanado se deforma, provocando daños mecánicos en el aislamiento, y también provocando cortocircuitos entre espiras. Cuando hay un cortocircuito entre vueltas, la corriente dentro del devanado de cortocircuito puede exceder el valor nominal, pero la corriente total del devanado no puede exceder el valor nominal. En este caso actuará la protección de gas, y en casos severos también actuará el dispositivo de protección diferencial. La causa del cortocircuito en la carcasa también se debe al envejecimiento del aislamiento, la humedad del aceite, la caída del nivel de aceite o los rayos y la sobretensión durante el funcionamiento. Además, cuando se produce un cortocircuito, la deformación del devanado debido a una sobrecorriente también puede provocar un cortocircuito en la carcasa. Cuando hay un cortocircuito en la carcasa, generalmente es la acción del dispositivo de protección de gas y la acción de protección de puesta a tierra.



3. Tanque de combustible



El cuerpo (bobinado y núcleo de hierro) de un transformador sumergido en aceite se instala en un tanque lleno de aceite de transformador, el cual está soldado con placas de acero. El tanque de aceite de los transformadores medianos y pequeños consta de una carcasa de caja y una tapa de caja. El cuerpo del transformador se coloca dentro de la carcasa de la caja y la tapa de la caja se puede abrir para levantar el cuerpo para su mantenimiento.



Clasificación de enfriamiento de aislamiento



Se puede dividir en transformadores sumergidos en aceite y transformadores de tipo seco. Para mejorar las condiciones de aislamiento y enfriamiento, el núcleo de hierro y el devanado del transformador se sumergen juntos en el tanque de aceite lleno de aceite para transformador. En situaciones especiales, como en farolas y alumbrado de minas, también se utilizan transformadores secos.



Tipo sumergido en aceite



1. Transformadores sumergidos en aceite no cerrados: incluyen principalmente S8, S9, S10 y otras series de productos, ampliamente utilizados en empresas industriales y mineras, agricultura y edificios civiles.



2. Transformadores cerrados sumergidos en aceite: incluidos principalmente S9, S9-M, S10-M y otras series de productos, comúnmente utilizados en lugares con alta contaminación por petróleo y sustancias químicas en las industrias química y petrolera.



3. Transformadores sumergidos en aceite sellados: disponibles principalmente en BS9, S9-, S10-, S11-MR, SH, SH12-M y otras series de productos, pueden Se puede utilizar para la distribución de energía en diversos lugares, como empresas industriales y mineras, agricultura y edificios civiles.



Además, existen varios transformadores especiales para fines específicos. Por ejemplo, transformadores de alta tensión para pruebas, transformadores para hornos eléctricos, transformadores para soldadura y transformadores para circuitos de tiristores, transformadores de tensión y transformadores de corriente para instrumentos de medida.





Características de presentación



a. El devanado de bajo voltaje de los transformadores sumergidos en aceite generalmente adopta una estructura cilíndrica con un devanado de lámina de cobre, excepto en el caso de cables de cobre de pequeña capacidad; El devanado de alto voltaje adopta una estructura cilíndrica multicapa, lo que garantiza una distribución equilibrada de amperios-vueltas, baja fuga magnética, alta resistencia mecánica y fuerte resistencia a cortocircuitos.



b. El núcleo de hierro y el devanado adoptan medidas de sujeción, y las piezas de sujeción, como los cables de altura y de bajo voltaje del dispositivo, están equipadas con tuercas autoblocantes antiaflojamiento. Adoptan una estructura central que no cuelga y pueden soportar golpes de transporte.



C. La bobina y el núcleo de hierro se secan al vacío y el aceite del transformador se filtra e inyecta mediante un proceso de vacío para minimizar la humedad dentro del transformador.



d. El tanque de aceite adopta placas corrugadas, que tienen función de respiración para compensar el cambio de volumen de aceite causado por los cambios de temperatura. Por lo tanto, este producto no tiene tanque de almacenamiento de aceite, lo que obviamente reduce la altura del transformador.



mi. Debido a la sustitución del tanque de almacenamiento de aceite por láminas corrugadas, el aceite del transformador queda aislado del exterior, impidiendo eficazmente la entrada de oxígeno y agua, lo que puede provocar una disminución del rendimiento del aislamiento.



F. Basado en los cinco puntos de rendimiento anteriores, garantiza que el transformador sumergido en aceite no requiera reemplazo de aceite durante el funcionamiento normal, lo que reduce en gran medida el costo de mantenimiento del transformador y extiende su vida útil.







Puntos clave de selección



Cargar naturaleza



1) Cuando exista un gran número de cargas primarias o secundarias, es recomendable instalar dos o más transformadores. Cuando se desconecta cualquiera de los transformadores, la capacidad de los transformadores restantes puede cubrir el consumo de electricidad de las cargas primarias y secundarias. 1. La carga secundaria debe concentrarse tanto como sea posible y no debe estar demasiado dispersa.



2) Cuando la capacidad de carga estacional es grande, se deben instalar transformadores especiales. Por ejemplo, la carga de aparatos de aire acondicionado y congeladores en grandes edificios civiles, y la carga de calefacción eléctrica.



3) Cuando la carga concentrada es grande, se deben instalar transformadores especiales. Como grandes equipos de calefacción, grandes máquinas de rayos X, hornos de arco eléctrico, etc.



4) Cuando la carga de iluminación es grande o el uso de un transformador compartido para energía e iluminación afecta seriamente la calidad de la iluminación y la vida útil de la bombilla, se puede instalar un transformador de iluminación exclusivo. Por lo general, la energía y la iluminación comparten un transformador.



Entorno de uso



En condiciones medias normales, se pueden seleccionar transformadores sumergidos en aceite o transformadores de tipo seco, como subestaciones eléctricas independientes o adjuntas para empresas industriales y mineras, agricultura y subestaciones eléctricas independientes para áreas residenciales. Los transformadores disponibles para su selección incluyen S8, S9, S10, SC (B) 9, SC (B) 10, etc.



Ambiente de temperatura



① Mantener la estabilidad a largo plazo a una temperatura de 220 grados.



② Capaz de soportar un funcionamiento a corto plazo a una temperatura de 350 grados



③ Mantener un rendimiento estable en un amplio rango de temperatura y humedad.



④ A una temperatura de 250 grados, no se derretirá, fluirá ni favorecerá la combustión.



⑤ No se liberarán gases tóxicos o corrosivos a una temperatura de 750 grados.





Requerimientos de instalación



1. La vía de cimentación del transformador debe estar horizontal y el conservador de aceite debe tener una pendiente del 1-1.5%.



2. Se deben reforzar los transformadores.



3. Los cables primario y secundario del transformador no deben causar tensión en el aislador.



La carcasa del transformador está firmemente conectada al punto neutro y al dispositivo de conexión a tierra para formar una trinidad de 800 KVA (instale un relé de gas).





característica



ventaja



1. El aceite para transformadores tiene buen aislamiento y conductividad térmica, mientras que el aceite para transformadores es barato.



2. Puede resolver el problema de la disipación de calor de alta capacidad y el aislamiento de alto voltaje en transformadores.



desventaja



1. El aceite de transformador es inflamable y puede arder y explotar al encontrarse con llamas.



2. El aceite de transformador es perjudicial para la salud humana.



3. El aceite del transformador debe inspeccionarse periódicamente.



4. El rendimiento de sellado de los transformadores sumergidos en aceite es deficiente y debe envejecerse, lo que provoca graves fugas de aceite en el lugar de operación, lo que afecta la operación segura del equipo y también afecta el medio ambiente.



5. El nivel de aislamiento de los transformadores sumergidos en aceite es bajo y están diseñados y fabricados de acuerdo con el aislamiento Clase A.























P5: ¿Está disponible OEM/ODM?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Contamos con equipos de diseño e ingeniería, podemos personalizar los productos según los dibujos o requisitos de los clientes.



P6: ¿Es usted un fabricante o una empresa comercial?
R: Somos una fábrica. Como fabricante 100% profesional con 20 años de experiencia en fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100%.



P7: ¿Se puede negociar el precio?

R: Sí, el precio es negociable. Se puede cambiar según su cantidad o paquete.



P8: ¿Qué tal la inspección?

R: Contamos con todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal y la prueba de vida mecánica.



P9: ¿Cuáles son las condiciones de pago?

R: Se aceptan TT, Paypal, Western Union, Alibaba Trade Assurance y L/C. 30% T/T por adelantado, 70% restante antes del envío.



P10: ¿Cuál es el servicio que ofrece la empresa?

R: Contamos con un equipo de ingenieros profesionales que pueden diseñar y desarrollar el molde para cumplir con los diferentes requisitos del cliente.

También contamos con el equipo de ventas para ofrecer un buen servicio desde la preventa hasta la posventa.







Este producto suele ser personalizado.
Somos fabricante y contamos con un departamento técnico profesional que puede diseñar y aportar soluciones según las necesidades del cliente.
Haga clic en el botón a continuación para enviarnos la información y nuestro personal de ventas se comunicará con usted para brindarle los dibujos de diseño.



Aquí están nuestros ejemplos de clientes para su referencia.

Clientes etíopes

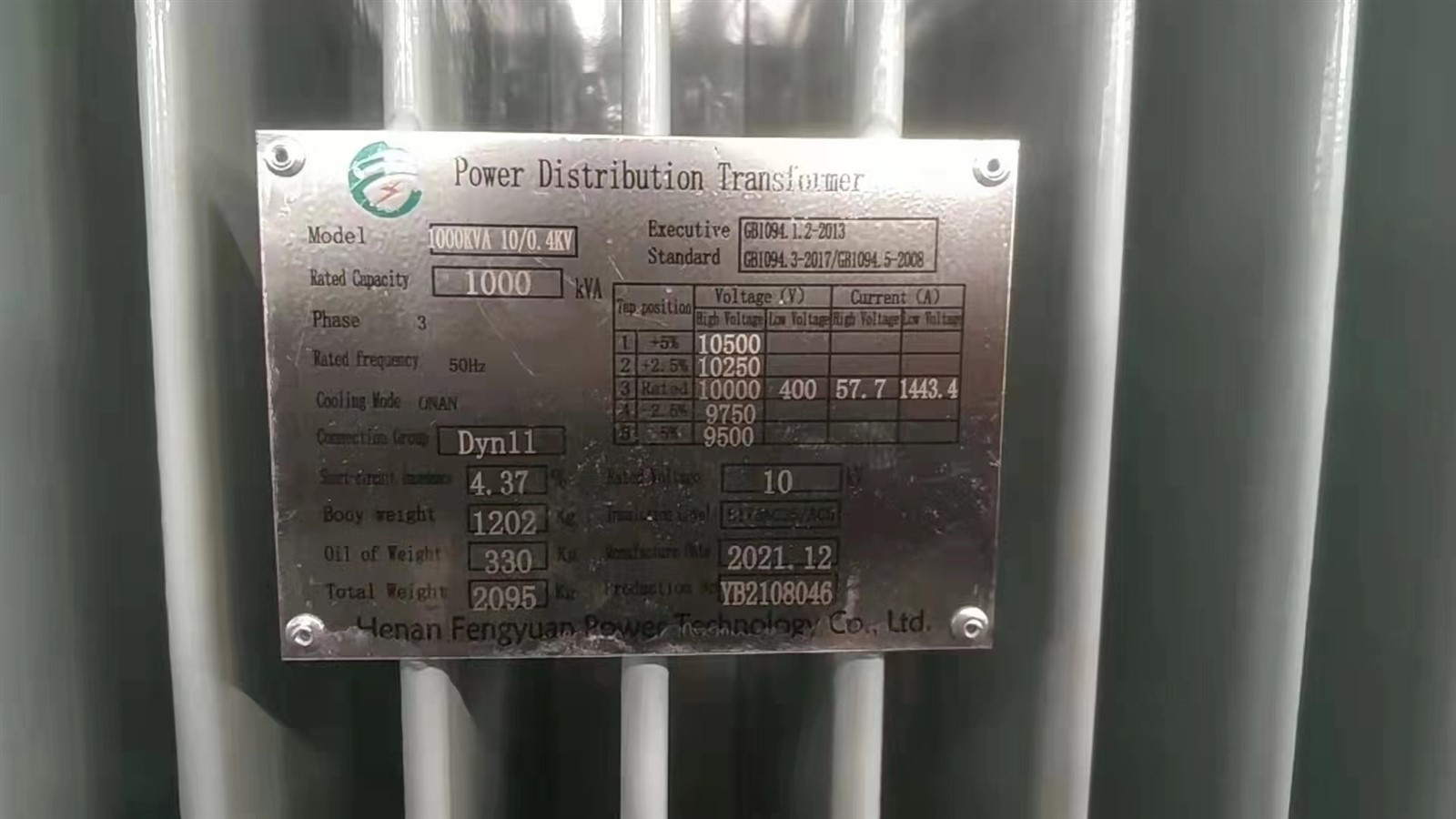

Hoja Técnica N grado 2-A: Transformador H61 33 kV/400V de 100 kVA

DESIGNACIONES	UNIDADES S	DATOS ESPECÍFICOS	DATOS DEL CANDIDATO
Fabricante		Estar indicado
Estándar de referencia		CEI 60076
Tipo		Fase
IVA		Hermético
Ejecución		Tropicalizado
Dieléctrico		Aceite sin PCB
Instalación		En la pole
Temperatura ambiente de funcionamiento	grado	45
Frecuencia nominal	Hz	50
Potencia nominal	kvá	100
Tensión primaria nominal	kv	33
Nivel de aislamiento asignado a la escuela primaria	kv	36
Número de fases en la escuela primaria		03
voltaje secundario	V	400/230
Rango de ajuste de tensión en el lado M en vacío	%	±2.5
Acoplamiento		Yzn11
voltaje de cortocircuito	%	4 - 4.5
Tamaño neutro para una carga.	%	100
Pérdidas máximas de vacío	W	230 – 460
Pérdidas por carga Maxi	W	1450 - 2350
Temperatura máxima del aceite en estado estacionario	grado	55
Temperatura máxima de los devanados en estado estacionario.	grado	60
Material de bobinado		Cobre electrolítico
Nivel máximo de ruido	Db	52
Retención de frecuencia industrial de 50 Hz, 1 min.	kv	50 - 70
Resistencia a las ondas de choque (1,2/50 micros)	kv	125 - 170
Enfriamiento		EN UNA
Placa de nombre		01
Conexión a tierra		01
Dimensiones Alto/ancho/profundidad	mm x mm x mm	1200 X 1050 X 710
Masa total del transformador incluido el aceite.	Kg	400
masa de aceite	Kg	90
PINTAR
		Tropicalizado y antioxidante
		Capas
		Aglutinante
		Color
		Se facilitarán planos y esquemas técnicos.
