Transformador sumergido en aceite trifásico de 100 Kva

Transformador sumergido en aceite trifásico de 100 kva

Marca: Fengyuan Power

Capacidad: 30kva~10000kva

Voltaje: 0.4kv 6kv 10kv 20kv 38.5kv

El voltaje, la capacidad, la frecuencia, el grupo de conexión y la pérdida se pueden personalizar según los requisitos del cliente.

1, ¿Qué es un transformador sumergido en aceite?

El transformador sumergido en aceite, también conocido como transformador sumergido en aceite, es un dispositivo transformador que utiliza refrigeración por aceite para reducir la temperatura del transformador. A diferencia de los transformadores secos, el cuerpo principal de un transformador sumergido en aceite se instala en un tanque de aceite de acero soldado lleno de aceite aislante. Cuando un transformador sumergido en aceite está en funcionamiento, el calor de la bobina y el núcleo de hierro se convierte primero en aceite aislante y luego en medio refrigerante. Según la capacidad, se puede dividir en transformador de enfriamiento gratuito sumergido y transformador de enfriamiento de aire forzado sumergido.

2, la estructura y principio de funcionamiento de los transformadores sumergidos en aceite.

Los transformadores sumergidos en aceite son estructuralmente similares a los transformadores. Es uno de los tipos de transformadores clasificados según la forma de aislamiento del núcleo de hierro. Por lo tanto, tiene características reconocibles de las bobinas sumergidas en aceite, que pueden reducir el mapa de calor del equipo en su interior.

Los componentes básicos del tipo sumergido en aceite se componen de núcleos magnéticos, devanados y casquillos. El núcleo magnético proporciona un camino para el flujo magnético. El devanado crea un campo magnético que consiste en una bobina conductora enrollada alrededor de un núcleo de hierro y aislada con una barrera de cartón y una capa protectora. El espesor de la capa de aislamiento del devanado aumenta al aumentar el voltaje. El casquillo conecta el devanado del transformador a la subestación.

Los transformadores de tipo aceite se utilizan para distribución de energía o subestaciones. Su núcleo y bobinas están sumergidos en aceite, que puede enfriar y aislar. El aceite circula a través de las tuberías del serpentín y alrededor de los componentes del serpentín y del núcleo de hierro mediante convección. El aceite se enfría externamente mediante el tanque de combustible en valores nominales bajos y mediante un radiador enfriado por aire-en valores nominales altos.

3, tipos de transformadores sumergidos en aceite

Hay dos tipos principales de transformadores sumergidos en aceite: transformador monofásico-y transformador trifásico-.

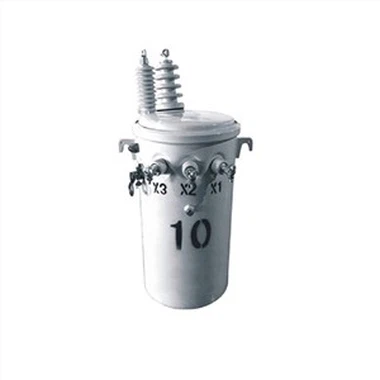

A. Transformador monofásico sumergido en aceite

B. Transformador trifásico sumergido en aceite-

4, Propósito del uso de transformadores sumergidos en aceite.

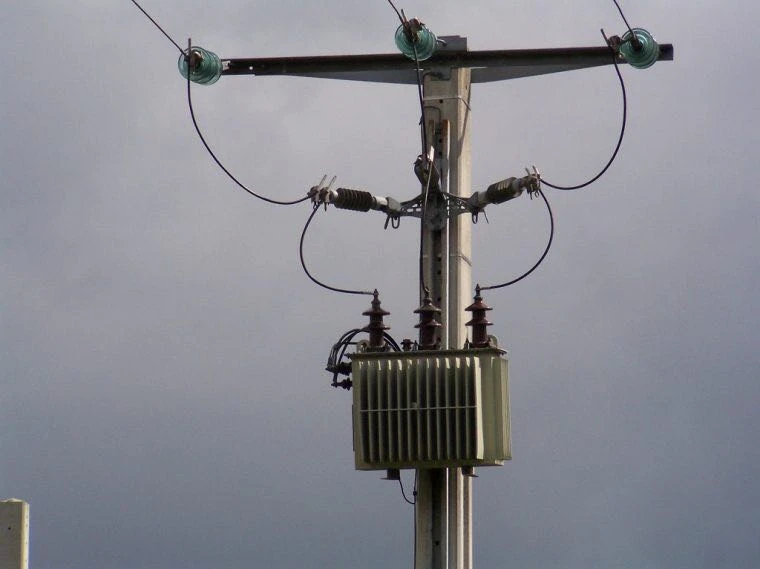

Los transformadores de tipo aceite se pueden instalar en el suelo, en la base o en un poste para uso en exteriores. Proporcionan un rendimiento eficiente en diversas aplicaciones, incluidas redes de transmisión y distribución, generación de energía renovable y pequeñas industrias.

El transformador de aceite tiene una gran capacidad, por lo que ahorrará mucha electricidad, minimizará la pérdida de energía, ahorrará energía y reducirá los costos para el usuario. No solo eso, el aceite de la máquina también puede enfriar los núcleos internos de los cables, mejorando así la durabilidad y el rendimiento eléctrico del equipo transformador.

5, Precauciones para el uso de transformadores sumergidos en aceite-

1. Los transformadores sumergidos en aceite utilizan aceite para su funcionamiento, por lo que la calidad del aceite afectará significativamente la vida útil y la seguridad del transformador.

2. Durante el uso, es necesario inspeccionar y mantener periódicamente el sistema del transformador para garantizar el funcionamiento normal y seguro de la máquina. De lo contrario, existe un alto riesgo de problemas y peligro extremo.

3. Los residuos generados por el petróleo son propensos a contaminar el medio ambiente y afectar la vida de las personas que lo rodean. Por lo tanto, la eliminación gradual de los residuos también es importante.

El transformador de distribución es un componente importante de la subestación y el transformador trifásico sumergido en aceite de 100 kva generalmente se instala en una sala de transformadores separada.

Se basa en el aceite como medio de enfriamiento, como-autoenfriamiento-inmerso en aceite, -enfriamiento por aire-inmerso en aceite, -agua inmersa-enfriado por aceite y circulación forzada de aceite. Generalmente, el transformador principal de la estación de refuerzo está sumergido en aceite- y la relación de transformación es 20KV/500KV o 20KV/220KV.

Los transformadores-inmersos en aceite están completamente llenos-de aceite y sellados. La carcasa ondulada del tanque se adapta con su propia elasticidad a la expansión del aceite y es un tanque permanentemente sellado. Los transformadores-inmersos en aceite se han utilizado ampliamente en diversos equipos de distribución de energía.

Parámetro del producto

Traducción para: Transfo H61 20KV 160kVA B2

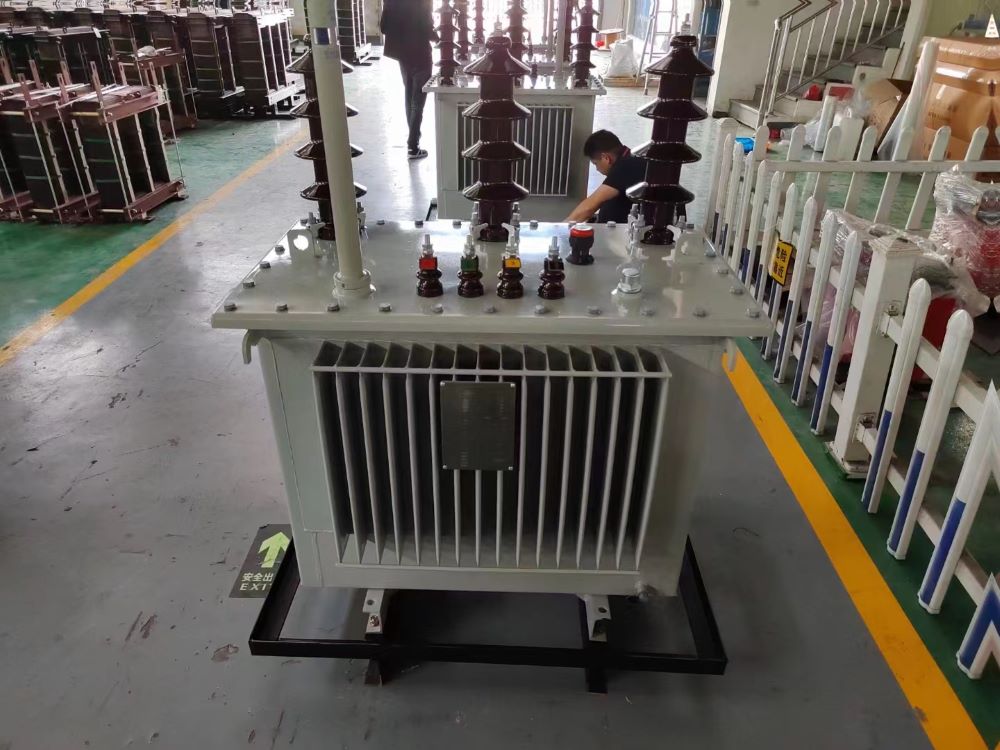

Transformador H61 15(20)kV 160kVA B2

Transformador de distribución MT/BT trifásico-con devanados de MT y BT en cobre bobinado de potencia P=160KVA

- Cumplimiento: NFC 52 100 - 52 112 y 52 113 estándar o equivalente en esencia

- Enfriamiento natural: ONAN

- Ajuste de tensión MT: mediante apagado +/- 5% en cinco (5) posiciones

- Tipo: en la publicación H61

- Potencia nominal: 160KVA

- Tensión nominal primaria: 20.000 V ± 5 %

- Tensión secundaria: 410 V sin carga-entre fases / 240 V entre fase y neutro

- Frecuencia: 50 Hz

- Voltaje de cortocircuito-: 4 %

- Sin-pérdida de carga inferior o igual a 300 W

- Pérdida de carga menor o igual a 2000W

- Acoplamiento: Dyn11 con salida neutra

- Cruces MT y BT: en porcelánico

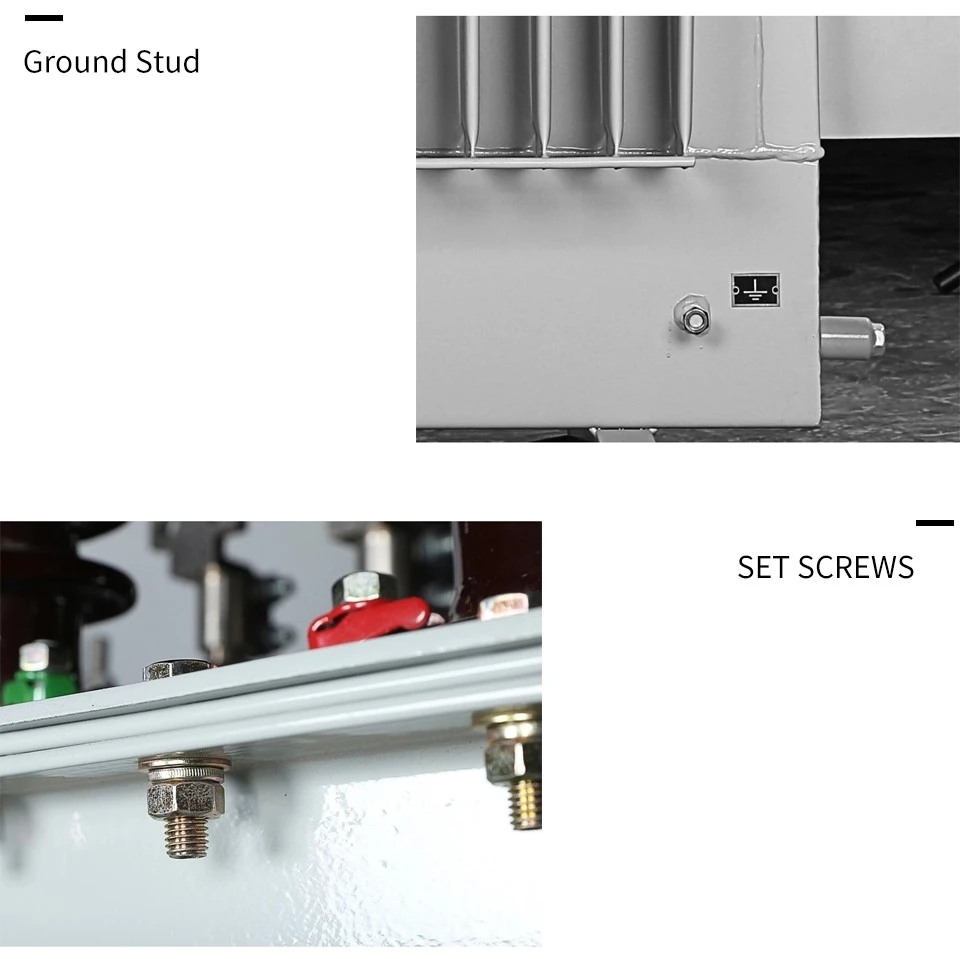

FOTO DEL PRODUCTO

TALLER DE FÁBRICA

DESCRIPCIÓN GENERAL DE LA COMPAÑÍA CPM

EXHIBICIÓN

Este producto suele ser personalizado.

Somos fabricante y contamos con un departamento técnico profesional que puede diseñar y aportar soluciones según las necesidades del cliente.

Comuníquese con nuestro personal de ventas para obtener dibujos de diseño.

Aquí están nuestros ejemplos de clientes para su referencia.

Cliente de Togo

Hoja Técnica N grado 1-A: Transformador H61 20kV/400V de 100kVA

SI NECESITA MÁS DETALLES, NO DUDE EN CONTACTARNOS
