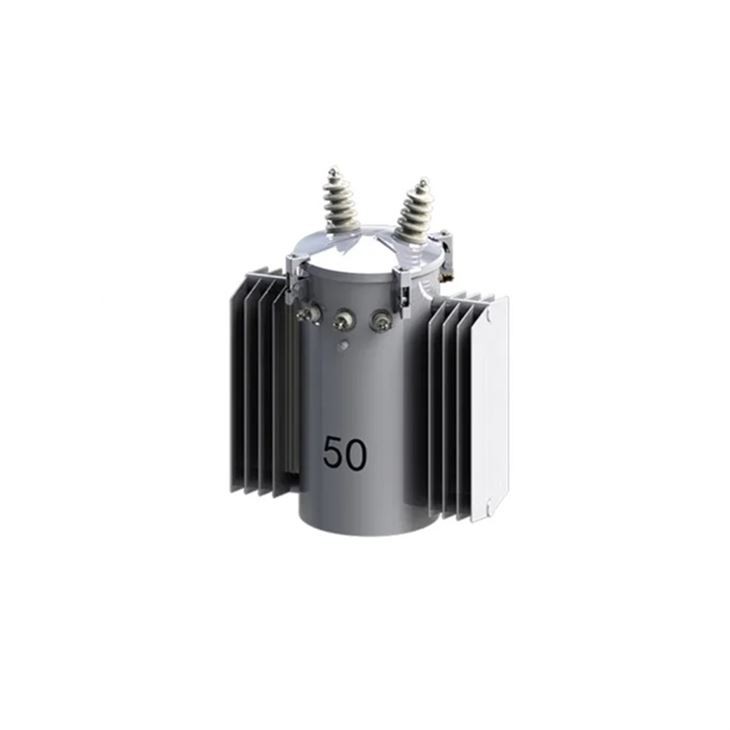

Transformadores monofásicos montados en postes
El transformador aéreo se puede utilizar solo para proporcionar una carga monofásica- o como una de las tres unidades de un grupo para proporcionar una carga trifásica. Son transformadores de tipo sumergido en aceite. El dispositivo se puede instalar directamente en postes de madera o de hormigón, o se pueden instalar grupos en postes...
Descripción
Transformadores monofásicos montados en postes
El transformador aéreo se puede utilizar solo para proporcionar una carga monofásica- o como una de las tres unidades de un grupo para proporcionar una carga trifásica. Son transformadores de tipo sumergido en aceite. El dispositivo se puede instalar directamente en postes de madera o de hormigón, o se pueden instalar grupos en postes para uso trifásico. Nuestros transformadores de distribución aéreos monofásicos-se utilizan generalmente en áreas rurales, áreas remotas y aldeas dispersas y otros lugares para proporcionar energía de alta-calidad para la iluminación diaria, la producción agrícola y las plantas industriales. Además, también es adecuado para proyectos de ahorro de energía-en ferrocarriles y redes eléctricas urbanas.
En los países desarrollados occidentales, el sudeste asiático y América del Norte y del Sur, se utiliza una gran cantidad de transformadores monofásicos-como transformadores de distribución. En la red de distribución de energía con suministro de energía distribuida, los transformadores monofásicos-tienen grandes ventajas como transformadores de distribución. Puede reducir la longitud de las líneas de distribución de energía de bajo-voltaje, reducir las pérdidas en las líneas y mejorar la calidad del suministro de energía. En los últimos años, State Grid de mi país también ha comenzado gradualmente a promover transformadores piloto monofásicos-en algunas áreas. El transformador monofásico-montado en poste-producido por Fengyuan adopta un diseño de estructura de núcleo enrollado de alta-eficiencia y ahorro de energía-y adopta un método de instalación de suspensión montado en poste-, que es pequeño en tamaño, pequeña en inversión de capital, reduce el radio de suministro de energía de bajo-voltaje y puede reducir las pérdidas de la línea de bajo-voltaje en más del 60 %.
1, ¿Qué es un transformador sumergido en aceite?
El transformador sumergido en aceite, también conocido como transformador sumergido en aceite, es un dispositivo transformador que utiliza refrigeración por aceite para reducir la temperatura del transformador. A diferencia de los transformadores secos, el cuerpo principal de un transformador sumergido en aceite se instala en un tanque de aceite de acero soldado lleno de aceite aislante. Cuando un transformador sumergido en aceite está en funcionamiento, el calor de la bobina y el núcleo de hierro se convierte primero en aceite aislante y luego en medio refrigerante. Según la capacidad, se puede dividir en transformador de enfriamiento gratuito sumergido y transformador de enfriamiento de aire forzado sumergido.
2, la estructura y principio de funcionamiento de los transformadores sumergidos en aceite.
Los transformadores sumergidos en aceite son estructuralmente similares a los transformadores. Es uno de los tipos de transformadores clasificados según la forma de aislamiento del núcleo de hierro. Por lo tanto, tiene características reconocibles de las bobinas sumergidas en aceite, que pueden reducir el mapa de calor del equipo en su interior.
Los componentes básicos del tipo sumergido en aceite se componen de núcleos magnéticos, devanados y casquillos. El núcleo magnético proporciona un camino para el flujo magnético. El devanado crea un campo magnético que consiste en una bobina conductora enrollada alrededor de un núcleo de hierro y aislada con una barrera de cartón y una capa protectora. El espesor de la capa de aislamiento del devanado aumenta al aumentar el voltaje. El casquillo conecta el devanado del transformador a la subestación.
Los transformadores de tipo aceite se utilizan para distribución de energía o subestaciones. Su núcleo y bobinas están sumergidos en aceite, que puede enfriar y aislar. El aceite circula a través de las tuberías del serpentín y alrededor de los componentes del serpentín y del núcleo de hierro mediante convección. El aceite se enfría externamente mediante el tanque de combustible en valores nominales bajos y mediante un radiador enfriado por aire-en valores nominales altos.
3, tipos de transformadores sumergidos en aceite
Hay dos tipos principales de transformadores sumergidos en aceite: transformador monofásico-y transformador trifásico-.
A. Transformador monofásico sumergido en aceite
B. Transformador trifásico sumergido en aceite-
4, Propósito del uso de transformadores sumergidos en aceite.
Los transformadores de tipo aceite se pueden instalar en el suelo, en la base o en un poste para uso en exteriores. Proporcionan un rendimiento eficiente en diversas aplicaciones, incluidas redes de transmisión y distribución, generación de energía renovable y pequeñas industrias.
El transformador de aceite tiene una gran capacidad, por lo que ahorrará mucha electricidad, minimizará la pérdida de energía, ahorrará energía y reducirá los costos para el usuario. No solo eso, el aceite de la máquina también puede enfriar los núcleos internos de los cables, mejorando así la durabilidad y el rendimiento eléctrico del equipo transformador.
5, Precauciones para el uso de transformadores sumergidos en aceite-
1. Los transformadores sumergidos en aceite utilizan aceite para su funcionamiento, por lo que la calidad del aceite afectará significativamente la vida útil y la seguridad del transformador.
2. Durante el uso, es necesario inspeccionar y mantener periódicamente el sistema del transformador para garantizar el funcionamiento normal y seguro de la máquina. De lo contrario, existe un alto riesgo de problemas y peligro extremo.
3. Los residuos generados por el petróleo son propensos a contaminar el medio ambiente y afectar la vida de las personas que lo rodean. Por lo tanto, la eliminación gradual de los residuos también es importante.
Características del producto en el sistema de estructura aérea de transmisión:
• El producto puede funcionar en monofásico-o en 3 grupos monofásicos-como funcionamiento trifásico-
• Instalación sencilla y rápida
• Aspecto hermoso y moderno
• Excelente sistema de aislamiento y sellado
• Mayor confiabilidad del sistema
• Menores costos operativos
Proporcionar dos tipos de transformadores de distribución monofásicos-
Tipo común y tipo de autoprotección-total
Chapa de acero al silicio y núcleos de aleación amorfa.
Especificaciones del producto
Frecuencia: 50 o 60Hz
Rango de capacidad kVA: 5~500
Voltaje primario: 2,4 kV-35 kV
•Voltaje secundario: 120-600V
| Capacidad nominal | Grupo de voltaje (KV) | Pérdida (kilovatios) | No hay-carga actual | Impedancia | Peso (kg) | ||||
| (KVA) | alto voltaje | LV | Sin-carga | Carga | % | % | Máquina | Aceite | Bruto |
| 5 | 13.8 | 0.22 | 35 | 145 | 4 | 3.5 | 50 | 40 | 130 |
| 10 | 13.2 | 0.24 | 55 | 260 | 3.5 | 65 | 40 | 150 | |
| 16 | 11 | 65 | 365 | 3.2 | 80 | 40 | 180 | ||
| 20 | 10.5 | 80 | 430 | 3 | 100 | 50 | 205 | ||
| 30 | 10 | 100 | 625 | 2.5 | 115 | 50 | 225 | ||
| 40 | 125 | 775 | 2.5 | 150 | 55 | 270 | |||
| 50 | 6.3 | 150 | 950 | 2.3 | 175 | 70 | 310 | ||
| 63 | 6 | 180 | 1135 | 2.1 | 190 | 80 | 340 | ||
| 80 | 200 | 1400 | 2 | 240 | 100 | 420 | |||
| 100 | 240 | 1650 | 1.9 | 295 | 100 | 490 | |||
| 125 | 285 | 1950 | 1.8 | 370 | 110 | 560 | |||
| 160 | 365 | 2365 | 1.7 | 430 | 130 | 650 | |||
FOTO DEL PRODUCTO
NUESTRA SERIE DE PRODUCTOS
DISPOSITIVOS DE DISTRIBUCIÓN DE BAJA TENSIÓN, GCS/MNS/GCK/GGD/SMC/JP/
DISPOSITIVO DE DISTRIBUCIÓN DE ALTA TENSIÓN, KYN28A/KYN61-40.5/SF6/XGN-12/HXGN
TRANSFORMADOR, TRANSFORMADOR INMERSO EN ACEITE H59/H61 Y TRANSFORMADOR TIPO SECO
Subestación transformadora tipo caja-europea
CERTIFICADO
EXHIBICIÓN
Perfil de la empresa
Henan Fengyuan Power Technology Co., Ltd., fundada en julio de 2010, tiene un capital registrado de 20 millones de yuanes, un activo fijo de 50 millones de yuanes, más de 200 empleados y un valor de producción anual de casi 100 millones de yuanes. Está especializado en I+D y producción de conjuntos completos de equipos de alta y baja tensión, como subestaciones tipo caja-, gabinetes/cajas de distribución, cajoneras, gabinetes de red en anillo, gabinetes inflables, cajas de distribución de cables, etc. Y para llevar a cabo parte de los proyectos de instalación de energía y renovación de líneas. Con el concepto de "honestidad, el cliente primero", brindaremos a nuestros clientes un servicio eficiente y de alta calidad.
Ofrecemos precios competitivos, productos de alta calidad, envíos oportunos y servicios eficientes para desarrollar nuestra cooperación con todos nuestros clientes. Operamos de acuerdo con las tradiciones y prácticas internacionales. Nos gustaría ampliar los negocios con nuestros clientes y socios sobre la base de la cooperación y el beneficio mutuo.
Producción
EMBALAJE Y ENTREGA
Preguntas frecuentes
P1: ¿Está disponible OEM/ODM?
R1: ¡Sí! Nuestros productos se pueden personalizar. Contamos con un equipo de diseño e ingenieros, y podemos personalizar los productos según los dibujos o requisitos de los clientes.
P2: ¿Cuál es su MOQ?
A2: un juego.
P3: ¿Qué tal el tiempo de entrega?
A3: Depende de la cantidad de su pedido, generalmente demora unos 30 días.
P4: ¿Cómo se controla la calidad?
A4: Contamos con un equipo de control de calidad para garantizar la calidad y cada paso cumple con los estándares. Al mismo tiempo, si es necesario, tomaremos fotografías y grabaremos vídeos para usted. Antes del embalaje y envío, todos los productos se ensamblarán completamente y se probarán cuidadosamente.
MÁS VÍDEO
https://www.facebook.com/bob.niu.35/
YouTube
www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA
Gorjeo
https://twitter.com/FengyuanE
Este producto suele ser personalizado.
Somos fabricante y contamos con un departamento técnico profesional que puede diseñar y aportar soluciones según las necesidades del cliente.
Comuníquese con nuestro personal de ventas para obtener dibujos de diseño.
Aquí están nuestros ejemplos de clientes para su referencia.
Cliente de Togo
DESIGNACIONES | UNIDADES | DATOS ESPECÍFICOS | DATOS DEL CANDIDATO |
Fabricante | Estar indicado | ||
Estándar de referencia | CEI 60076 | ||
Tipo | Fase | ||
Tina | Hermético | ||
Ejecución | Tropicalizado | ||
Dieléctrico | Aceite libre de PCB- | ||
Instalación | En la pole | ||
Temperatura ambiente de funcionamiento | grado | 45 | |
Frecuencia nominal | Hz | 50 | |
potencia nominal | kvá | 100 | |
Tensión primaria nominal | kv | 20 | |
Nivel de aislamiento asignado a la escuela primaria | kv | 24 | |
Número de fases en la escuela primaria | 03 | ||
voltaje secundario | V | 400/230 | |
Rango de ajuste de tensión en el lado M en vacío | % | ±2.5 | |
Enganche | DYn11 | ||
voltaje de cortocircuito | % | 4 – 4.5 | |
Tamaño neutro para una carga | % | 100 | |
Pérdidas máximas de vacío | W | 230 - 460 | |
Pérdidas por carga Maxi | W | 1450 - 2350 | |
Temperatura máxima del aceite-en estado estable | grado | 55 | |
Temperatura máxima de los devanados en estado estacionario. | grado | 60 | |
Material de bobinado | Cobre electrolítico | ||
Nivel máximo de ruido | Db | 52 | |
Retención de frecuencia industrial de 50 Hz, 1 min. | kv | 50 – 70 | |
Resistencia a las ondas de choque (1,2/50 micros) | kv | 125 - 170 | |
Enfriamiento | ONÁN | ||
Letrero | 01 | ||
Conexión a tierra | 01 | ||
Dimensiones Alto/ancho/profundidad | mm x mm x mm | 1200 X 1270 X 820 | |
Masa total del transformador incluido el aceite. | kilos | 700 | |
masa de aceite | kilos | 160 | |
PINTAR | |||
§ Tropicalizado y anti-óxido | |||
Número | § Capas | ||
§ Carpeta | |||
§ Color | |||
Se facilitarán planos y esquemas técnicos. | |||
