Aparamenta aislada con gas SF6 de alto voltaje

Aparamenta aislada con gas SF6 de alto voltaje

La aparamenta aislada con gas SF6 se usa ampliamente en sistemas de distribución de energía de 10KV/20KV y es un producto de conmutación para varios tipos de sistemas de distribución de energía de usuarios urbanos y rurales. La aparamenta es un modo de unidad modular, que se puede combinar según diferentes propósitos. Hay dos tipos de combinaciones de unidades fijas y unidades expandibles para cumplir con el uso flexible de aparamenta compacta en varias subestaciones.

La aparamenta aislada con gas SF6 es un sistema completamente sellado en el que todas las piezas vivas y los interruptores están encerrados en una carcasa de acero inoxidable. Todo el tablero no se ve afectado por las condiciones ambientales externas, lo que garantiza la confiabilidad operativa y la seguridad personal, y logra un mantenimiento-libre. Al elegir un bus ampliable, se puede lograr cualquier combinación para lograr una modularidad total. El aislamiento de seguridad y el blindaje de la barra colectora extendida garantizan una alta fiabilidad y seguridad.

Gabinete de red en anillo con aislamiento de aire es un término correspondiente al gabinete de red en anillo compacto con aislamiento de gas. En los primeros días, los gabinetes de red en anillo con aislamiento de aire utilizaban interruptores de carga de aire comprimido o vacío VEI, interruptores de carga que producían gas y otros gabinetes de red en anillo. Más tarde, con el uso generalizado del SM6, se convirtió en la corriente principal de gabinetes de red en anillo con aislamiento de aire. Al igual que otros gabinetes de red de anillo de aire, el interruptor de carga ha sido reemplazado por un tipo de bolsa de aire SF6, lo que significa que el interruptor de carga y conexión a tierra de tres-posiciones está instalado dentro de una carcasa aislante fundida de resina epoxi. SF6 como medio aislante y de extinción de arco

Gabinete de red en anillo con aislamiento de aire - gabinete de red en anillo SF6 expandible, se puede combinar libremente, tiene un tamaño pequeño, es seguro y confiable y no requiere mantenimiento.

El gas SF6 se utiliza como aislamiento y medio de extinción de arco, y el método de rotación de arco de campo magnético constante garantiza una fuerte capacidad de extinción de arco, buen rendimiento de rotura, baja sobretensión, larga vida eléctrica y una cámara de extinción de arco libre de mantenimiento.

El aparato eléctrico combinado con fusible interruptor de carga - tiene una función de tres posiciones, sellado perfecto, mecanismo de operación confiable y bloqueo.

El interruptor de puesta a tierra tiene una función de cierre de cortocircuito-.

El cuerpo del gabinete se forma estampando y doblando una lámina de zinc recubierta de aluminio, que es resistente y confiable.

Prueba de niebla salina de 96 horas realizada por la institución.

La barra aislada de la barra principal estará separada por tabiques metálicos entre gabinetes y no generará corrientes parásitas. Ambos extremos de la barra colectora se sellarán con sellador aislante.

Se deben tomar medidas para evitar la concentración de campos eléctricos y descargas parciales en el cruce de la barra principal.

La cubierta de clasificación de fusibles garantiza el rendimiento de aislamiento del armario de distribución, sin concentración de campo eléctrico ni descargas parciales.

El gabinete de red en anillo incluye los siguientes intervalos: intervalo de conmutación, intervalo de bus, intervalo de cable, intervalo de mecanismo e intervalo de protección de control.

1) interruptor de carga

Los interruptores de carga tienen una cierta-capacidad de interrupción bajo carga, lo que significa que pueden recibir energía para abrirse y cerrarse bajo cargas livianas, pero no pueden operarse con frecuencia. Generalmente, los interruptores de carga están equipados con fusibles y tienen una mayor capacidad de extinción de arco que los interruptores de aislamiento.

2) interruptor de aislamiento

Cuando el disyuntor desconecta el circuito, la desconexión del interruptor de aislamiento permite una clara separación de las partes vivas y muertas, sirviendo como interruptor auxiliar.

Debido a la falta de indicadores externos intuitivos para la posición de los contactos de los disyuntores, y en algunos casos, no se puede garantizar que su indicación sea consistente con la posición del contacto, es necesario utilizar interruptores de aislamiento para separar claramente las partes energizadas y no energizadas.

Además, el interruptor de aislamiento tiene una cierta capacidad de extinción de arco natural, que se usa comúnmente para la entrada y desconexión de equipos de baja corriente como transformadores de voltaje y pararrayos, así como la conexión entre un disyuntor y varios dispositivos, haciendo que la conmutación del disyuntor a través del interruptor de aislamiento sea más flexible y conveniente.

3) disyuntor

Un dispositivo de conmutación que puede cerrar, transportar y desconectar la corriente en condiciones normales del circuito, y que puede cerrar, transportar y desconectar la corriente en condiciones anormales del circuito dentro de un tiempo específico.

4) interruptor de puesta a tierra

Se utiliza principalmente para el mantenimiento de equipos. Para evitar llamadas repentinas de energía durante el proceso de mantenimiento, ambos extremos del equipo de mantenimiento deben estar conectados a tierra.

El interruptor de puesta a tierra del gabinete de distribución de alto-voltaje generalmente está conectado a tierra en el lado de la carga de salida. Al reparar el lado de carga del gabinete de distribución de alto-voltaje (como apretar pernos, desmontar cables, etc.), debemos desconectar el interruptor y cerrar el interruptor de conexión a tierra del gabinete de distribución al mismo tiempo. Esto puede evitar que llamadas repentinas de energía provoquen accidentes por descarga eléctrica y también descargar la carga restante, lo cual es beneficioso para la seguridad del mantenimiento.

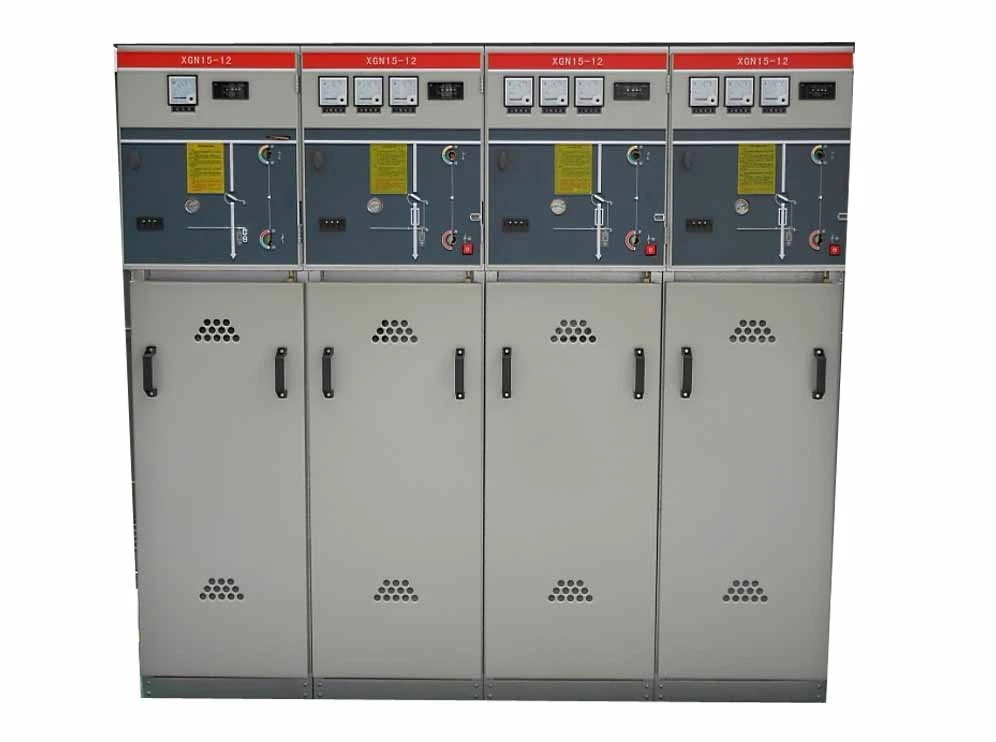

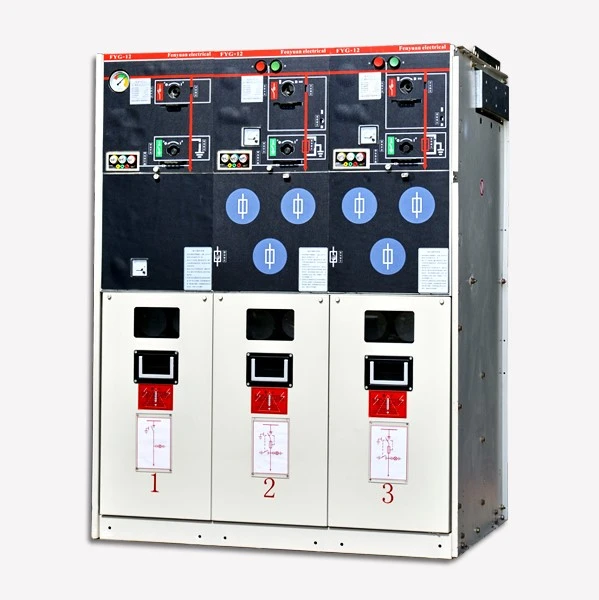

FOTO DEL PRODUCTO

Condiciones ambientales

(1) Altitud aplicable: menor o igual a 2000 m aplicable

(2) Temperatura: -40 grados ~ +55 grados relativos

(3) Humedad: promedio diario Menor o igual al 95%, promedio mensual Menor o igual al 90%

(4) Nivel de daño por terremoto: menor o igual a 8

Sala de exposición de fábrica

Certificados

EXHIBICIÓN

EMBALAJE Y ENTREGA

Preguntas frecuentes

P5: ¿Está disponible OEM/ODM?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Contamos con equipos de diseño e ingeniería, podemos personalizar los productos según los dibujos o requisitos de los clientes.

P6: ¿Es usted un fabricante o una empresa comercial?
R: Somos una fábrica. Como fabricante 100% profesional con 20 años de experiencia en fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100%.

P7: ¿Se puede negociar el precio?

R: Sí, el precio es negociable. Se puede cambiar según su cantidad o paquete.

P8: ¿Qué tal la inspección?

R: Contamos con todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal y la prueba de vida mecánica.

P9: ¿Cuáles son las condiciones de pago?

R: TT, Paypal, Western Union, Alibaba Trade Assurance y L/C son aceptables. 30% T/T por adelantado, 70% restante antes del envío.

P10: ¿Cuál es el servicio que ofrece la empresa?

R: Contamos con un equipo de ingenieros profesionales que pueden diseñar y desarrollar el molde para cumplir con los diferentes requisitos del cliente.

También contamos con el equipo de ventas para ofrecer un buen servicio desde la preventa-hasta la posventa-.

Este producto suele ser personalizado.

Somos fabricante y contamos con un departamento técnico profesional que puede diseñar y aportar soluciones según las necesidades del cliente.

Comuníquese con nuestro personal de ventas para obtener dibujos de diseño.

Aquí están nuestros ejemplos de clientes para su referencia.
