Aparamenta primaria

Aparamenta primaria

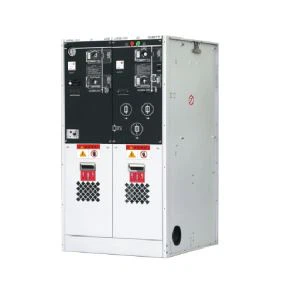

La aparamenta primaria aislada con gas SF6 es una aparamenta de media tensión común. Se caracteriza por un depósito lleno de gas SF6, como medio aislante y extintor de arco, proporcionando una excelente capacidad de corte de cortocircuito y mejorando la seguridad. El tablero de distribución primario compacto está especialmente diseñado para redes de distribución de energía de 10kV/6kV. Teniendo en cuenta la flexibilidad, la aparamenta con aislamiento de gas es una combinación de unidades modulares.

Parámetro

Nivel de protección: IP67

Grosor del acero inoxidable: 3.0mm

Tensión nominal: 12-24-36 kV

Corriente nominal: 1000-1250-2000-2500-3150 A

Temperatura máxima: 40 grados

Temperatura mínima: -40 grado

Humedad relativa media máxima: inferior o igual al 95 por ciento

Altitud: Menor o igual a 2000m

La aparamenta primaria aislada con gas SF6 se compone de las siguientes cuatro partes:

Toda la aparamenta primaria se puede dividir en unidades superiores e inferiores. La unidad superior del gabinete incluye la sala de barras, el interruptor de carga, la sala del mecanismo de operación y la sala de baja tensión, y la sala de cables de la unidad inferior puede formar un gabinete completo o puede separarse. El equipo instalado en la unidad superior se puede revisar y modificar de forma segura y cómoda, y la unidad superior completa se puede reemplazar cuando sea necesario.

sala de barras

El cuarto de barras se dispone en la parte superior del armario. En la sala de barras, las barras principales están conectadas entre sí y recorren toda la fila de armarios de distribución.

Cambiar de habitación

Un interruptor de carga de hexafluoruro de azufre está instalado en la sala de interruptores. La carcasa del interruptor de carga está hecha de resina epoxi y está llena de gas hexafluoruro de azufre como medio aislante. El densímetro de gas SF6 o el densímetro de gas con contacto de alarma se pueden instalar en la sala de conmutación según los requisitos del cliente.

Mecanismo de operación, mecanismo de enclavamiento y sala de control de baja tensión

El mecanismo con enclavamiento también funciona como panel de control.

sala de cables

La sala de cables se utiliza principalmente para la conexión de cables. Los cables de un solo núcleo o de tres núcleos se pueden conectar con el cabezal de cable sin blindaje más simple. Al mismo tiempo, el espacio suficiente también puede acomodar pararrayos, transformadores de corriente, interruptores de puesta a tierra inferiores y otros componentes.
