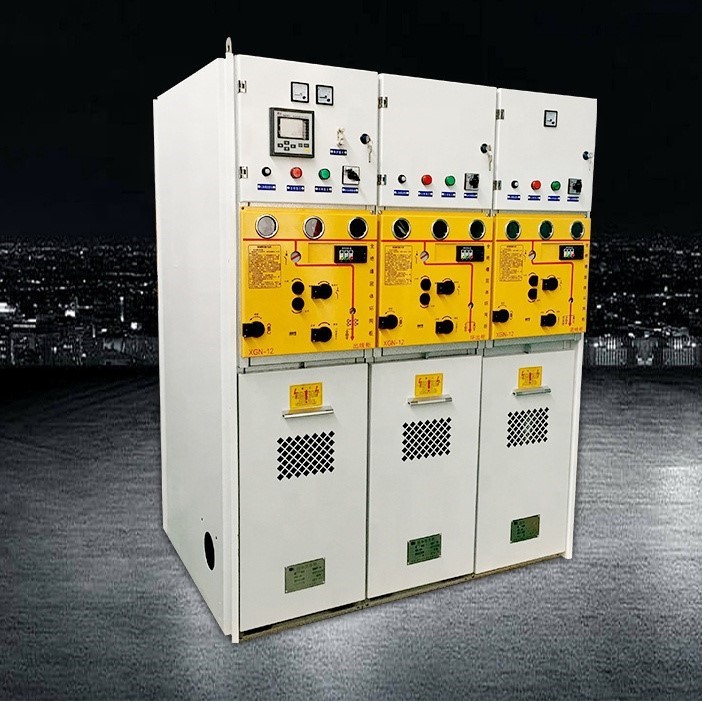

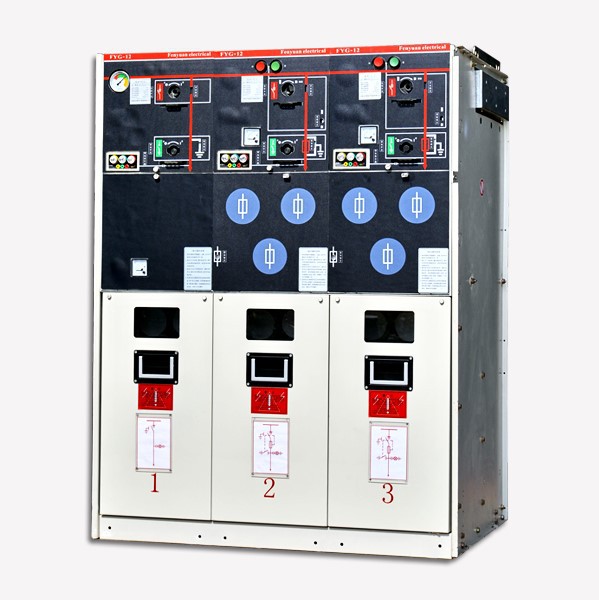

Dispositivo de distribución eléctrico RMU 33KV GIS SF6 con aislamiento de gas

Aparamenta eléctrica RMU 33KV GIS SF6 aparamenta aislada en gas









La unidad principal en anillo (RMU) generalmente se divide en dos tipos: aislamiento de aire y aislamiento de SF6. Se utiliza para cortar la corriente de carga, cortar la corriente de cortocircuito y la corriente sin carga del transformador, así como para cargar la corriente de líneas aéreas y líneas de cable a una cierta distancia. Desempeña una función de control y protección y es un interruptor importante para el suministro de energía de la RMU y el suministro de energía del terminal. En el gabinete, los interruptores de carga equipados con aislamiento de aire incluyen principalmente el tipo de producción de gas, el tipo de aire comprimido y el tipo de vacío. Los interruptores de carga equipados con aislamiento SF6 son del tipo SF6. Debido a que el gas SF6 está encerrado en la carcasa, la fractura del tabique formada por éste no es visible. El interruptor de carga en el gabinete principal del anillo generalmente requiere tres posiciones: cortar la carga, aislar el circuito y posiblemente confiar en la conexión a tierra. Los interruptores de carga de generación de gas, aire comprimido y SF6 son fáciles de alcanzar en tres posiciones, mientras que la cámara de extinción de arco al vacío solo se puede desconectar y no se puede aislar. Por lo tanto, generalmente se agrega un interruptor separado al interruptor de red de anillo de carga de vacío antes del interruptor de carga para formar una interrupción de aislamiento.



Las "Cinco Prevención" de los equipos de distribución de alto voltaje

1. Después de que el automóvil del disyuntor de vacío dentro del tablero de distribución de alto voltaje se cierra en la posición de prueba, el disyuntor del automóvil no puede ingresar a la posición de trabajo. (Evitar el cierre de la carga) aparamenta

2. Cuando la cuchilla de conexión a tierra del cuadro de alto voltaje está en la posición cerrada, el disyuntor del automóvil no se puede cerrar. (Evitar el cierre con cable de tierra)

3. Cuando el disyuntor de vacío dentro del tablero de alta tensión está cerrado, la puerta trasera del gabinete se bloquea con el dispositivo mecánico en la cuchilla de conexión a tierra. (Para evitar la entrada accidental en intervalos cargados)

4. El disyuntor de vacío dentro del tablero de alta tensión se cierra durante el funcionamiento y la cuchilla de conexión a tierra no se puede poner en funcionamiento. (Evita que los cables de conexión a tierra queden colgados con tensión)

5. El disyuntor de vacío dentro del tablero de alta tensión no puede salir de la posición de trabajo del disyuntor del automóvil cuando está en funcionamiento y cerrado. (Evita el cambio de cuchilla cargada)

La unidad principal en anillo (RMU) es un equipo eléctrico que consta de un grupo de aparamenta de alto voltaje instalado en un gabinete metálico de placa de acero o convertido en una unidad de fuente de alimentación RMU de tipo intervalo modular. Su parte principal utiliza interruptores de carga y fusibles, que tienen las ventajas de una estructura simple, tamaño pequeño, precio bajo, parámetros y rendimiento de suministro de energía mejorados y seguridad del suministro de energía. Se utiliza en estaciones de distribución y subestaciones tipo caja en comunidades residenciales urbanas, edificios de gran altura, grandes edificios públicos, fábricas y empresas, y otros centros de carga.



Condiciones ambientales

(1) Altitud adecuada: menor o igual a 2000 mAdecuado

(2) Temperatura: -40 grados ~ +55 grados Relativa

(#) Humedad: Media diaria Menor o igual al 95%, media mensual Menor o igual al 90%

(4) Graduación del daño por terremoto: menor o igual al nivel 8



























P5: ¿Está disponible OEM/ODM?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Contamos con equipos de diseño e ingeniería, podemos personalizar los productos según los dibujos o requisitos de los clientes.

P6: ¿Es usted un fabricante o una empresa comercial?
R: Somos una fábrica. Como fabricante 100% profesional con 20 años de experiencia en fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100%.

P7: ¿Se puede negociar el precio?

R: Sí, el precio es negociable. Se puede cambiar según su cantidad o paquete.

P8: ¿Qué tal la inspección?

R: Contamos con todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal y la prueba de vida mecánica.

P9: ¿Cuáles son las condiciones de pago?

R: Se aceptan TT, Paypal, Western Union, Alibaba Trade Assurance y L/C. 30% T/T por adelantado, 70% restante antes del envío.

P10: ¿Cuál es el servicio que ofrece la empresa?

R: Contamos con un equipo de ingenieros profesionales que pueden diseñar y desarrollar el molde para cumplir con los diferentes requisitos del cliente.

También contamos con el equipo de ventas para ofrecer un buen servicio desde la preventa hasta la posventa.



Este producto suele ser personalizado.
Somos fabricante y contamos con un departamento técnico profesional que puede diseñar y aportar soluciones según las necesidades del cliente.
Haga clic en el botón a continuación para enviarnos la información y nuestro personal de ventas se comunicará con usted para brindarle los dibujos de diseño.



Aquí están nuestros ejemplos de clientes para su referencia.

Cliente de Uzbekistán

Ficha de datos

1.1	710-512-01-Subestación principal MVS1
	Aparamenta entrante	A01 B01	2
No	Componentes	Especificación	Unidad	Cantidad	Fabricante
1	VCB	HVX12-50-31-F 275 mm Altitud Menor o igual a 2000m Tensión de apertura DC220V Tensión de cierre DC220V Voltaje de almacenamiento de energía DC220V	Colocar	1	Porcelana
2	Vermont	JDZ{{0}}KV/√3/0,1KV/√3	Colocar	3	Porcelana
3	Connecticut	LZZBJ9-12 3000/1A 5P20 10VA 5P20 5VA 5Fs5 5VA	Colocar	3	Porcelana
4	Fusible de alto voltaje	XRNP1-12 0.5A	Ordenador personal	3	Porcelana
5	Pararrayos	HY5WZ-17/50	Colocar	3	Porcelana
6	Panel de control inteligente	WY-9008A	Ordenador personal	1	Porcelana
7	Indicador de cortocircuito y falla a tierra	EKL-4-1	Ordenador personal	1	Porcelana
8	Instrumento eléctrico multifuncional.	PD666-3S3 380V 5A	Ordenador personal	1	Porcelana
9	Eliminador de armónicos primarios	LXQ-12KV	Ordenador personal	1	Fengyuan
10	Pantalla cargada	DXN-12Q	Ordenador personal	1	Porcelana
11	Controlador de temperatura y humedad.	WY-CS-III	Ordenador personal	1	Porcelana
12	pieza de conexión	JY-2	Ordenador personal	3	Porcelana
13	Caja de conexiones	PJ1	Ordenador personal	1	Porcelana
14	Soporte de medición	tipo universal	Ordenador personal	1	Porcelana
15	Lámpara de señal	ND16-22D/4 CA 380V rojo	Ordenador personal	1	CHNT
16	Lámpara de señal	ND16-22D/4 CA 380 V verde	Ordenador personal	1	CHNT
17	Lámpara de señal	ND16-22D/4 AC380V blanco	Ordenador personal	1	CHNT
18	Disyuntor miniatura de CA	NOTA1-63/2P C6A 6kA(R)	Ordenador personal	2	Fengyuan



SI NECESITA MÁS DETALLES, NO DUDE EN CONTACTARNOS
