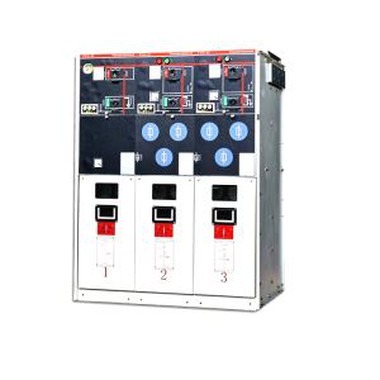

Tablero de distribución eléctrica con aislamiento de GAS SF6 de 36 kv

La serie SF6 de unidad principal de anillo es un dispositivo de distribución cerrado con tanque común de metal aislado con gas SF6, que consta de una unidad de interruptor de ruptura de carga, una unidad eléctrica de combinación de fusible de interruptor de ruptura de carga, una unidad de disyuntor de vacío y la unidad de línea de entrada del bus. Adopta una gama de tecnologías y materiales avanzados, con excelentes propiedades eléctricas y mecánicas, menos afectado por el medio ambiente y el clima, de tamaño pequeño, fácil de instalar, fácil de operar, sin necesidad de mantenimiento y se puede combinar de manera flexible. Su diseño claro e intuitivo asegura una operación simple y directa, la capacidad de conexión del alimentador es grande, adecuado para una variedad de sistemas de cableado.

Envíeconsulta

Descripción

Tablero de distribución eléctrica de 36 kv con aislamiento de GAS SF6

General

Unidad principal de anillo aislado con gas SF6 (RMU/C-GIS):

La unidad principal de anillo aislado con gas SF6 de tipo Safe Ring/plus RMR se integra con el gabinete de relleno de SF6 que se reúne con LBS, VCB, fusible, ES, DS, etc.

Mediante la integración perfecta del tipo estacionario y la expansión flexible, el dispositivo de distribución de metal cerrado compacto con aislamiento de gas RMR tipo SF6 (unidad principal de anillo) con la adopción del diseño modular, es adecuado para usuarios finales o nodos de red, mientras tanto cumple con el requisito de todos tipos de subestaciones de conmutación, subestaciones transformadoras tipo gabinete y gabinetes de derivación de cables. Se caracteriza por su estructura compacta, seguridad y confiabilidad, longevidad y libre de mantenimiento.

Este producto cumple con los estándares de IEC60420, GB/T11022, GB3804, GB3906.

No.	Artículo	Unidad	Módulo C (Interruptor de ruptura de carga)			Módulo V (Cortacircuitos)
1	Tensión nominal	kV	12	24	36	12	24	36
2	Corriente nominal	A	630(200A/F)
3	Frecuencia nominal	Hz	50/60
4	Tensión soportada de frecuencia industrial de 1 min	kV	45	55	80	45	55	80
5	Tensión soportada de impulso tipo rayo	kV	75	125/150	170/ 195	75	125/ 150	170/ 195
6	Corriente nominal de transferencia	A	1700	1400	1200	/
7	Carga activa nominal y corriente de corte de circuito cerrado	A	630
8	Corriente nominal de ruptura de carga del cable	A	50/10
9	Corriente nominal de ruptura de cortocircuito	kA	/			20	16	16/20
10	Cortocircuito nominal haciendo corriente (pico)	kA	63	50	40/50	63	50	40/50
11	Corriente soportada de corta duración (2 s), interruptor de carga/tierra	kA	25/ 20	20/ 20	16/ 20	25/ 20	20/ 20	16/ 20
12	Corriente soportada nominal (pico)	kA	63	50	40/50	63	50	40/50
13	Vida del mecanismo	Veces	3000		2000	10000	3000	5000

Nota: para interrupción de cortocircuito y pico de corriente se basa en el fusible más la combinación del módulo.

Condiciones ambientales

(1) Altitud adecuada: inferior o igual a 2000 mAdecuado

(2) Temperatura: -40 grados ~ más 55 grados relativos

(#) Humedad: Media diaria menor o igual al 95 por ciento, media mensual menor o igual al 90 por ciento

(4) Gradación de daño por terremoto: menor o igual al nivel 8

sf6 (4)

sf6 (5)

SF6 (7)

SF6 (8)

SF6 (9)

TALLER

production line1

workshop

EXHIBICIÓN

CERTIFICADO

CQC

VISIÓN GENERAL DE LA EMPRESA

Preguntas más frecuentes

Q5 : ¿Está disponible OEM/ODM?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Tenemos equipos de diseño e ingeniería, podemos personalizar productos de acuerdo con el dibujo o los requisitos de los clientes.

Q6 : ¿Es usted fabricante o empresa comercial?
R: Somos una fábrica, como fabricante 100 por ciento profesional con 20 años de experiencia en la fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100 por ciento.

Q7 : ¿Se puede negociar el precio?

A: Si, el precio es negociable. Se puede cambiar según su cantidad o paquete

Q8 :¿Qué hay de la inspección?

R: Tenemos todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal, la prueba de vida mecánica.

Q9 :¿Qué son las condiciones de pago?

A: T.T, PayPal, unión occidental, Garantía comercial de Alibabay L/C es aceptable. 30 por ciento T/T por adelantado,70 por cientoSaldo antes del envío.
