Dispositivo de distribución de energía de 40,5 kv
El interruptor de potencia KYN61-40.5kv tiene la función de "cinco prevenciones": evita el mal funcionamiento del disyuntor, evita empujar y tirar del carro con carga, evita que el cable de tierra se conecte a tierra, evita la transmisión de energía con el cable de tierra y...
Descripción
El interruptor de potencia KYN61-40.5kv tiene la función de "cinco prevenciones": evita el mal funcionamiento del disyuntor, evita empujar y tirar del carro con carga, evita que el cable de tierra se conecte a tierra, evita la transmisión de energía con el cable de tierra y evita ingresar inadvertidamente a la función de intervalo de carga.
Es adecuado para un sistema de distribución de energía trifásico de CA de 50 Hz y voltaje nominal de 35 kV para recibir y distribuir energía eléctrica. Este tipo de aparamenta es un conjunto completo de dispositivos de protección interior y no se instala contra la pared.
Condiciones ambientales normales
1. El límite superior de la temperatura del aire ambiente: +40 grados, el límite inferior: -10 grados y la temperatura promedio diaria no excede los 35 grados;
2. La altitud no supera los 1000 m;
3. La temperatura ambiente relativa no supera el 95% diario y el promedio mensual no supera el 90%;
4. La intensidad del terremoto no supera los 8;
5. El valor medio diario de la presión de vapor de agua no supera los 2,2 Kpa y el valor medio mensual no supera los 1,8 kpa;
6. No hay riesgo de incendio, explosión, contaminación grave, corrosión química ni lugar severo en este edificio.
No. | Elementos | Unidad | Parámetros | ||
1 | Tensión nominal | kV | 40.5 | ||
2 | Frecuencia nominal | Hz | 50 | ||
3 | La corriente nominal de la barra colectora principal | A | 1250,1600,1200 | ||
4 | Corriente nominal de la barra colectora | A | 630/1250/ 1600 | ||
5 | Nivel de aislamiento nominal | Tensión soportada a frecuencia industrial en 1 min (valor efectivo) | Fase-fase, Fase-tierra | kV | 95 |
Fractura de aislamiento primario | kV | 115 | |||
Tensión soportada por impulso de relámpago (valor máximo) | Fase-fase, Fase-tierra | kV | 185 | ||
Fractura de aislamiento primario | kV | 215 | |||
Tensión soportada de frecuencia industrial del circuito de control auxiliar | V | 2000 | |||
6 | Corriente nominal de corte en cortocircuito | KA | 25/31.5 | ||
7 | Corriente nominal de cierre de cortocircuito (valor pico) | KA | 63/80 | ||
8 | Corriente soportada nominal-de corta duración (4S) | KA | 25/31.5 | ||
9 | Corriente nominal máxima soportada | KA | 63/80 | ||
10 | Tensión nominal del circuito de control auxiliar | V | -110,-220,~220 | ||
11 | Grado de protección | Caja IP4X, IP2X Cuando se abre la puerta del disyuntor | |||
12 | Tamaño del contorno (ancho * profundidad * alto) | milímetros | 1400(1200)*2800(2600)*2600(*incluye un esquema de carro de mano SF6 digital interno) | ||
13 | peso | kilos | ~2300 | ||

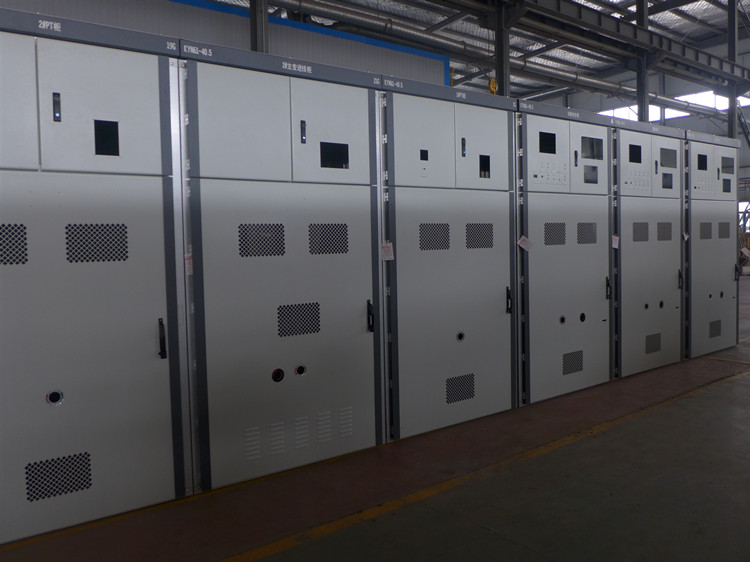

Sala de exposición de fábrica
Certificados
Exhibición
