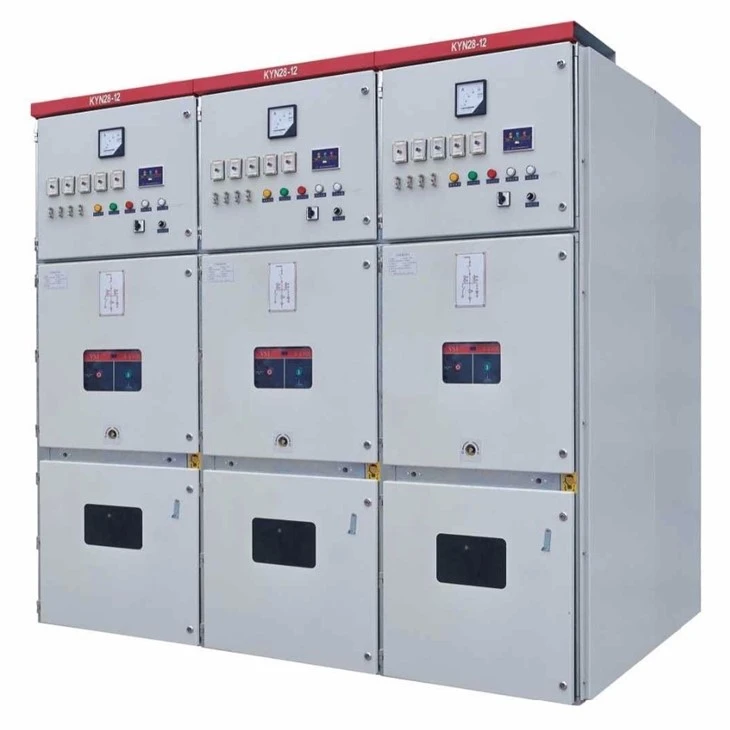

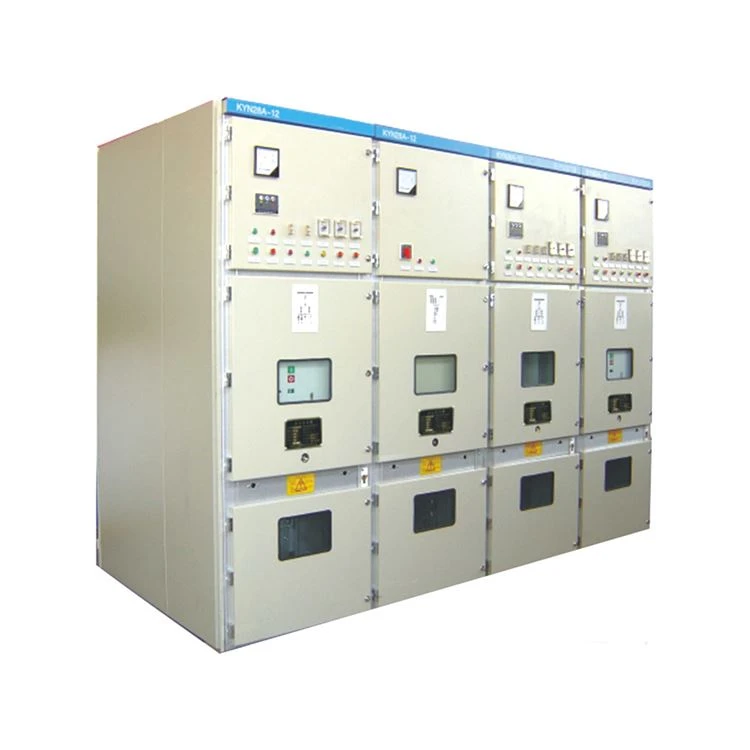

KYN28-12 Gabinete de distribución de energía HV Aparamenta eléctrica revestida de metal

KYN28-12 Aparamenta eléctrica revestida de metal del gabinete de distribución de energía del alto voltaje



Gabinete de distribución cerrado removible revestido de metal de la serie KYN (llamado gabinete de distribución para abreviar). Es aplicable para la recepción de energía.

y distribución en el sistema de seccionamiento de barra simple y barra simple trifásico AC 50Hz de 3.6-12Kv. Tiene las funciones de

controlar, proteger y monitorear el circuito.

Condiciones de servicio

◎ Temperatura ambiente: -15 grados ~+40 grados;

◎ Humedad relativa: promedio diario 95% y promedio diario de presión de vapor de agua < 2,2 kPa;

◎ Promedio mensual «90% y promedio mensual de presión de vapor de agua < 1,8 kPa;

© Altitud: ^1000m;

◎ Intensidad sísmica: no más allá de Ms8.

◎ El aire ambiente debe estar libre de contaminación por gases o vapores corrosivos o inflamables;

◎ Sin vibraciones evidentes;

Principales parámetros técnicos.
Tensión nominal	.....................................	kV	3.6,7.2,12
Frecuencia nominal	.....................................	Hz	50
Corriente nominal del disyuntor	.....................................	A	630/4000
Corriente nominal de la aparamenta	.....................................	A	630/4000
Corriente nominal soportada de corta duración (4S)	.....................................	ka	20,25,31.5,40
Corriente nominal máxima soportada (pico)	.....................................	ka	50,63,80,100
Corriente nominal de corte en cortocircuito	.....................................	ka	20,25,31.5,40
Nivel de aislamiento nominal Tensión soportada de frecuencia industrial de 1 min.	Polo a polo, polo a tierra	kV	24,32,42
	Entre contactos abiertos	kV	24,32,48
Tensión soportada de impulso de rayo (pico)	Polo a polo, polo a tierra	kV	40,60,75
	Entre contactos abiertos	kV	46,70,85
La carcasa es IP4X y es IP2X cuando se abren la puerta del compartimento y la puerta de la cámara del disyuntor.

Características

1: Paso de protección ESTRICTO para garantizar la seguridad personal

2: En la sala de cables se pueden instalar hasta 9 cables unipolares

3: Se establecerán posiciones de operación y prueba para el carro de mano, y ambas posiciones estarán equipadas con un dispositivo de posicionamiento y un dispositivo de visualización seguros y confiables.

4: El gabinete está completamente ensamblado a partir de una placa de acero aluminizada y galvanizada, que se mecaniza y dobla con una máquina herramienta y luego se atornilla.

5: Tiene alta resistencia mecánica y se garantiza su pulcritud y belleza.

6: La puerta del tablero de distribución está rociada con plástico y también tiene una gran capacidad de resistencia al impacto y protección contra la corrosión.

7: El interruptor primario puede contar con un disyuntor de vacío VD4 y un interruptor de carga de tipo fijo serie C3 de ABB; también se pueden proporcionar varios disyuntores de vacío domésticos (como VS1, VH1, VK, ZN28) en lugar de los mismos extranjeros. productos.

8: La puerta de entrada está instalada con una ventana de observación para verificar el estado operativo de los componentes dentro de la habitación.































P5: ¿Está disponible OEM/ODM?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Contamos con equipos de diseño e ingeniería, podemos personalizar los productos según los dibujos o requisitos de los clientes.



P6: ¿Es usted un fabricante o una empresa comercial?
R: Somos una fábrica. Como fabricante 100% profesional con 20 años de experiencia en fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100%.



P7: ¿Se puede negociar el precio?

R: Sí, el precio es negociable. Se puede cambiar según su cantidad o paquete.



P8: ¿Qué tal la inspección?

R: Contamos con todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal y la prueba de vida mecánica.



P9: ¿Cuáles son las condiciones de pago?

R: Se aceptan TT, Paypal, Western Union, Alibaba Trade Assurance y L/C. 30% T/T por adelantado, 70% restante antes del envío.



P10: ¿Cuál es el servicio que ofrece la empresa?

R: Contamos con un equipo de ingenieros profesionales que pueden diseñar y desarrollar el molde para cumplir con los diferentes requisitos del cliente.

También contamos con el equipo de ventas para ofrecer un buen servicio desde la preventa hasta la posventa.







Este producto suele ser personalizado.
Somos fabricante y contamos con un departamento técnico profesional que puede diseñar y aportar soluciones según las necesidades del cliente.
Haga clic en el botón a continuación para enviarnos la información y nuestro personal de ventas se comunicará con usted para brindarle los dibujos de diseño.

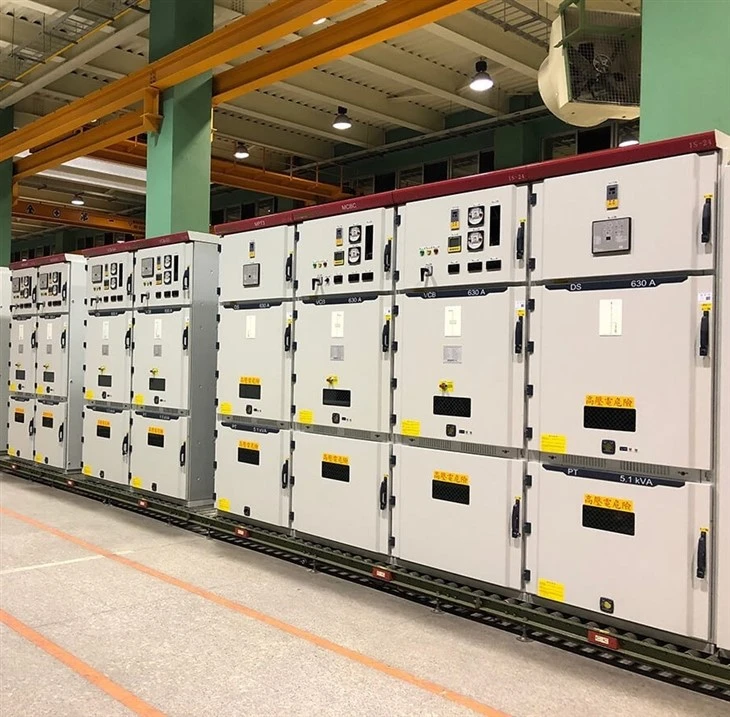

Aquí están nuestros ejemplos de clientes para su referencia.

Clientes vietnamitas

Ficha de datos
1.1 710-512-01-Subestación principal MVS1
Dispositivo de conmutación entrante A01 B01 2
No Componentes Especificación Unidad Cant. Fabricante
1 VCB
HVX12-50-31-F 275 mm
Altitud Menor o igual a 2000m
Tensión de apertura DC220V
Tensión de cierre DC220V
Voltaje de almacenamiento de energía DC220V
Conjunto 1 China
2 VT JDZ-10 10KV/√3/0.1KV/√3 Conjunto 3 China
3 TC
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5F5 5VA
Conjunto 3 China
4 Fusible de alto voltaje XRNP1-12 0.5A Pc 3 China
5 Pararrayos HY5WZ-17/50 Juego 3 China
6 Panel de control inteligente WY-9008A Pc 1 China
7 Indicador de cortocircuito y falla a tierra EKL-4-1 Pc 1 China
8 Instrumento eléctrico multifuncional PD666-3S3 380V 5A Pc 1 China
9 Eliminador de armónicos primario LXQ-12KV Pc 1 Fengyuan
10 Pantalla cargada DXN-12Q Pc 1 China
11 Controlador de temperatura y humedad WY-CS-III Pc 1 China
12 Pieza de conexión JY-2 Pc 3 China
13 Caja de conexiones PJ1 Pc 1 China
14 Soporte de medición Tipo universal Pc 1 China
15 Lámpara de señalización ND16-22D/4 AC380V rojo Pc 1 CHNT
16 Lámpara de señal ND16-22D/4 AC380V verde Pc 1 CHNT
17 Lámpara de señalización ND16-22D/4 AC380V blanco Pc 1 CHNT
Disyuntor miniatura de 18 CA NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan
Disyuntor miniatura de 19 CA NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan
Disyuntor miniatura de 20 CC NB1Z-63 2P C6 Pc 1 Fengyuan
Disyuntor miniatura de 21 CA NB1-63/3P B2A 6kA(R) Pc 1 China
22 Terminal de prueba universal RURTK/S Pc 30 China
23 Bloque de terminales universal RUK 5B Pc 18 China
24 Armario pequeño bus Ø 6 barra de cobre m 11 Fengyuan



SI NECESITA MÁS DETALLES, NO DUDE EN CONTACTARNOS
