Gabinete de distribución cerrado de metal

KYN28A-12 Gabinete de distribución en gabinete de metal El gabinete de distribución en gabinete de metal es un conjunto completo de dispositivos de distribución para sistemas trifásicos de barra simple y sección de barra simple de 50/60 Hz de CA. Es adecuado para subestaciones y salas de distribución de energía de centrales eléctricas, sistemas de energía, petróleo, química,...

Envíeconsulta

Descripción

KYN28A-12 Gabinete de distribución de metal cerrado

El gabinete de distribución con gabinete de metal es un conjunto completo de dispositivos de distribución para sistemas trifásicos de barra simple y sección de barra simple de 50/60 Hz de CA. Es adecuado para subestaciones y salas de distribución de energía de centrales eléctricas, sistemas de energía, petróleo, productos químicos, empresas e instituciones, etc., desempeña un papel en la distribución de energía eléctrica y puede controlar y proteger equipos eléctricos como generadores, transformadores, motores, y dispositivos de compensación de potencia reactiva. .

Entorno de uso

1. Altitud: Menor o igual a 1000m;

2. Temperatura ambiente: -25 grado - más 40 grados;

3. La humedad relativa del aire: el valor promedio diario no supera el 95 por ciento y el valor promedio mensual no supera el 90 por ciento;

4. No hay contaminación grave en el aire circundante, como polvo, humo, corrosivos, gas inflamable, gasolina y sal, etc.;

5. Intensidad del terremoto: 8 grados.

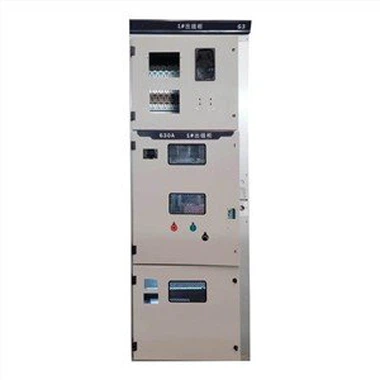

Indoor High Voltage AC Switchgear Panel

Principales parámetros técnicos
Tensión nominal	.....................................	kV	3.6,7.2,12
Frecuencia nominal	.....................................	Hz	50
Corriente nominal del disyuntor	.....................................	A	630/4000
Corriente nominal de la aparamenta	.....................................	A	630/4000
Corriente nominal admisible de corta duración (4S)	.....................................	kA	20,25,31.5,40
Corriente admisible de pico nominal (pico)	.....................................	kA	50,63,80,100
Corriente nominal de ruptura de cortocircuito	.....................................	kA	20,25,31.5,40
Nivel de aislamiento nominal Tensión soportada de frecuencia industrial de 1 min	Polo a polo, polo a tierra	kV	24,32,42
	Entre contactos abiertos	kV	24,32,48
Tensión soportada de impulso tipo rayo (pico)	Polo a polo, polo a tierra	kV	40,60,75
Tensión soportada de impulso tipo rayo (pico)	Entre contactos abiertos	kV	46,70,85
La carcasa es IP4X y es IP2X cuando se abren la puerta del compartimiento y la puerta de la cámara del disyuntor

Características técnicas

1. El cuerpo de la caja de distribución de metal con aislamiento de aire KYN28A está hecho de una placa de acero recubierta de aluminio, que es liviana, fuerte y hermosa.

2. El espacio libre eléctrico es superior a 125 mm y el espacio libre eléctrico del aislamiento compuesto es superior a 30 mm.

3. Disyuntor central.

4. Mecanismo de enclavamiento perfecto

5. Diagrama completo del sistema primario, más de 80 diagramas de circuitos principales

Metal Enclosed Switchgear Cabinet
