Tablero del panel de distribución de energía
Tablero de panel de distribución de energía KYN28 Tablero de distribución cerrado con revestimiento metálico de la serie KYN (denominado tablero de distribución). Es adecuado para la recepción y distribución de energía de 3.6-12Kv trifásico AC 50Hz sistema de barra simple y sección de barra simple. Tiene las funciones de control, protección y vigilancia...
Descripción

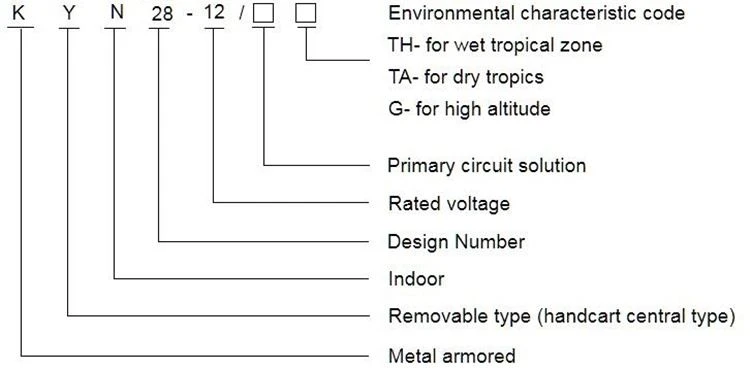

Tablero del panel de distribución de energía KYN28
Aparamenta cerrada con revestimiento metálico de la serie KYN (denominada aparamenta). Es adecuado para la recepción y distribución de energía de 3.6-12Kv trifásico AC 50Hz sistema de barra simple y sección de barra simple. Tiene las funciones de controlar, proteger y monitorear circuitos.
Estándar
La aparamenta y los equipos principales contenidos en ella cumplen con las últimas normas IEC:
• IEC 62271-1 propósito general
• IEC 62271-200 se aplica a la aparamenta
• IEC 62271-102 para seccionador de puesta a tierra
• Disyuntor IEC 62271-100
• Coordinación de aislamiento IEC 60071-2
• El contactor cumple con IEC 62271-106
• IEC 60265-1 para seccionadores
• Clase de protección IEC 60529
Principales parámetros técnicos | |||
Tensión nominal | ..................................... | kV | 3.6,7.2,12 |
Frecuencia nominal | ..................................... | Hz | 50 |
Corriente nominal del disyuntor | ..................................... | A | 630/4000 |
Corriente nominal de la aparamenta | ..................................... | A | 630/4000 |
Corriente nominal admisible de corta duración (4S) | ..................................... | kA | 20,25,31.5,40 |
Corriente admisible de pico nominal (pico) | ..................................... | kA | 50,63,80,100 |
Corriente nominal de ruptura de cortocircuito | ..................................... | kA | 20,25,31.5,40 |
Nivel de aislamiento nominal Tensión soportada de frecuencia industrial de 1 min | Polo a polo, polo a tierra | kV | 24,32,42 |
Entre contactos abiertos | kV | 24,32,48 | |
Tensión soportada de impulso tipo rayo (pico) | Polo a polo, polo a tierra | kV | 40,60,75 |
Entre contactos abiertos | kV | 46,70,85 | |
La carcasa es IP4X y es IP2X cuando se abren la puerta del compartimiento y la puerta de la cámara del disyuntor | |||
