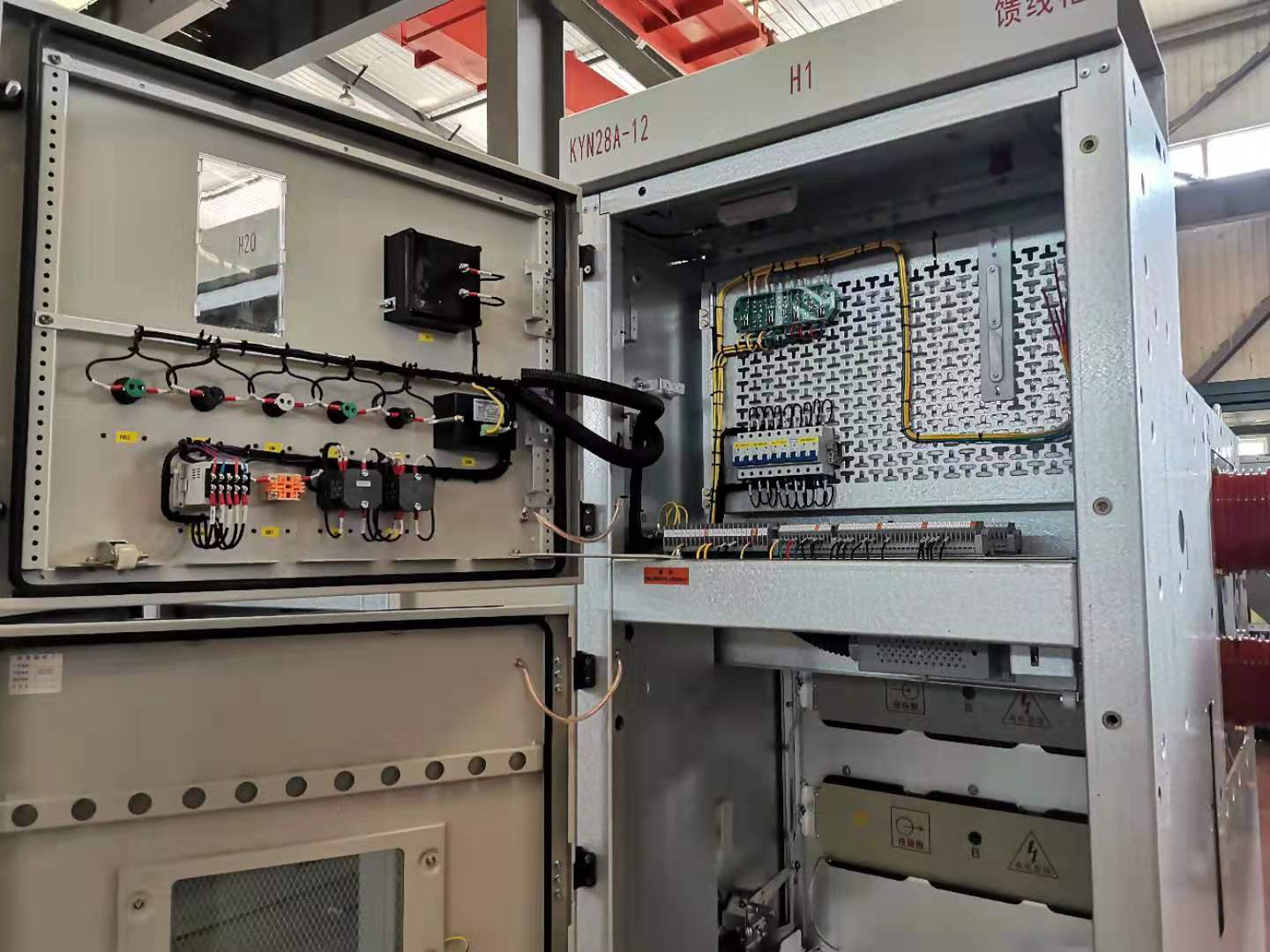

KYN28 Equipo eléctrico Extraído Retirar Caja de interruptores

KYN28 Equipo eléctrico extraído retirar caja de distribución



Gabinete de interruptores cerrado removible revestido de metal de la serie KYN (llamado gabinete de interruptores para abreviar). Es aplicable para la recepción de energía.

y distribución en el sistema de seccionamiento monobarra y monobarra trifásico AC 50Hz 3.6-12Kv. Tiene las funciones de

controlando, protegiendo y monitoreando el circuito.



Condiciones de servicio

◎ Temperatura ambiente del aire: -15 grados ~ más 40 grados;

◎ Humedad relativa: Promedio diario 95 por ciento y promedio diario de presión de vapor de agua < 2.2kPa;

◎ Promedio mensual «90 por ciento y promedio mensual de presión de vapor de agua < 1,8 kPa;

© Altitud: ^1000m;

◎ Intensidad sísmica: no más allá de Ms8.

◎ El aire ambiente debe estar libre de contaminación por gases o vapores corrosivos o inflamables;

◎ Sin vibraciones evidentes;

Principales parámetros técnicos
Tensión nominal	.....................................	Kv	3.6,7.2,12
Frecuencia nominal	.....................................	Hz	50
Corriente nominal del disyuntor	.....................................	A	630/4000
Corriente nominal de la aparamenta	.....................................	A	630/4000
Corriente nominal admisible de corta duración (4S)	.....................................	Ka	20,25,31.5,40
Corriente admisible de pico nominal (pico)	.....................................	Ka	50,63,80,100
Corriente nominal de ruptura de cortocircuito	.....................................	Ka	20,25,31.5,40
Nivel de aislamiento nominal Tensión soportada de frecuencia industrial de 1 min	Polo a polo, polo a tierra	Kv	24,32,42
	Entre contactos abiertos	Kv	24,32,48
Tensión soportada de impulso tipo rayo (pico)	Polo a polo, polo a tierra	Kv	40,60,75
	Entre contactos abiertos	Kv	46,70,85
La carcasa es IP4X y es IP2X cuando se abren la puerta del compartimiento y la puerta de la cámara del disyuntor

Características

1: paso de protección ESTRICTO para garantizar la seguridad personal

2: La sala de cables se puede instalar hasta 9 cables de un solo núcleo

3: Se establecerán posiciones de operación y prueba para el carro de mano, y ambas posiciones están equipadas con un dispositivo de posicionamiento y un dispositivo de visualización seguros y confiables.

4: El gabinete está completamente ensamblado a partir de placas de acero aluminizado y galvanizado, que se mecanizan y doblan con una máquina herramienta y luego se atornillan.

5: Posee alta resistencia mecánica y se asegura su pulcritud y belleza.

6: La puerta del tablero de distribución está rociada con plástico, también tiene una gran capacidad de resistencia al impacto y protección contra la corrosión.

7: El interruptor principal se puede proporcionar con un disyuntor de vacío VD4 y la serie C3 de interruptores de carga de tipo fijo de ABB, también se pueden proporcionar varios disyuntores de vacío domésticos (como VS1, VH1, VK, ZN28) en lugar de los mismos extranjeros. productos

8: La puerta frontal está instalada con una ventana de observación para verificar el estado operativo de los componentes dentro de la habitación

Elementos de mantenimiento y reparación comunes de aparamenta de alta tensión de 10 kV

La aparamenta de alto voltaje de 10kV es uno de los tipos más comunes de equipo eléctrico, que puede brindar protección al sistema de red eléctrica formado por el equipo y también participar en la ocurrencia del consumo de energía, logrando la función de suministro y transformación de energía. La estabilidad y seguridad de su operación están directamente relacionadas con el funcionamiento normal del sistema de potencia. Entonces, ¿cuáles son los elementos de mantenimiento y reparación comunes para la celda de alta tensión de 10 kV?

1, mantenimiento y reparación diarios

(1) Inspección de apariencia del tablero. El armazón de la aparamenta deberá estar libre de deformaciones y daños; La pintura protectora está libre de oxidación severa, daños y descamación; El cuerpo del gabinete está firmemente instalado y la apariencia es limpia y libre de residuos; La placa de identificación y la identificación de la aparamenta se pegarán cuidadosamente sin despegarse.

(2) Comprobar los parámetros de estado de funcionamiento de la aparamenta. Las indicaciones del instrumento y del medidor son normales (en comparación con los valores operativos diarios, no hay diferencia o no hay diferencia significativa y corresponde al estado del equipo).

(3) Los componentes relevantes, contactos eléctricos, alambres y cables de la aparamenta no deben exceder la temperatura especificada. Use un termómetro infrarrojo para medir la temperatura de funcionamiento de los dispositivos relacionados visibles, los contactos eléctricos, los alambres y los cables para que sea menor o igual a 60 grados, y no haya olor dentro del gabinete.

(4) Si la posición del interruptor, la indicación de la luz indicadora y la pantalla del instrumento son correctas y si la posición de cada interruptor de transferencia es normal. Las posiciones de apertura y cierre del interruptor son correctas, no hay indicación de alarma y el interruptor de transferencia está en la posición especificada.

2, mantenimiento y reparación planificados una vez al año

(1) Inspeccionar, limpiar y eliminar varios defectos encontrados durante las inspecciones diarias de la carcasa del gabinete. 1) Limpie con alcohol y un paño de algodón blanco para asegurarse de que no se acumule polvo ni manchas.

(2) La pintura protectora no debe estar muy oxidada, dañada o descascarada; de lo contrario, se debe eliminar el óxido y volver a pintar.

(3) Inspección y mantenimiento de la sala de cables. 1) El orificio del cable está bien sellado. 2) Los tornillos de fijación del enchufe del cable no están sueltos. 3) La placa de identificación del cable no se ha caído y el código de color de secuencia de fase del cable no se ha caído. 4) La sala de cables está seca sin condensación y limpia para eliminar el polvo. 5) Limpie el aislador con alcohol y un paño de algodón blanco para asegurarse de que no haya polvo ni manchas. 6) El cable de conexión a tierra no está suelto y firmemente conectado. (4) Inspección del interruptor de puesta a tierra. Opere manualmente el interruptor de puesta a tierra durante un ciclo, y el interruptor funciona normalmente sin atascarse. La posición del interruptor y la indicación de la posición del panel son normales.

(5) Inspección y mantenimiento de los componentes de la sala de interruptores automáticos. 1) Sacuda el disyuntor principal hasta la posición de salida, use un automóvil pequeño para sacarlo de la cabina y verifique que el dedo de contacto de aislamiento del circuito primario y su barra de cobre de conexión no presenten señales de quemado o descarga; Dependiendo de la situación, puede ser necesario usar papel de lija para pulir y un paño de algodón con alcohol para limpiar. 2) Aplique pasta conductora de 0.5~1 mm de espesor uniformemente en el dedo de contacto de aislamiento del disyuntor principal. 3) Apriete todos los pernos del circuito primario de acuerdo con los requisitos de torsión. Después de apretar los pernos, verifique que las arandelas elásticas estén planas. Después de completar la operación de apriete, marque líneas anti-aflojamiento en todos los tornillos del circuito primario. 4) Limpie todos los componentes dentro de la sala del interruptor automático con alcohol y un paño de algodón blanco para asegurarse de que no haya polvo ni manchas. 5) Empuje el interruptor automático principal en el compartimiento del interruptor automático con un carro y gírelo hasta la posición de prueba. Opere manualmente el cierre y la apertura del interruptor automático durante un ciclo. El interruptor automático funciona normalmente sin atascos, y la indicación de posición mecánica, la indicación de posición de apertura y cierre del interruptor automático, el almacenamiento de energía del resorte y la indicación de ausencia de almacenamiento de energía son todos normales. 6) Después de verificar que no haya errores, agítelo a la posición de entrada y ejecute la operación de acuerdo con los requisitos para corte de energía y transmisión. (6) Inspección y mantenimiento de la sala del circuito secundario. 1) Verifique el cableado secundario: el cableado está apretado y el número de cable está claro. 2) Verificar la limpieza en el interior del mueble: no hay acumulación de polvo ni objetos extraños. 3) Si es necesario, limpie y quite el polvo y apriete el cable secundario.

3, prueba eléctrica anual

(1) Prueba de aislamiento para el circuito principal del interruptor automático. Usando un megóhmetro de 2500 V para la medición, el valor medido es superior a 50 M Ω.

(2) Prueba de tensión soportada de CA a frecuencia industrial (interruptor principal, circuito a tierra, fase a fase y fractura). 1) Después de una reparación mayor: El valor del voltaje de prueba debe cumplir con el valor especificado. 2) Durante el funcionamiento: El valor de la tensión de prueba será 0,8 veces el valor especificado. (3) Pruebas de aislamiento de circuitos auxiliares y de control. Usando un megóhmetro de 500 V para la medición, el valor medido es superior a 2 M Ω.

4, solución de problemas necesaria

(1) Corrija la posición de trabajo del interruptor automático. Aplique adhesivo conductor o vaselina en el anillo interior del contacto móvil, luego empuje el carro de mano a la posición de trabajo y luego sáquelo. En este momento, use un calibrador para medir la profundidad efectiva de acoplamiento de los contactos móviles y estáticos visibles en el contacto estático, que debe ser de 15 a 25 mm. (2) Mantenimiento y reemplazo de interruptores automáticos. Reemplace de acuerdo con los requisitos de parámetros específicos del fabricante. (3) Mantenimiento y reposición de instrumentos y medidores. Reemplace de acuerdo con los requisitos de parámetros específicos del fabricante. Además, la descarga parcial en aparamenta de alta tensión de 10 kV también es un peligro oculto común. La detección de descargas parciales en aparamenta de alta tensión de 10 kV, la detección anticipada de la amplitud de descarga y la prevención de fallos de funcionamiento de la aparamenta causados ​​por descargas repentinas también son elementos de prueba muy importantes.
