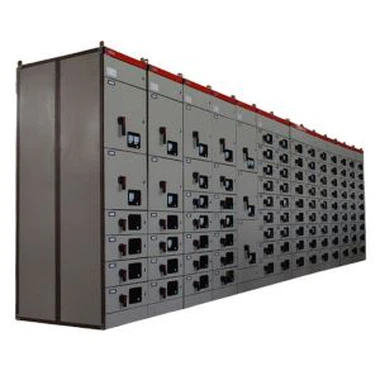

Panel de control eléctrico

El panel de control eléctrico XL-21 se usa ampliamente en los siguientes trifásicos-CA 500 V tri-trifásicos-cables, trifásicos-cuatro-cables, trifásicos-cinco-cables y el sistema de distribución de energía para energía o iluminación en plantas de energía y empresas industriales y mineras. Instalación, operación del panel frontal, mantenimiento del panel frontal; El gabinete es una estructura completamente cerrada, ensamblada mediante perfil C-o perfil 8MF. El gabinete adopta un nuevo tipo de interruptor giratorio de aislamiento de carga con función de operación de carga, equipado con instrumentos indicadores de voltaje y corriente, así como luces, botones, interruptores y otros componentes principales en la puerta principal. La caja de distribución adopta nuevos componentes de diseño propio, estructura compacta, diseño elegante, fácil de mantener y una variedad de esquemas de cableado para elegir.

Condiciones ambientales de trabajo:

*Temperatura del aire ambiente: -15 grados -+40 grados;

*Humedad relativa: Promedio diario Inferior o igual al 95%, y promedio diario de presión de vapor de agua < 2,2kPa;

Promedio mensual Inferior o igual al 90% y promedio mensual de presión de vapor de agua < 1,8 kPa;

*Altitud: ^ 1000m;

*Intensidad sísmica: No más de 8 grados

*El aire ambiente debe estar libre de contaminación por gases o vapores corrosivos o inflamables;

*Sin vibraciones evidentes;

Los componentes internos incluyen: barra colectora (barra colectora), disyuntor, relé convencional, dispositivo de protección de relé integral, instrumento de medición, interruptor de aislamiento, luz indicadora, interruptor de puesta a tierra, etc.

1. Gabinete entrante

También conocido como gabinete receptor, es un dispositivo utilizado para recibir energía eléctrica de la red eléctrica (desde la línea entrante hasta la barra colectora), generalmente equipado con disyuntores, CT, PT, cuchillas de aislamiento y otros componentes.

2. Gabinete saliente

También conocido como gabinete de alimentación o gabinete de distribución, es un dispositivo utilizado para distribuir energía eléctrica (desde la barra colectora a varias líneas de salida), generalmente equipado con disyuntores, CT, PT, cuchillas de aislamiento y otros componentes.

3. Conexión de autobús

También conocido como gabinete de ruptura de barras, es un dispositivo que se utiliza para conectar dos secciones de barra (de barra a barra). En sistemas de barra colectora simple segmentada y de barra colectora doble, la conexión de barra colectora se utiliza a menudo para cumplir con los requisitos de los usuarios para seleccionar diferentes modos de operación o para garantizar un corte selectivo de carga en caso de fallas.

4. Gabinete PT

El gabinete del transformador de voltaje generalmente se instala directamente en la barra colectora para detectar el voltaje de la barra colectora y lograr funciones de protección. Internamente se instalan principalmente transformadores de tensión PT, cuchillas de aislamiento, fusibles y pararrayos.

5. Gabinete de aislamiento

Se utiliza para aislar las barras colectoras en ambos extremos o para aislar el equipo receptor del equipo de suministro de energía. Puede proporcionar un punto final visible para que los operadores faciliten las operaciones de mantenimiento y reparación. Debido a que el gabinete de aislamiento no tiene la capacidad de interrumpir o conectar la corriente de carga, no es posible empujar o tirar del carro del gabinete de aislamiento cuando el disyuntor correspondiente está cerrado. En aplicaciones generales, es necesario configurar un enclavamiento entre el contacto auxiliar del disyuntor y el carro de aislamiento para evitar un mal funcionamiento por parte de los operadores.

6. Gabinete de condensadores

También conocido como gabinete de compensación, se utiliza para mejorar el factor de potencia de la red eléctrica, o para compensar la potencia reactiva. Los componentes principales son aparatos de protección como bancos de condensadores, circuitos de control de conmutación y fusibles conectados en paralelo. Generalmente instalados en paralelo con el gabinete entrante, uno o más gabinetes de capacitores pueden operar en paralelo. Después de desconectar el gabinete de capacitores de la red eléctrica, debido a que el banco de capacitores requiere un período de tiempo para completar el proceso de descarga, no es posible tocar directamente los componentes dentro del gabinete, especialmente el banco de capacitores; Dentro de un cierto período de tiempo después de un corte de energía (dependiendo de la capacidad del banco de capacitores, como 1 minuto), no se permite volver a cerrar para evitar daños por sobretensión al capacitor. Al realizar funciones de control automático, también es importante asignar razonablemente la frecuencia de conmutación de cada grupo de bancos de capacitores para evitar situaciones en las que un grupo de capacitores se dañe mientras que los otros grupos rara vez se conmutan.

7. Gabinete de medición

Se utiliza principalmente para medir energía eléctrica (kilovatios hora) y se puede dividir en alto voltaje y bajo voltaje. Generalmente se instala con interruptores de aislamiento, fusibles, CT, PT, medidores de energía activa (instrumentos tradicionales o medidores digitales), medidores de energía reactiva, relés y algún otro equipo secundario auxiliar (como monitores de carga, etc.).

8. Gabinete SIG

También conocido como gabinete eléctrico de combinación cerrada, es una combinación cerrada de disyuntores, interruptores de aislamiento, interruptores de puesta a tierra, CT, PT, pararrayos, barras colectoras, etc. en una carcasa metálica, y luego utiliza gas con buen aislamiento y rendimiento de extinción de arco (generalmente hexafluoruro SF6) como medidas de aislamiento entre fases y a tierra. Es adecuado para redes eléctricas de alta tensión y alta capacidad, utilizado para distribución y control.

9. disyuntor

En condiciones normales de trabajo, el disyuntor está en estado cerrado (excepto para aplicaciones especiales) y el circuito está conectado. Al realizar operaciones de control automático o control de protección, el disyuntor se puede operar para abrir o cerrar el circuito bajo el control del dispositivo de protección integral. Los disyuntores no solo pueden interrumpir las corrientes de carga normales, sino que también pueden soportar corrientes de cortocircuito durante un cierto período de tiempo (varias o incluso docenas de veces la corriente de trabajo normal) y pueden interrumpir corrientes de cortocircuito y cortar líneas y equipos defectuosos. Entonces, la función principal de un disyuntor es cortar y conectar el circuito (incluido cortar y conectar la corriente normal, cortar la corriente de cortocircuito).

Debido a la inevitable aparición de arcos eléctricos entre los contactos móviles y estacionarios del disyuntor durante el proceso de corte y conexión del circuito. Para proteger los contactos, reducir la pérdida de materiales de contacto y romper el circuito de manera confiable, se deben tomar medidas para extinguir el arco lo antes posible. Una forma es utilizar diferentes medios de extinción de arco para llenar entre los contactos dinámicos y estáticos del disyuntor.

Según los diferentes medios de extinción de arco, los disyuntores se pueden dividir en: disyuntores de aceite (con más o menos aceite), disyuntores de hexafluoruro de azufre (SF6), disyuntores de vacío, disyuntores de aire, etc. El principal equipo primario en los cuadros de alta y baja tensión con el que a menudo entramos en contacto en ingeniería es el disyuntor. Debido al hecho de que los contactos dinámicos y estáticos de un disyuntor generalmente están envueltos en un recipiente lleno de medio extintor de arco, el estado de apertura y cierre del disyuntor no se puede determinar directamente. Generalmente está determinado por los dispositivos auxiliares del disyuntor (como los punteros de posición de apertura y cierre).
