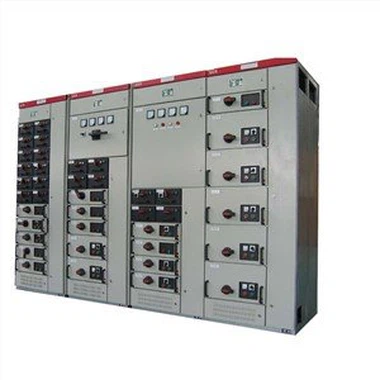

El panel de control completo de la baja tensión de la protección 400V sube al dispositivo de distribución GCS

El panel de control de bajo voltaje de protección completa de 400V sube aparamenta GCS



El gabinete de distribución extraíble de bajo voltaje GCS es adecuado para frecuencia CA trifásica de 50 Hz, voltaje de trabajo nominal de 380 V, corriente nominal de 4000 A e inferior en sistemas de generación/suministro de energía como potencia, distribución y control centralizado del motor, compensación de electrofusión. El producto cumple con IEC60439-1, gb7251.1, JB/t9661 y otros estándares.

características:

Conector: Enchufe único para líneas de entrada y salida de cajones, que se puede utilizar directamente con canales metálicos. El conector secundario tiene un cableado práctico y bonito.

Grado de protección	1P40
Tensión de trabajo nominal	CA, 380(V)
Frecuencia	50Hz
Tensión nominal de aislamiento	660V
Las condiciones de trabajo
Ambiente	Adentro
Altitud	Menor o igual a 2000m
Temperatura ambiente	-5 grado ~+ 40 grado
La temperatura mínima en almacenamiento y transporte.	-30 grado
Humedad relativa	Menor o igual al 90%
Capacidad del motor de control (kW)	0.4~155

Entorno de servicio

a) Temperatura del aire: Temperatura máxima: +40 grado; Temperatura mínima:-15 grados

b) Humedad: Humedad promedio mensual 95%; Humedad media diaria 90%.

c) Altitud sobre el nivel del mar: Altitud máxima de instalación: 1000M.

d) Aire ambiente no aparentemente contaminado por gases, vapores, etc., corrosivos e inflamables.

e) Sin sacudidas violentas frecuentes

0.Parámetro técnico de la aparamenta de baja tensión 4KV:

			Parámetro
Tensión nominal		V	400	690
Tensión nominal de aislamiento		V	690	1140
Tensión nominal de resistencia al impacto		V	6000	10000
Capacidad nominal de interrupción de cortocircuitos de trabajo		ka	18~100	10~75
Máxima capacidad nominal de interrupción de cortocircuitos		ka	25~120	20~85
Frecuencia nominal		Hz	50/60
Corriente nominal		A	400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300
Potencia nominal de control		V	CA 110/220/380, CC 110/220
Dimensión (Unidad: mm)	MNS/GCS/GGD	ancho	400,600,800,1000,1200
		profundidad	600,800,1000
		altura	2200

Aparamenta eléctrica trifásica de baja tensión MNS

Entorno operativo:

1) Temperatura ambiente: -10 grados -+40 grados;

2) Altitud: alto voltaje menor o igual a 1000 metros, bajo voltaje menor o igual a 2500 metros (el departamento técnico diseñará especialmente si excede);

3) Humedad relativa: menor o igual al 85%

4) Intensidad sísmica: Menor o igual a magnitud 8;

5 Aplicar en lugares sin fuego, sin peligro de explosión, sin contaminación grave, sin corrosión química ni vibraciones violentas.

aparamenta de baja tensión

Estándar ejecutivo:

GB7251 Dispositivo de control y aparamenta de conjunto completo de baja tensión

GB3906-2006 3.6kV~40.5kV AC dispositivo de control y aparamenta con gabinete metálico

MNS 低压抽出式柜体

El gabinete de distribución de tipo extraíble de bajo voltaje es adecuado para el sistema de suministro y generación de energía con una frecuencia de CA trifásica de 50 Hz, un voltaje de trabajo nominal de 380 V y una corriente nominal de 4000 A o menos, que se utiliza para energía, distribución y centralización de motores. Control y compensación de capacitancia. Es ampliamente utilizado en centrales eléctricas, petróleo, industria química, metalurgia, textiles, edificios de gran altura y otros lugares. El producto cumple con iec60439, gb7251.1, JB/t9661 y otros estándares.

















P5: ¿Está disponible OEM/ODM?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Contamos con equipos de diseño e ingeniería, podemos personalizar los productos según los dibujos o requisitos de los clientes.

P6: ¿Es usted un fabricante o una empresa comercial?
R: Somos una fábrica. Como fabricante 100% profesional con 20 años de experiencia en fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100%.

P7: ¿Se puede negociar el precio?

R: Sí, el precio es negociable. Se puede cambiar según su cantidad o paquete.

P8: ¿Qué tal la inspección?

R: Contamos con todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal y la prueba de vida mecánica.

P9: ¿Cuáles son las condiciones de pago?

R: Se aceptan TT, Paypal, Western Union, Alibaba Trade Assurance y L/C. 30% T/T por adelantado, 70% restante antes del envío.

P10: ¿Cuál es el servicio que ofrece la empresa?

R: Contamos con un equipo de ingenieros profesionales que pueden diseñar y desarrollar el molde para cumplir con los diferentes requisitos del cliente.

También contamos con el equipo de ventas para ofrecer un buen servicio desde la preventa hasta la posventa.





SERVICIO:

Ofrecemos servicio postventa gratuito durante un año.

Consejos para cotizar y realizar pedidos:

El cliente deberá especificar los siguientes elementos:

♠ Esquema del circuito primario y diagrama del sistema unifilar.
♠ Diagrama esquemático del circuito secundario, los cables se conectarán de acuerdo con el estándar de fábrica si el cliente no tiene ningún requisito;
♠ Esquema de disposición de aparamenta, vista en planta de subestación de energía eléctrica.
♠ Especificación detallada y parámetro del elemento eléctrico de cada circuito;
♠ Color de la superficie del cuadro;
♠ Otros requisitos.

Términos comerciales:

1.Pago: 1) 30% por adelantado, 70% restante contra copia de B/L
2.Puerto de carga: puerto de Qingdao o puerto de Lianyungang
3.Descuentos: ofrecidos según la cantidad del pedido.
4.Tiempo de entrega: 10-30 días según las cantidades del pedido
5.Paquete: caja de madera y paleta de madera y se puede personalizar

Este producto suele ser personalizado.
Somos fabricante y contamos con un departamento técnico profesional que puede diseñar y aportar soluciones según las necesidades del cliente.
Haga clic en el botón a continuación para enviarnos la información y nuestro personal de ventas se comunicará con usted para brindarle los dibujos de diseño.



Aquí están nuestros ejemplos de clientes para su referencia.



Clientes nepaleses

	Aparamenta extraíble GCS LV
S.N.	Especificaciones	Sí/No/Si corresponde
	Cuadro Eléctrico (Armario de distribución extraíble de baja tensión)
	Fabricante
	Marca
	Tipo/Modelo	GCS
	País de origen
1	Descripción de la función
1.1	Es un grupo de gabinetes extraíbles de aparamenta de bajo voltaje que se pueden operar de manera fácil y segura.
2	Requerimientos operacionales
2.1	El suministro eléctrico se puede desconectar de forma manual y automática en caso de sobrecarga y cortocircuito.
3	Configuración del sistema
3.1	Armario extraíble para aparamenta de baja tensión con todos los componentes esenciales y barra colectora de cobre.
4	Especificaciones técnicas	Calificaciones
4.1	Tensión nominal del circuito principal	400V
4.2	Frecuencia nominal	50Hz
4.3	Tensión nominal de aislamiento	690V (1000V)
4.4	Corriente máxima de trabajo de la barra colectora principal (cobre)	1000A
4.5	Corriente nominal soportada de la barra colectora principal	100KA/1s
4.6	Nivel de protección	IP40
4.7	Modo operativo	Manual y Automático
4.8	Tipo cajón metálico	8E o 16E o equivalente
4.8.1	Cajón 400A	1 no.
4.8.2	Cajón 300A	1 no.
4.8.3	Cajón 250A	1 no.
4.8.4	Cajón 200A	2 No.
4.8.5	Cajón 150A	2 No.
4.8.6	Cajón 100A	2 No.
4.9	Dimensión exterior	Aprox. (80cm X 105cm X 220cm)
4.10	Cada cajón debe tener un 3-amperímetro digital o analógico para medir la corriente 3-de fase (RYB) individualmente
4.11	La barra colectora debe ser de cobre trifásico de cuatro cables con conexión a tierra de protección (R,Y,B,N,PE).
4.12	El MCCB debe ser de alta calidad y sensible.
4.13	El mecanismo de funcionamiento de los cajones debe ser sencillo y fluido.
4.14	La manija del cajón debe estar altamente aislada y ser resistente.
4.15	La dimensión exterior debe coincidir aproximadamente con (80 cm X 105 cm X 220 cm).
4.16	El diseño exterior y el color deben coincidir según el diseño como se muestra en la imagen.
5	Bandeja de barra colectora
5.1	La bandeja de barras debe instalarse en la parte superior del compartimento de la unidad funcional, y la línea de conexión y la línea de alimentación común se pueden colocar en la bandeja.
5.2	La cantidad requerida de barras colectoras debe conectarse desde el sistema existente al gabinete instalado mediante un sistema de canalización con tuerca/perno según los requisitos.
6	Accesorios, repuestos y consumibles
6.1	Se debe proporcionar una manija adicional (de repuesto) (manija de cambio) para cada cajón.	18 piezas
6.2	Se deben incluir todos los accesorios y piezas estándar necesarios para operar el gabinete, incluidas todas las herramientas estándar. Además, especifique la cantidad de cada artículo incluido (incluidos los artículos no especificados anteriormente)
7	Entorno operativo
7.1	El sistema ofrecido deberá estar diseñado para funcionar normalmente según las condiciones del país del comprador (Nepal). Las condiciones incluyen suministro de energía, clima, temperatura, humedad, etc.)
8	Estándares y requisitos de seguridad
8.1	Debe ser suministrado por una empresa de fabricación que tenga IEC 60439-1:2009 e ISO 9001:2015.
9	Entrenamientos
9.1	Se debe proporcionar un manual de usuario completo y pautas de servicio.
10	Garantía
10.1	Garantía integral por 2 años desde la aceptación y 1 año adicional de servicio gratuito después de la garantía.
11	Servicio de mantenimiento durante el período de garantía
12	Instalación y puesta en marcha
13	Documentación
13.1	Manual de funcionamiento del usuario en inglés
13.2	Manual de servicio (técnico/mantenimiento) en inglés
13.3	Lista de repuestos y accesorios importantes con su número de pieza y coste.
13.4	El fabricante deberá presentar el cuadro Sí/No que correlacione con el catálogo original y el documento.
13.5	El fabricante debe proporcionar la carta de autorización al proveedor.
13.6	El fabricante debe certificar al ingeniero de la empresa proveedora para la instalación y mantenimiento del tablero en Nepal.



SI NECESITA MÁS DETALLES, NO DUDE EN CONTACTARNOS
