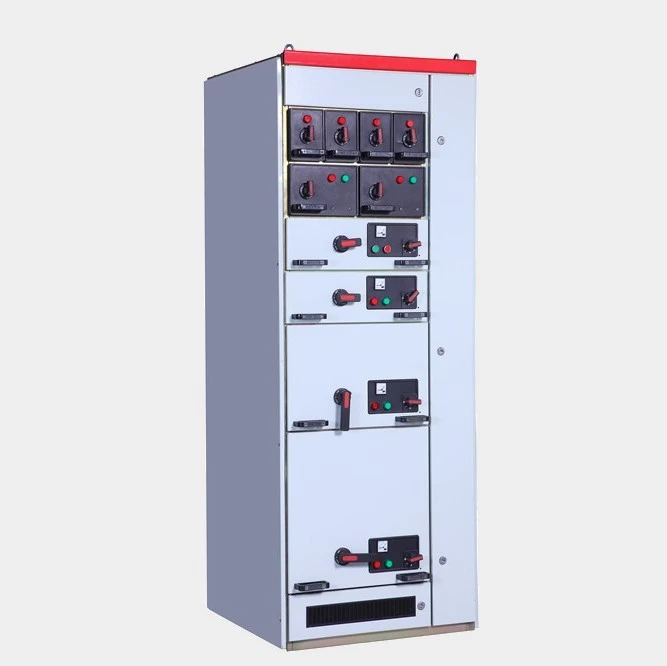

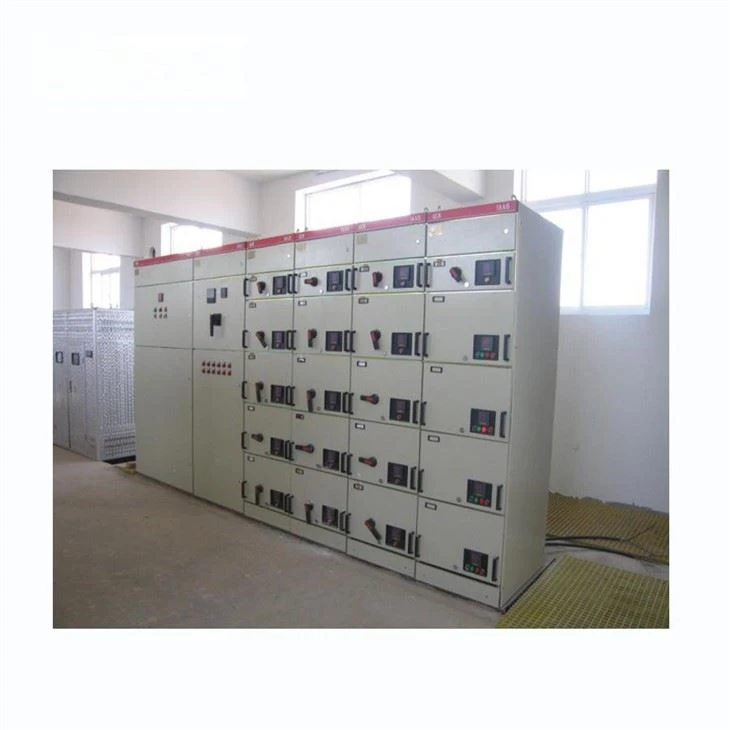

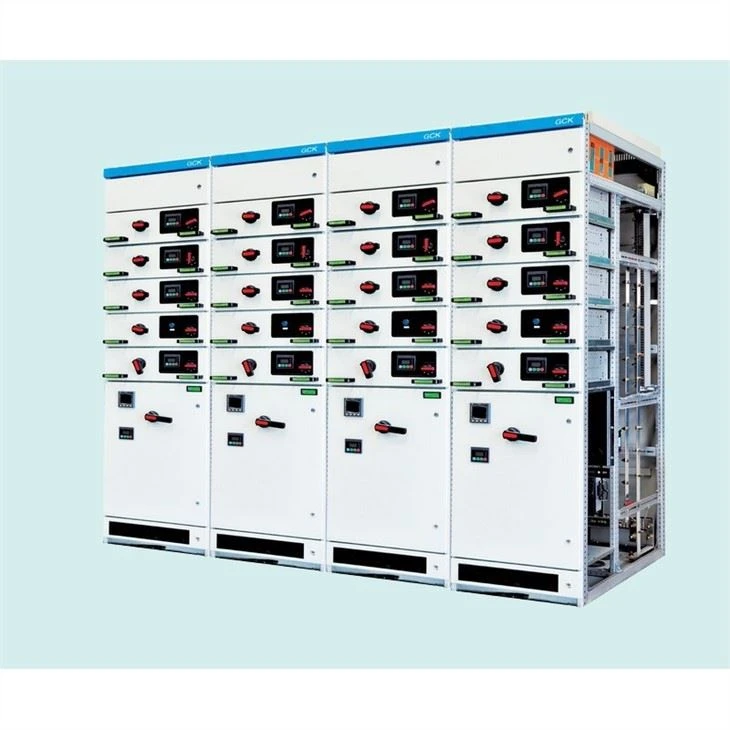

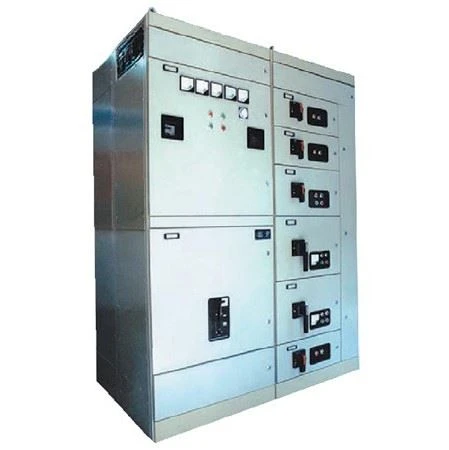

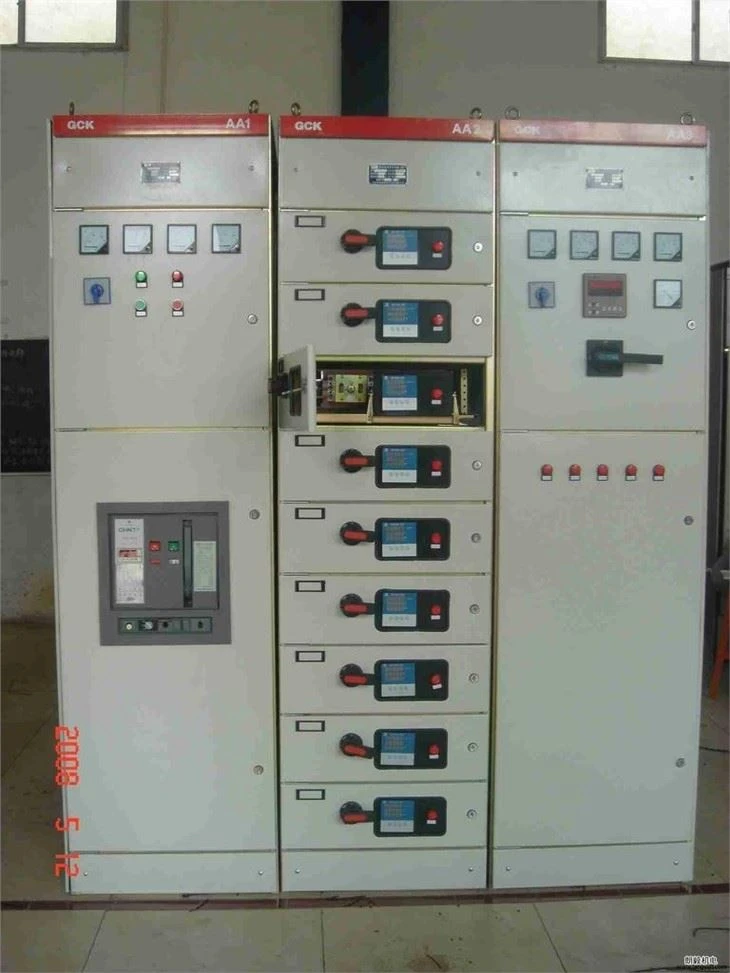

Gabinete de distribución de bajo voltaje GCK 304V

El tablero de distribución extraíble de bajo voltaje GCK está compuesto por un gabinete de centro de distribución de energía (PC) y un centro de control de motor (MCC), que es adecuado para plantas de energía, subestaciones, industrias y minería. y la corriente máxima de trabajo es 3150A. los usuarios de energía, como las empresas, se utilizan como distribución de energía y control de motores. El producto cumple con el estándar iec439 y el gabinete de bajo voltaje GB7251, aparamenta y equipo de control Estándar nacional, con alta capacidad de ruptura, buena estabilidad dinámica y térmica, estructura avanzada estructura razonable, eléctrico práctico esquema, serie y universalidad. Todo tipo de unidades ricas y ricas en línea, un cuerpo de gabinete contiene más retorno, ahorra área de terreno, apariencia hermosa, alta protección verde, cortina segura, mantenimiento conveniente y otras ventajas

Envíeconsulta

Descripción

Gabinete de distribución de baja tensión GCK 304V

La aparamenta de baja tensión de la serie GCK (en lo sucesivo abreviada como aparamenta) es un dispositivo completo de distribución de energía para 3,6~24kV,3-fase CA 50Hz, sistema seccionado de bus único y de bus único. Se utiliza principalmente para la transmisión de energía de generadores medianos/pequeños en centrales eléctricas; recepción de energía, transmisión para subestaciones en distribución de energía y sistema de energía de fábricas, minas y empresas, y arranque de grandes motores de alto voltaje, etc., para controlar, proteger y monitorear el sistema. La aparamenta cumple con IEC298,GB3906-91. Además de usarse con un disyuntor de vacío doméstico VS1, también se puede usar con 3AH5 de Siemens doméstico ZN65A y VB2 de GE, etc., es realmente un dispositivo de distribución de energía con buen rendimiento. Para cumplir con los requisitos de montaje en pared y mantenimiento frontal, la celda está equipada con un transformador de corriente especial, para que el operador pueda mantenerla e inspeccionarla frente al corte.

CARACTERÍSTICA

El marco básico del gabinete de esta serie de productos es una estructura de ensamblaje combinado. Todas las partes estructurales del marco del gabinete se pueden conectar entre sí a través de tornillos, y luego se puede ensamblar un gabinete de distribución completo agregando puertas, deflectores, particiones, cajones, soportes de montaje, barras colectoras y componentes eléctricos según sea necesario. El gabinete tiene las siguientes características:

1. El marco está hecho de acero de formas especiales, el uso de posicionamiento de placa tridimensional, conexión de perno sin estructura de soldadura, para evitar la deformación de soldadura y la generación de tensión. mejorar la precisión de la instalación. el marco y las partes cero del orificio de instalación según el módulo de cambio de E-25mm.

2 se galvaniza la estructura interna, el panel, la placa lateral y el exterior de cada panel después de un tratamiento de decapado y fosfatado, mediante proyección electrostática de polvo epoxi.

3. En el gabinete de entrada del centro de energía (PC). la parte superior es el área de barras horizontales y la nueva sala de circuitos. debajo del área de barras horizontales. El disyuntor puede equiparse con la serie cw.rmw nacional o varios disyuntores producidos por compañías eléctricas extranjeras, como los disyuntores de la serie Emax producidos por la empresa ABB y los disyuntores inteligentes, etc.

Parámetro técnico

No.	Contenido		Unidad	Valor
1	Tensión nominal de funcionamiento		V	380/690
2	Voltaje de aislamiento nominal		V	660/1000
3	Frecuencia nominal		Hz	50
4	Barra principal de autobuses	Corriente nominal	A	<3150
		Corriente de resistencia nominal de corta duración (ls)	kA	<80
		Corriente pico nominal soportada	kA	<143
5	Autobús de distribución	Corriente nominal	A	<1000
		Barra de distribución (Is) Corriente de resistencia nominal de corta duración (ls)	kA	<50
		Corriente pico nominal soportada	kA	<105
6		auxiliar circuito Frecuencia Voltaje soportado en Imin	kV	2
7		Tensión nominal soportada de impulso	kV	8
8		Grado de protección	IP	P54 a IP54
9		Liquidación eléctrica	milímetro	>10
10		Distancia de fuga	milímetro	>12.5
11		Nivel de sobretensión	-	III/IV
12		Clase de contaminación	-	3

TALLER

production line1

workshop

CERTIFICADO

CQC

EXHIBICIÓN

VISIÓN GENERAL DE LA EMPRESA

Preguntas más frecuentes

Q5 : ¿Está disponible OEM/ODM?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Tenemos equipos de diseño e ingeniería, podemos personalizar productos de acuerdo con el dibujo o los requisitos de los clientes.

Q6 : ¿Es usted fabricante o empresa comercial?
R: Somos una fábrica, como fabricante 100 por ciento profesional con 20 años de experiencia en la fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100 por ciento.

Q7 : ¿Se puede negociar el precio?

A: Si, el precio es negociable. Se puede cambiar según su cantidad o paquete

Q8 :¿Qué hay de la inspección?

R: Tenemos todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal, la prueba de vida mecánica.

Q9 :¿Qué son las condiciones de pago?

A: T.T, PayPal, unión occidental, Garantía comercial de Alibabay L/C es aceptable. 30 por ciento T/T por adelantado,70 por cientoSaldo antes del envío.
