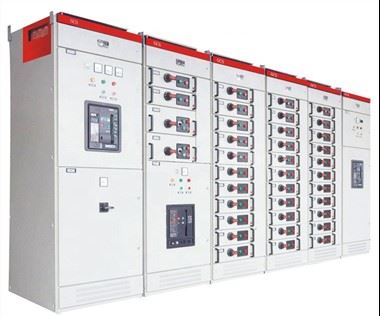

MNS 50A Aparamenta extraíble Tablero de panel eléctrico LV

MNS 50A Tablero de panel eléctrico LV de tablero de distribución extraíble









Aparamenta eléctrica trifásica de baja tensión MNS

Entorno operativo:

1) Temperatura ambiente: -10 grado - más 40 grados;

2)Altitud: alto voltaje menor o igual a 1000 metros, bajo voltaje menor o igual a 2500 metros (el departamento técnico diseñará especialmente si excede);

3) Humedad relativa: menor o igual al 85 por ciento

4) Intensidad sísmica: Menor o igual a magnitud 8;

5Aplicar a los lugares sin fuego, sin peligro de explosión, sin contaminación grave, sin corrosión química y sin vibraciones violentas.

Aparamenta de BT

Estándar ejecutivo:

GB7251 Dispositivo de control y aparamenta de conjunto completo de baja tensión

GB3906-2006 3.6kV~40.5kV CA Dispositivo de control y aparamenta con gabinete de metal



			Parámetro
Tensión nominal		V	400	690
Tensión nominal de aislamiento		V	690	1140
Tensión nominal de resistencia al impacto		V	6000	10000
Capacidad nominal de ruptura de cortocircuito de trabajo		kA	18~100	10~75
Máxima capacidad nominal de ruptura de cortocircuito		kA	25~120	20~85
Frecuencia nominal		Hz	50/60
Corriente nominal		A	400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300
Potencia nominal de control		V	CA 110/220/380, CC 110/220
Dimensión (Unidad: mm)	SMN/GCS/GGD	ancho	400,600,800,1000,1200
		profundidad	600,800,1000
		altura	2200



Los cajones de BT se utilizan para circuitos de distribución de energía y son relativamente simples. Siempre que se pueda instalar el disyuntor de caja moldeada, las barras de cobre del cajón de distribución de energía de alta corriente 630A son fáciles de colocar. La conexión de la barra de cobre es equivalente a fijar el enchufe en una posición, lo que no favorece la alineación de las posiciones izquierda y derecha de los contactos y puede provocar un contacto unilateral del enchufe. El uso de abrazaderas dobles puede evitar el contacto unilateral del tapón causado por la desviación del cajón o la fuerza adicional sobre el tapón. El antiguo gabinete B usa conexiones de cable y requiere varios juegos de enchufes. Para garantizar que el cajón no se incline hacia atrás, en la parte superior también hay una placa de posicionamiento.



Falla de quemado y contramedidas del gabinete de interruptores de cajón de bajo voltaje MNS



Muchos clientes de ingeniería eléctrica prefieren la aparamenta tipo cajón de baja tensión MNS por sus ventajas, como el mantenimiento conveniente, los circuitos de salida de múltiples grupos y el tamaño reducido. Aunque hay muchos fabricantes en el campo, existen diferentes niveles de experiencia técnica y volumen de producción. Muchas fábricas de interruptores pequeñas y medianas, debido a su base técnica débil, no conocen las especificaciones y estándares relacionados con la maquinaria y el equipo en la sala de distribución. Existen riesgos en el diseño e instalación de gabinetes de cajones y gabinetes de distribución, aunados a una mala gestión de operación y mantenimiento por parte del cliente, y el envejecimiento de los componentes en los gabinetes debido al aumento del tiempo de operación, lo que conducirá a una alta incidencia de aparamenta de alta tensión. accidentes e incluso accidentes mayores como daños por quemaduras.

1. Fallos comunes experimentados

En la mañana del 28 de julio de 2019, un gabinete de cajón de bajo voltaje de MNS que funcionaba normalmente en cierta sala de distribución se encendió repentinamente y se incendió. Para evitar la expansión de las fallas comunes, el personal de gestión de operación y mantenimiento en el sitio succionó el interruptor de alimentación de 35 kV del nivel superior y llevó a cabo la extinción de incendios. Sin embargo, la extinción de incendios de inmediato no provocó que el modelo a gran escala se incendiara. Se determinó que el fuego abierto era el gabinete del alimentador D28 en el lado inferior de presión, que estaba severamente quemado y había perdido su función operativa. Los gabinetes adyacentes no se vieron afectados, y luego de extinguir el fuego, los fondos de carga clave se invirtieron en la ruta reservada y los fondos se pusieron nuevamente en funcionamiento.

Después de confirmar con el personal en el lugar, la sala de distribución se financió por completo y se puso en funcionamiento en 2005, y funcionó normalmente durante el período sin ningún registro de mantenimiento. Antes de que existiera el sistema de alarma contra incendios, el interruptor de salida de energía y la carga de cada equipo no tenían la falla común, el disparo de energía, la falla de energía y el arranque y apagado a gran escala de máquinas y equipos (equipos). Al mismo tiempo, la inspección del registro de operación confirmó que el amperímetro de interruptor trifásico de cinco hilos de cada módulo era normal y que no había ninguna condición de carga.



El gabinete de cajón de bajo voltaje MNS es un equipo de distribución clave para el software del sistema de presión inferior de la sala de distribución. Basado en la expectativa de este accidente, el fabricante de interruptores de alto voltaje debe darle gran importancia y seguir estrictamente los estándares de la industria nacional para el diseño, la producción y la instalación. Como cliente de ingeniería eléctrica, también se debe llevar a cabo el mantenimiento, la conservación y el mantenimiento regulares de la maquinaria y el equipo para garantizar el funcionamiento normal de la maquinaria y el equipo en conjunto.

Calibración del interruptor de alimentación del armario del cajón del módulo MNS 1 después de la desconexión del derivador:

Interruptor de alimentación del gabinete del cajón

1. Después de desconectar el interruptor de alimentación principal (disyuntor de caja moldeada) en el módulo de salida del grupo debido a fallas comunes, la manija de la puerta de la organización de operación real todavía estaba en la posición "Å" (recerrando).

1. Sobre el módulo (gabinete), la manija de la puerta de la organización de recierre (en la dirección opuesta) debe girarse a la posición de REINICIO de 45 grados en la esquina inferior izquierda, y luego la manija de la puerta (en el sentido de las agujas del reloj) debe girarse a la posición " posición ○" (cerrada). En este punto, el interruptor de aislamiento vuelve a la posición de succión normal (en el caso de espera en caliente) para la calibración y el funcionamiento real.

2. La operación real de reenganche solo puede realizarse después de que se haya realizado la calibración.





























P5: ¿OEM/ODM está disponible?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Tenemos equipos de diseño e ingeniería, podemos personalizar productos de acuerdo con el dibujo o los requisitos de los clientes.



P6: ¿Es usted fabricante o empresa comercial?
R: Somos una fábrica, como fabricante 100 por ciento profesional con 20 años de experiencia en la fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100 por ciento.



P7: ¿Se puede negociar el precio?

R: Sí, el precio es negociable. Se puede cambiar según su cantidad o paquete



P8: ¿Qué hay de la inspección?

R: Tenemos todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal, la prueba de vida mecánica.



P9: ¿Qué son las condiciones de pago?

R: TT, Paypal, Western Union, garantía comercial de Alibaba y L/C son aceptables. 30 por ciento T/T por adelantado, 70 por ciento de saldo antes del envío.



P10: ¿Cuál es el servicio que ofrece la empresa?

R: contamos con un equipo de ingenieros profesionales que puede diseñar y desarrollar el molde para llegar a diferentes requisitos del cliente.

También contamos con el equipo de ventas para ofrecer un buen servicio desde la preventa hasta la posventa.



Este producto se suele personalizar.
Somos un fabricante y contamos con un departamento técnico profesional que puede diseñar y brindar soluciones de acuerdo con las necesidades del cliente.
Póngase en contacto con nuestro personal de ventas para obtener dibujos de diseño.

Aquí están nuestros ejemplos de clientes para su referencia.
