Configuración de Subestación Compacta 24KV 250kva

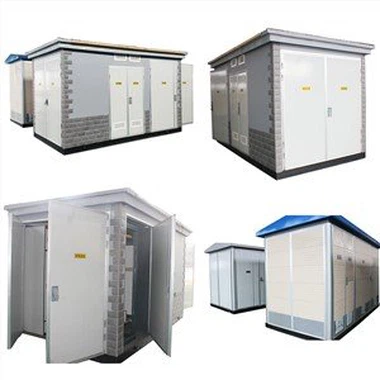

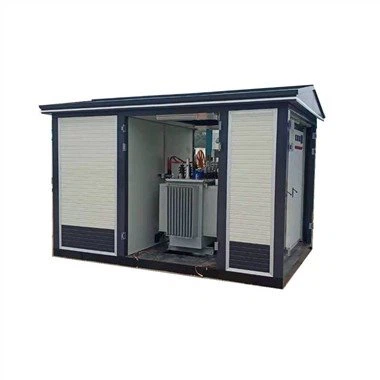

Subestación transformadora compacta 24KV 250kva

Lugares aplicables para subestaciones tipo caja

1. Utilizado como transformador de caja de alumbrado público: tanto los transformadores de caja de estilo europeo como de estilo americano tienen ventajas sobre las salas eléctricas tradicionales de ingeniería civil en sistemas de energía de carga pequeña. La subestación tipo caja tiene un costo mucho menor en comparación con las salas eléctricas ordinarias y una apariencia hermosa. Los transformadores de caja de estilo europeo también pueden usar carcasas de tipo paisaje, lo que lo convierte en un hermoso paisaje.

2. Consumo de electricidad en parques y áreas residenciales: Las subestaciones tipo caja se utilizan a menudo para el suministro de energía en parques y áreas residenciales. Los parques y las zonas residenciales suelen perseguir la estética y ocupar espacio. Las subestaciones tipo caja resuelven de manera efectiva estos dos problemas, con una apariencia hermosa y un tamaño reducido.

3. Electricidad industrial y minera: debido a la complejidad del terreno y el alto costo de tiempo, áreas como fábricas y minas tienen altos requisitos de equipos de suministro de energía. La subestación tipo caja es fácil de instalar, con una pequeña cantidad de construcción en el sitio y un nivel de protección de IP33, lo que puede reducir en gran medida la cantidad y duración de la construcción. Se instala en zonas con terreno complejo.

4. Uso temporal de electricidad: la unidad de construcción a menudo cambia la ubicación del uso de electricidad con la reubicación del sitio de construcción, por lo que se necesita un conjunto de equipos de distribución móviles. La subestación tipo caja tiene buena movilidad y suficiente capacidad de carga, lo que puede satisfacer completamente la demanda temporal de electricidad del sitio de construcción.

1, la función y características de la subestación de caja

La subestación tipo caja se refiere a un dispositivo de distribución exterior que instala aparamenta y transformadores de alta y baja tensión juntos en una caja cerrada. La función principal es proporcionar la energía eléctrica necesaria para los usuarios de alta o baja tensión. Tiene las siguientes características:

1. Huella pequeña. La instalación de una subestación tipo caja puede ahorrar más de dos tercios del área de terreno en comparación con la construcción de una subestación del mismo tamaño.

2. Métodos de combinación flexibles. La estructura de las subestaciones tipo caja es relativamente compacta, con cada caja formando un sistema independiente, lo que hace que el método de combinación sea flexible y variable. El usuario puede combinar libremente algunos modos según la situación real para satisfacer las necesidades de diferentes lugares.

3. Aspecto hermoso, fácil de coordinar con el medio ambiente. La carcasa de la caja se puede seleccionar en diferentes colores según las diferentes ubicaciones de instalación, lo que facilita la coordinación con el entorno circundante. Está especialmente indicado para zonas densamente pobladas como urbanizaciones, estaciones, puertos, aeropuertos, parques, cinturones verdes, etc. Puede utilizarse como subestación fija o subestación móvil.

4. Baja inversión y corto ciclo de construcción. Las subestaciones tipo caja reducen la inversión entre un 40 y un 50 por ciento en comparación con las subestaciones convencionales de la misma escala, y el ciclo de construcción e instalación se puede acortar significativamente. Al mismo tiempo, la carga de trabajo de mantenimiento diario de la subestación tipo caja también es relativamente pequeña.

2, Tipos de subestaciones tipo caja

1. Tipo de montaje

Instale el conjunto completo de dispositivos y transformadores de alta y baja tensión en cajas metálicas, y deje pasillos operativos en los dispositivos de distribución de alta y baja tensión. Este tipo de transformador de caja tiene un gran volumen y rara vez se usa en la actualidad.

2. Tipo de dispositivo combinado

En lugar de utilizar el conjunto completo de dispositivos existente, los equipos eléctricos de control y protección de alto y bajo voltaje se empaquetan directamente en la caja, formando un todo. El diseño se considera libre de mantenimiento, sin pasillos de operación y una caja pequeña, también conocida como transformadores de caja de estilo europeo o transformadores de caja ordinaria.

3. Un tipo de cuerpo

Simplifique los dispositivos de control y protección de alto voltaje, y coloque los dispositivos de distribución de alto y bajo voltaje y el cuerpo principal del transformador en el tanque de aceite del transformador juntos para formar un todo, más pequeño, cerca del transformador sumergido en aceite del misma capacidad, que es 1/3 del transformador tipo caja europeo. También conocido como transformador de caja de estilo americano o transformador de caja compacta.

3, estructura de la subestación de caja

1. Estructura del transformador de caja de estilo europeo

(1) En China, las subestaciones tipo caja de estilo europeo se usan comúnmente, con tres partes, cada una de las cuales consta de una habitación, formando una estructura "mu" o "pin". Los modelos de uso común incluyen ZBW y XWB. Los diagramas transversales y de cableado se muestran en la Figura GYPD00102003-1. La cámara de alta tensión del transformador de caja de estilo europeo es un interruptor de carga de red en anillo, línea doble o unidad terminal, con un volumen pequeño y compatibilidad con el gabinete de red en anillo. Adoptando un diseño compacto seguro y confiable, con una función integral de enclavamiento contra el mal funcionamiento, alta confiabilidad y operación y mantenimiento convenientes. Los equipos de alto voltaje generalmente adoptan una combinación de interruptor de carga y fusible. El fusible está equipado con un impactador. Después de que se funde el fusible, el percutor empujará el mecanismo de liberación y el interruptor de carga trifásico se abrirá al mismo tiempo para evitar la operación de pérdida de fase. Al mismo tiempo, si se utiliza un mecanismo de operación eléctrico, se puede implementar la función de automatización de la distribución. La salida del cable de 10 kV de la estructura de la red en anillo está equipada con un indicador de falla a tierra y un sensor de secuencia cero. Los transformadores pueden ser sumergidos en aceite o de tipo seco, con cableado D, yn11. Teniendo en cuenta la disipación de calor desfavorable, se puede utilizar ventilación natural o ventilación forzada superior. La sala de baja tensión está equipada con medición y compensación de potencia reactiva, y el circuito secundario y la cantidad de líneas salientes se pueden diseñar de acuerdo con las necesidades del usuario para satisfacer las diferentes necesidades. La carcasa exterior está hecha de placa de acero o placa de aleación, con una cubierta superior de doble capa y un buen aislamiento. La apariencia y el color se pueden coordinar con el entorno. La cámara de alto voltaje, la cámara del transformador y la cámara de bajo voltaje están separadas en compartimentos independientes por tabiques. Para monitoreo y mantenimiento, se instalan dispositivos de iluminación en cada compartimento y el interruptor de iluminación se controla desde la puerta.

2. Estructura del transformador de caja de estilo americano

(1) El transformador de caja de estilo americano comparte un interruptor de alto voltaje y un transformador en el mismo tanque de aceite. Los modelos comunes de transformadores de caja de estilo americano incluyen ZB1336, GE y COOPER.

El transformador de caja de estilo americano adopta una estructura completamente sellada y completamente aislada, con alta seguridad. Se puede usar para redes y terminales de anillo, y el alto voltaje se controla mediante un interruptor de carga de aceite de cuatro posiciones de enlace trifásico tipo T o tipo V

(2) El transformador adopta un fusible de respaldo conectado en serie con un fusible enchufable para brindar protección. El fusible de respaldo está instalado dentro de la caja y solo actúa cuando hay una falla de fase interna en el transformador de la caja, utilizado para proteger la línea de alta tensión. El fusible enchufable se funde cuando hay un cortocircuito o una sobrecarga en el lado secundario.

Los cables de alta tensión se conectan a manguitos con buen rendimiento de aislamiento, que se conectan a enchufes de cable tipo codo para sellar las partes vivas. El enchufe de cable tipo codo es un enchufe aislado completamente blindado que se puede cargar y desconectar por completo, equivalente a un interruptor de carga. Sin embargo, si está conectado a un punto de cortocircuito, se debe reemplazar el enchufe tipo codo y el manguito.

4, operación de subestación de caja

1. La subestación tipo caja debe colocarse en un lugar relativamente alto, no en áreas bajas, para evitar que el agua de lluvia ingrese a la caja y afecte la operación del equipo. Al verter plataformas de hormigón, se deben dejar espacios en los lados de alta y baja tensión para facilitar el tendido de cables hacia adentro y hacia afuera. Al excavar los cimientos, si se encuentra con el suelo formado por la acumulación de basura o suelo corrosivo, debe excavarse hasta obtener suelo sólido, luego rellenarse con suelo de buena calidad y compactarse, y luego rellenarse con tres capas de suelo o grava para garantizar la estabilidad. de la fundación

2. La puesta a tierra y la conexión neutra de la subestación tipo caja comparten una red de puesta a tierra común. La rejilla de puesta a tierra generalmente adopta el método de conducir pilotes de puesta a tierra en las cuatro esquinas de la base y luego conectarlos como un todo. Debe haber dos conexiones confiables entre la subestación tipo caja y la red de puesta a tierra. Después de la operación, la conexión a tierra debe revisarse regularmente para asegurarse de que no esté suelta o corroída. Mida periódicamente la resistencia de puesta a tierra, que no supere los 4 Ω.

3. La subestación tipo caja adopta principalmente refrigeración por circulación de aire natural. Por lo tanto, no se deben apilar escombros a su alrededor, especialmente en la puerta de la sala del transformador. Los orificios de ventilación de las persianas también deben limpiarse regularmente para garantizar que el equipo no exceda la temperatura máxima permitida.

Después de que se dispare el disyuntor de bajo voltaje, se debe identificar la causa antes de que se pueda transmitir energía para evitar que el accidente se extienda.

5. La cámara de alto voltaje de la subestación tipo caja debe estar equipada con pararrayos de óxido de zinc, y el método de instalación debe ser conveniente para la prueba y el reemplazo.

6. Los equipos tales como interruptores de red en anillo, transformadores, pararrayos, etc. en la sala de alto voltaje deben inspeccionarse y mantenerse regularmente, los defectos deben descubrirse y tratarse de manera oportuna y las pruebas preventivas de aislamiento deben realizarse regularmente. Si se suspende durante más de 3 meses y se vuelve a poner en funcionamiento, se debe realizar una prueba preventiva completa del proyecto.

7. Para reemplazar un fusible de alto voltaje sin capacidad de ruptura, el transformador debe estar apagado, y el enclavamiento mecánico debe liberarse correctamente durante la operación, y debe usarse una varilla de operación aislada.

8. Todos los orificios para cables entrantes y salientes de la subestación tipo caja deben sellarse para evitar que entren animales pequeños y causen accidentes.

9. Debe tener una señal de advertencia de "peligro de alto voltaje" y un número de placa de identificación para equipos eléctricos

Configuración del lado de alta tensión del transformador de caja

(1) El transformador de caja se divide en tipo de terminal y tipo de red en anillo según el método de cableado principal en el lado de alto voltaje. El transformador de caja de tipo terminal no necesita considerar cableado adicional: si el lado de alto voltaje es uno en múltiples salidas o múltiples en una salida (principalmente uno en dos salidas o tres salidas, o dos entradas una salida o dos salidas), se puede considerar como un transformador de caja tipo red en anillo.

(2) Los transformadores de caja de estilo europeo tienen configuraciones de disyuntores en el lado de alto voltaje, así como protección de combinación de fusibles de interruptor de carga. Teniendo en cuenta el costo de los transformadores de caja, para transformadores de caja con una capacidad que no exceda los 800 kV · A y requisitos bajos para la configuración de protección del lado de alta tensión, se utiliza a menudo este último.

(3) Los interruptores de carga de alto voltaje configurados en transformadores de caja de estilo europeo son en su mayoría interruptores de carga de hexafluoruro de azufre FLN-12.

(4) La corriente nominal del fusible fundido de alto voltaje para protección se selecciona de acuerdo con la siguiente fórmula:

Irr=KIgmáx

En la fórmula, Irr - corriente nominal de la masa fundida, A; K - coeficiente, generalmente tomado como 1.3:

Igmax - Corriente nominal en el lado de alta tensión del transformador.

(5) Teniendo en cuenta la seguridad de la operación y el mantenimiento, la configuración del lado de alto voltaje de los transformadores de caja de estilo europeo debe cumplir con los siguientes requisitos.

① Cuando el interruptor de carga está desconectado, hay un dispositivo de conexión a tierra para garantizar la seguridad del mantenimiento.

② El interruptor de carga y el interruptor de aislamiento garantizan un bloqueo mutuo para garantizar un funcionamiento seguro.

(6) Debido a la combinación del interruptor de carga de alto voltaje y el fusible, el transformador de caja de estilo americano se ensambla en la misma caja sumergida en aceite, incluido el interruptor de carga de posición, el fusible de respaldo, el fusible enchufable y el transformador. El tipo de red en anillo se logra convirtiendo los terminales de conexión internos del interruptor de carga de posición.



FOTO DEL PRODUCTO

TALLER DE FÁBRICA

VISIÓN GENERAL DE LA EMPRESA

EXHIBICIÓN

EMBALAJE Y ENTREGA



Este producto se suele personalizar.
Somos un fabricante y contamos con un departamento técnico profesional que puede diseñar y brindar soluciones de acuerdo con las necesidades del cliente.
Póngase en contacto con nuestro personal de ventas para obtener dibujos de diseño.

Aquí están nuestros ejemplos de clientes para su referencia.

clientes afganos

REQUISITOS TÉCNICOS Y CARACTERÍSTICAS DEL EQUIPO
Re:82 conjuntos subestación compacta
Artículo- No.	Lista de Datos Técnicos	Unidad	Requerido (en 3000 m	Datos ofrecidos
	Requisitos de datos del sistema
1.05.10	Conductor de cobre trenzado para puesta a tierra
	Fabricante	-
	Material	-	cobre
	Sección transversal	mm2	>50
	Longitud	m	>40
1.05.11	Varillas de puesta a tierra
	Fabricante	-
	Tipo	-
	Materia!	-
	Longitud	m
	Secciones por varilla	piezas
1.6	Subestaciones Compactas (Opción 1)
	Fabricante	-		fengyuan
	Tipo	-		Exterior
	Clase de protección global para subestación completa	-	IP 44	IP 44
	Material del recinto	-		soldado americano
	Dimensiones generales (ancho x largo x alto)
	para S/S con transformador 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ para S/S con transformador 1x100 kVA	mm/mm/mm		3000x1850x2150
	para S/S con transformador 1x160 kVA	mm/mm/mm		3000x1850x2150
	• para S/S con transformador 1x250 kVA	mm/mm/mm		3000x1850x2150
	Peso total
	■ para S/S con transformador 1x50 kVA	kg		1000 kg.
	■ para S/S con transformador 1x100 kVA	kg		1000 kg.
	■ para S/S con transformador 1x160 kVA	kg		1000 kg.
	■ para S/S con transformador 1x250 kVA	kg		1000 kg.
1.6.1	Equipo de aparamenta de 20 kV
	Fabricante	-		Chnt / Equivalente
	Tipo	-		RMU interior
	Tensión nominal	kV	20	20
	Tensión máxima de funcionamiento	kV	24	24
	Corriente nominal	A	400	400
	Corriente nominal de corta duración	kA	16	16
	Tensión soportada de frecuencia industrial nominal	kV	50	50
	Tensión soportada de impulso nominal (valor pico)	k-^pico	125	125
	Medio aislante		SF6/aire	SF6/aire
	clase de protección		lP4x	lP4x
