Manejo de fallas de subestación tipo caja

Manejo de fallas de subestación tipo caja

Precauciones de instalación en exteriores para subestaciones tipo caja

1. El conductor de puesta a tierra de la subestación tipo caja debe ser de cobre y el área de la sección transversal no debe ser inferior a 30 mm2. Para algunos equipos que intencionalmente reducen el tamaño del conductor de puesta a tierra, es fácil sufrir daños por rayos en el equipo.

2. La red de puesta a tierra de la subestación tipo caja también debe garantizar suficiente área de cobertura y profundidad. La red de puesta a tierra de la subestación tipo caja debe estar preferentemente enterrada a 1 m por debajo del suelo. Para reducir la resistencia, también se debe agregar algún electrodo de tierra vertical.

3. Las subestaciones tipo caja deben instalarse en áreas sin fuertes vibraciones e impactos, y no debe haber una inducción electromagnética significativa cerca. Las líneas de entrada y salida de cables deben cumplir con la distancia de seguridad de obra.

4. La instalación de las subestaciones tipo cajón deberá ser en un lugar seco y ventilado, instaladas en forma horizontal, con una pendiente no mayor a 5 grados.

5. El área de instalación de la subestación tipo cajón no deberá tener sustancias peligrosas tales como explosiones, así como la presencia de gases o líquidos corrosivos.

6. El uso al aire libre de la subestación tipo caja no requiere servicio, por lo que ocupa un área pequeña y tiene bajos costos de operación.



Medidas comunes de manejo de fallas eléctricas para subestaciones tipo caja

1. Medidas para el tratamiento de sobrecalentamiento de transformadores de caja. El sobrecalentamiento de los equipos eléctricos en las subestaciones tipo caja durante mucho tiempo puede conducir fácilmente al envejecimiento del aislamiento, lo que a su vez provoca juntas sueltas. Los cortocircuitos internos en las subestaciones tipo cajón también pueden provocar aumentos de temperatura e incluso desencadenar incendios. El devanado del transformador también es propenso a calentarse durante el funcionamiento y el calentamiento continuo puede dañar fácilmente el transformador. En respuesta al problema de sobrecalentamiento en las subestaciones tipo caja, es necesario limpiar rápidamente las sustancias residuales como el polvo dentro de la subestación. En segundo lugar, es necesario fortalecer el monitoreo de temperatura de varios equipos dentro del transformador de caja y emitir señales de advertencia de alta temperatura oportunas.

2. El interruptor de carga del transformador de caja está defectuoso. En las subestaciones tipo caja, los interruptores de carga rara vez fallan debido a sus propias fallas. Las razones principales de la falla del interruptor en carga son las siguientes: en primer lugar, el interruptor se ha utilizado durante mucho tiempo, lo que provocó la deformación del marco del interruptor, lo que provocó que el interruptor se aflojara y se cayera; En segundo lugar, la resistencia de los componentes no es satisfactoria, lo que provoca daños en el cambiador de tomas durante las operaciones de conmutación; La tercera razón es que la calidad del interruptor no está a la altura, y después de usarlo por un período de tiempo, hay situaciones como la rotura del eje. Para garantizar el funcionamiento estable del transformador de caja, el proceso de producción requiere una selección estricta de interruptores bajo carga, lo que garantiza la calidad de los interruptores y el proceso de instalación.

3. El interruptor de bajo voltaje del transformador de caja se disparó y falló. Hay dos razones principales para el disparo del interruptor de baja tensión en el transformador de caja, una de las cuales es una falla en la barra; El segundo es el mal funcionamiento del interruptor, etc. En caso de falla por disparo del interruptor de bajo voltaje, es necesario inspeccionar cuidadosamente la caja del transformador. Una vez que ocurre la protección contra sobrecorriente en el lado de bajo voltaje del transformador principal, el equipo relevante debe inspeccionarse inmediatamente y protegerse razonablemente. Al mismo tiempo, elimine el mal funcionamiento del mal funcionamiento del interruptor, centrándose en si se trata de una falla en la barra colectora o una falla en la línea. Inspeccione más a fondo el equipo relevante para ver si hay alguna fuga en la placa protectora de presión del equipo que se está utilizando. Si es necesario, utilice equipos profesionales para la inspección.



Mantenimiento de fallas de disparo en subestaciones tipo caja

1. Durante la etapa de operación de una subestación tipo caja, se presentan principalmente dos tipos de fallas: disparo del interruptor principal del transformador y disparo del interruptor de línea. El disparo del interruptor del transformador principal se divide además en tres fallas de disparo del lado del transformador principal y fallas de disparo del lado de baja tensión del transformador principal. La determinación de la causa del disparo del transformador en una subestación tipo caja se basa principalmente en el análisis de varios datos de monitoreo.

Cuando ocurre una falla de disparo en una subestación tipo caja exterior, el personal de mantenimiento debe acudir al sitio lo antes posible para restaurar la energía. El personal de mantenimiento primero verifica si hay daños graves en el equipo y luego verifica el funcionamiento del interruptor de disparo y la bobina de supresión de arco. Para los interruptores de almacenamiento de energía de resorte, es necesario verificar si el almacenamiento de energía de resorte está defectuoso. Para los interruptores electromagnéticos, la verificación principal es el fusible de alimentación del interruptor.

Cuando la falla de disparo por bajo voltaje ocurre en el transformador principal del transformador tipo caja, el enfoque principal es inspeccionar la protección de línea y la protección del transformador principal en el equipo de la subestación para encontrar la causa del accidente. Cuando la protección contra sobrecorriente en el lado de bajo voltaje del transformador es la única causa de la falla, la falla de la línea se puede eliminar y luego se puede inspeccionar la terminal de salida, seguida de la inspección del equipo de la subestación. Cuando también hay protección de línea en el lado de bajo voltaje del transformador para protección contra sobrecorriente, se puede determinar directamente como una falla de línea en función de si la línea está desconectada. El personal de mantenimiento no solo necesita verificar la posición de salida de la línea, sino también toda la línea. Solo después de eliminar la falla de línea, se puede manejar la falla de disparo de apertura y cierre.



Precauciones para la operación de protección contra incendios y explosiones de la subestación de caja

1. Las subestaciones tipo caja no pueden operar bajo sobrecarga a largo plazo, especialmente después de algunos años de uso, se debe prestar atención a problemas como el envejecimiento de la bobina y el envejecimiento del aislamiento para evitar que ocurran cortocircuitos.

2. Si se instala un transformador sumergido en aceite en una subestación tipo caja, también es necesario verificar regularmente el rendimiento del aislamiento del aceite del transformador y reemplazar el aceite del transformador no calificado a tiempo.

3. Durante la operación de subestaciones prefabricadas, el estado de operación del transformador debe monitorearse en todo momento para evitar el envejecimiento del aislamiento causado por el calentamiento prolongado del núcleo del transformador. Durante el mantenimiento, también se debe prestar atención a no dañar la capa de aislamiento.

4. Durante el mantenimiento diario de las subestaciones tipo caja, se debe prestar atención a los problemas de contacto de los cables y al manejo oportuno de los cables de contacto deficientes.

5. Los pararrayos se instalan en la aparamenta de alta tensión, los transformadores y la aparamenta de baja tensión de las subestaciones en caja prefabricadas para evitar daños por rayos en los equipos relacionados y proteger el funcionamiento seguro de la subestación en caja.

6. Durante la fase de diseño de la subestación tipo caja, es necesario considerar la situación de ventilación y disipación de calor, diseñar suficientes aberturas de ventilación y extractores. La subestación tipo caja de luz púrpura está equipada con extractores de aire tanto en la sala del transformador como en la de bajo voltaje, y la sala del transformador tiene un sistema automático de monitoreo de temperatura que puede controlar de manera efectiva la temperatura dentro de la subestación tipo caja.



Conclusión

Las subestaciones tipo caja generalmente se instalan al aire libre y se dejan desatendidas todo el año. Solo a través de inspecciones periódicas cada año se puede realizar un mantenimiento integral de la subestación tipo caja. El mantenimiento de las subestaciones tipo caja es una tarea peligrosa, y es aún más importante prestar mucha atención a la seguridad cuando se realiza el mantenimiento en vivo. El trabajo de mantenimiento del transformador de caja es complejo, engorroso y requiere una gran cantidad de trabajo. Si se dedica a este trabajo durante mucho tiempo, puede causar fácilmente parálisis mental y accidentes eléctricos. Por lo tanto, es necesario fortalecer el trabajo de educación en seguridad del equipo de operación y mantenimiento. La vida útil de las subestaciones tipo caja suele ser de 10-20 años, con una vida útil máxima de hasta 20 años para las subestaciones tipo caja de luz púrpura. El mantenimiento periódico de la subestación box es fundamental para su normal funcionamiento

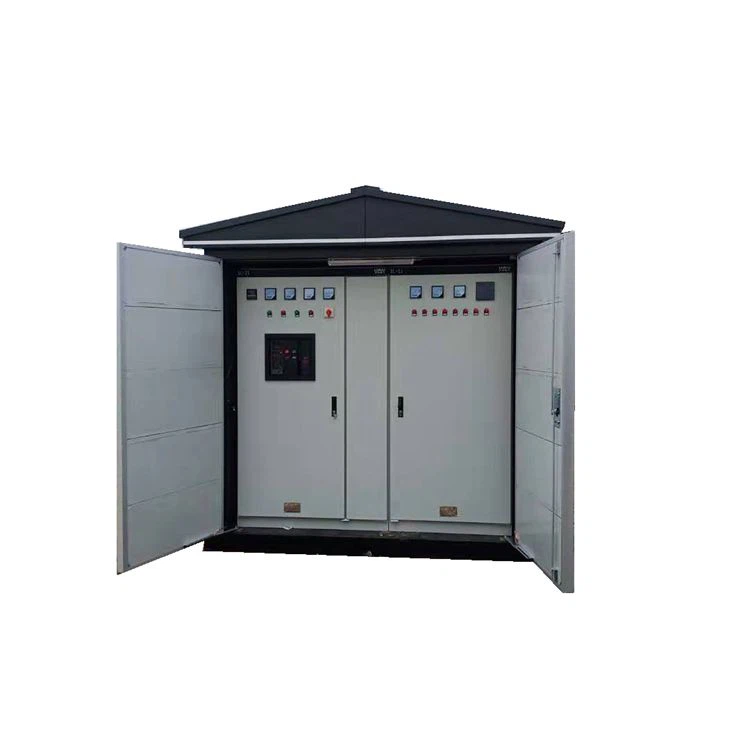

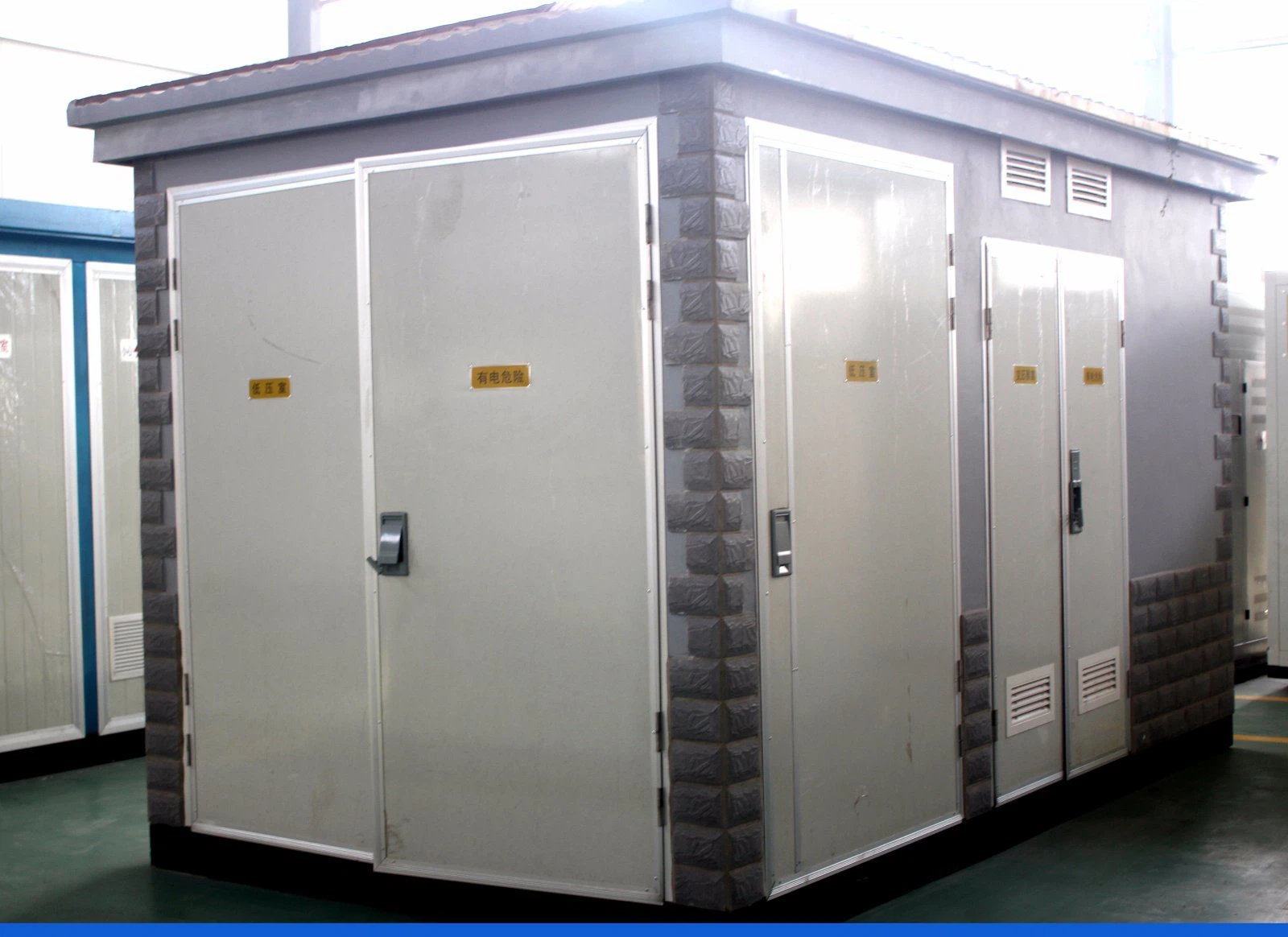

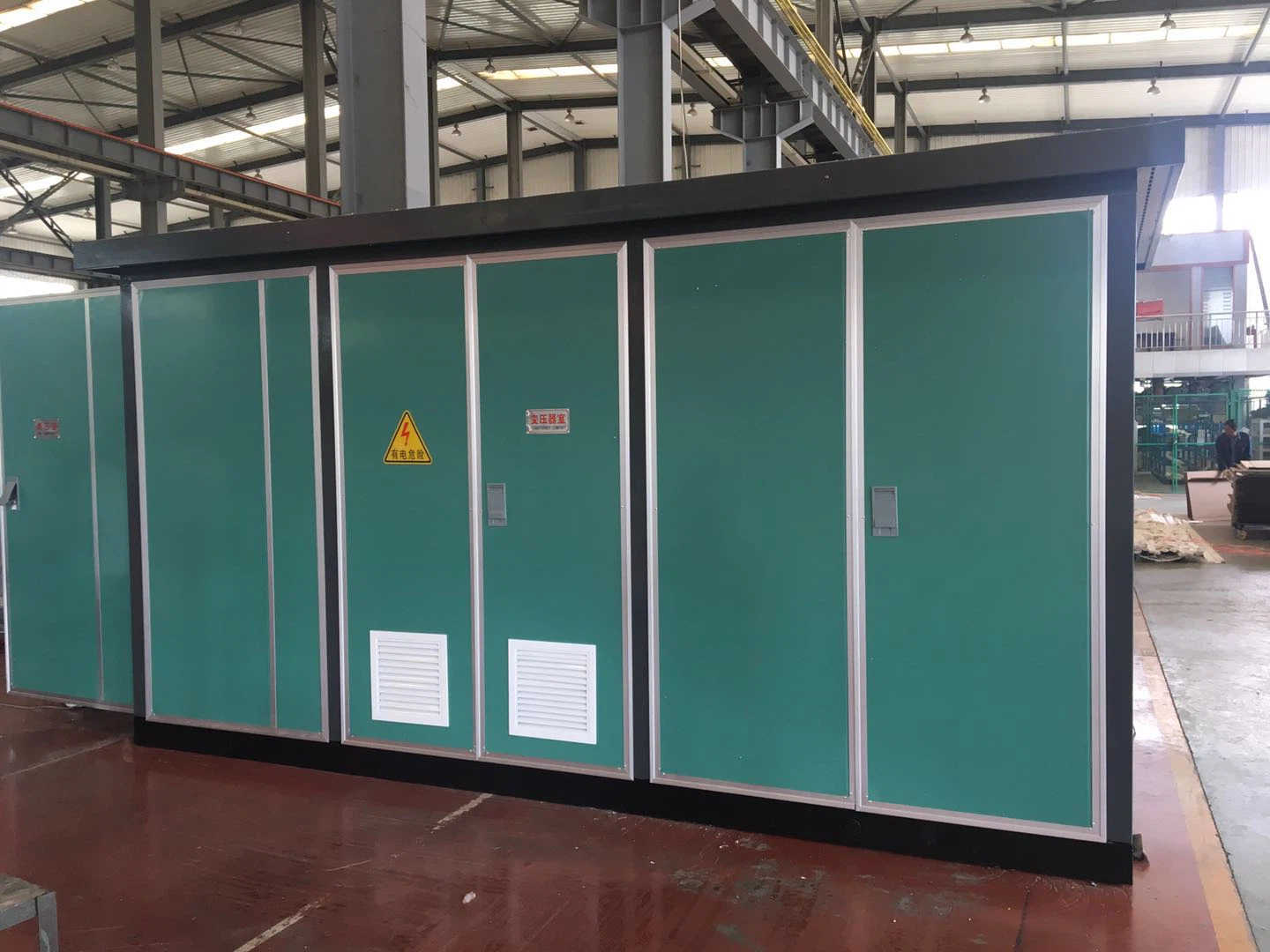

FOTO DEL PRODUCTO
