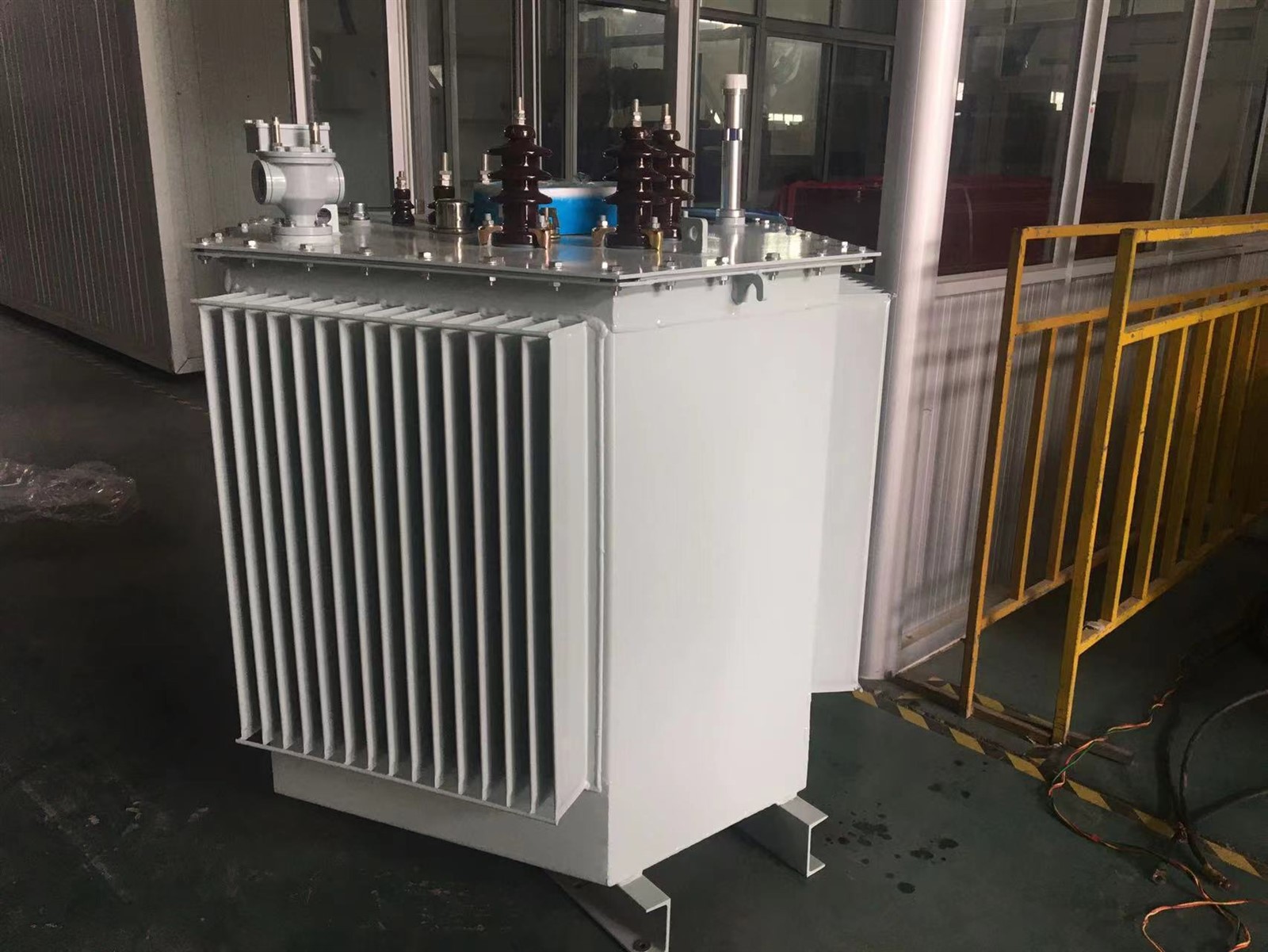

Transformador de distribución de soldadura sumergido en aceite de 15KV 630KVA AC

Transformador de distribución de soldadura sumergido en aceite de 15KV 630KVA AC



historia del desarrollo

El aceite de transformador es un líquido a base de petróleo que tiene el potencial de combustión y tiene inconvenientes ambientales. Sin embargo, debido al excelente rendimiento y al bajo precio del aceite para transformadores, la gran mayoría de los transformadores de potencia todavía utilizan aceite para transformadores como medio de aislamiento y refrigeración.

A finales del siglo XIX, los transformadores comenzaron a utilizar aceite de transformador como medio de aislamiento y refrigeración, lo que dio lugar a la aparición de transformadores sumergidos en aceite. Además del abundante almacenamiento natural y los bajos precios, el aceite de transformador ha sido ampliamente utilizado debido a sus siguientes características.

1) Cuando se usa junto con materiales de fibra, el rendimiento del aislamiento es bueno, lo que puede reducir la distancia de aislamiento y reducir los costos.

2) El aceite de transformador tiene baja viscosidad y buen rendimiento de transferencia de calor.

3) Puede proteger eficazmente el núcleo de hierro y el devanado de la influencia de la humedad en el aire.

4) Proteger el papel y el cartón aislantes de la acción del oxígeno, reducir el envejecimiento de los materiales aislantes y prolongar la vida útil de los transformadores.

A excepción de algunos transformadores de gas y pequeños y medianos propósitos especiales, la gran mayoría de los transformadores grandes y medianos todavía usan aceite de transformador como medio de enfriamiento y aislamiento.

El aislamiento de los transformadores impregnados con aceite de transformador tiene un grado de resistencia al calor de A y una temperatura de funcionamiento a largo plazo de 105 grados.

Características de presentación

a. El devanado de baja tensión de los transformadores sumergidos en aceite generalmente adopta una estructura cilíndrica con devanado de lámina de cobre, a excepción de los cables de cobre de pequeña capacidad; El devanado de alto voltaje adopta una estructura cilíndrica multicapa, lo que garantiza una distribución equilibrada de vueltas de amperios, baja fuga magnética, alta resistencia mecánica y fuerte resistencia a cortocircuitos.

b. El núcleo de hierro y el devanado adoptan medidas de sujeción, y las piezas de sujeción, como la altura y los cables de bajo voltaje del dispositivo, están equipados con tuercas autoblocantes que evitan que se suelten. Adoptan una estructura de núcleo que no cuelga y pueden soportar los golpes del transporte.

C. La bobina y el núcleo de hierro se secan al vacío y el aceite del transformador se filtra e inyecta mediante un proceso de vacío para minimizar la humedad dentro del transformador.

d. El tanque de aceite adopta placas corrugadas, que tienen una función de respiración para compensar el cambio de volumen de aceite causado por los cambios de temperatura. Por lo tanto, este producto no tiene tanque de almacenamiento de aceite, lo que obviamente reduce la altura del transformador.

mi. Debido a la sustitución del tanque de almacenamiento de aceite por láminas corrugadas, el aceite del transformador se aísla del exterior, evitando efectivamente la entrada de oxígeno y agua, lo que puede provocar una disminución en el rendimiento del aislamiento.

F. Con base en los cinco puntos de rendimiento anteriores, garantiza que el transformador sumergido en aceite no requiera reemplazo de aceite durante el funcionamiento normal, lo que reduce en gran medida el costo de mantenimiento del transformador y prolonga su vida útil.

Puntos clave de selección

Carga la naturaleza

1) Cuando exista un gran número de cargas primarias o secundarias, es recomendable instalar dos o más transformadores. Cuando cualquiera de los transformadores está desconectado, la capacidad de los transformadores restantes puede satisfacer el consumo de electricidad de las cargas primaria y secundaria. 1, la carga secundaria debe concentrarse tanto como sea posible y no debe estar demasiado dispersa.

2) Cuando la capacidad de carga estacional es grande, se deben instalar transformadores especiales. Por ejemplo, la carga de acondicionadores de aire y congeladores en grandes edificios civiles, y la carga de calefacción eléctrica.

3) Cuando la carga concentrada es grande, se deben instalar transformadores especiales. Tales como grandes equipos de calefacción, grandes máquinas de rayos X, hornos de arco eléctrico, etc.

4) Cuando la carga de iluminación es grande o el uso de un transformador compartido para energía e iluminación afecta seriamente la calidad de la iluminación y la vida útil de la bombilla, se puede instalar un transformador de iluminación dedicado. En general, la energía y la iluminación comparten un transformador.

Entorno de uso

En condiciones medias normales, se pueden seleccionar transformadores sumergidos en aceite o transformadores de tipo seco, como subestación eléctrica independiente o adjunta para empresas industriales y mineras, agricultura y subestación eléctrica independiente para áreas residenciales. Los transformadores disponibles para la selección incluyen S8, S9, S10, SC (B) 9, SC (B) 10, etc.



Ambiente de temperatura

① Mantener la estabilidad a largo plazo a una temperatura de 220 grados

② Capaz de soportar operaciones a corto plazo a una temperatura de 350 grados

③ Mantenga un rendimiento estable en un amplio rango de temperatura y humedad

④ A una temperatura de 250 grados, no se derretirá, fluirá ni soportará la combustión

⑤ No se liberarán gases tóxicos o corrosivos a una temperatura de 750 grados

Requerimientos de instalación

1. La vía de cimentación del transformador debe ser horizontal y el conservador de aceite debe tener una pendiente de 1-1,5 por ciento.

2. Se deben reforzar los transformadores.

3. Los cables primario y secundario del transformador no deben causar tensión en el aislador.

4. La carcasa del transformador está firmemente conectada al punto neutro y al dispositivo de conexión a tierra para formar una trinidad de 800 KVA (instale el relé de gas).

característica

ventaja

1. El aceite de transformador tiene buen aislamiento y conductividad térmica, mientras que el aceite de transformador es barato.

2. Puede resolver el problema de la disipación de calor de alta capacidad y el aislamiento de alto voltaje en los transformadores.

desventaja

1. El aceite del transformador es inflamable y puede quemarse y explotar cuando se encuentra con llamas

2. El aceite de transformador es dañino para la salud humana

3. El aceite del transformador debe inspeccionarse regularmente

4. El rendimiento de sellado de los transformadores sumergidos en aceite es deficiente y debe envejecerse, lo que provoca una fuga grave de aceite en el sitio de operación, lo que afecta la operación segura del equipo y también afecta el medio ambiente.

5. El nivel de aislamiento de los transformadores sumergidos en aceite es bajo y están diseñados y fabricados de acuerdo con el aislamiento Clase A.

Parámetro técnico

Traduction pour : Transfo H61 20KV 160kVA B2

Transformador H61 15(20)kV 160kVA B2

Transformador de distribución trifásico de MT/BT con devanados de MT y BT en cobre bobinado de potencia P=160KVA
- Cumplimiento: NFC 52 100 - 52 112 y 52 113 estándar o equivalente en sustancia
- Refrigeración natural: ONAN
- Ajuste de voltaje de MT: por apagado más /- 5 por ciento en cinco (5) posiciones
- Tipo: en el puesto H61
- Potencia nominal: 160KVA
- Tensión nominal primaria: 20,000V ± 5 por ciento
- Tensión secundaria: 410V en vacío entre fases / 240V entre fase y neutro
- Frecuencia: 50Hz
- Voltaje de cortocircuito: 4 por ciento
- Pérdida sin carga menor o igual a 300W
- Pérdida de carga menor o igual a 2000W
- Acoplamiento: Dyn11 con salida neutra
- Cruces MT y BT: en porcelana





















P5: ¿OEM/ODM está disponible?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Tenemos equipos de diseño e ingeniería, podemos personalizar productos de acuerdo con el dibujo o los requisitos de los clientes.



P6: ¿Es usted fabricante o empresa comercial?
R: Somos una fábrica, como fabricante 100 por ciento profesional con 20 años de experiencia en la fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100 por ciento.



P7: ¿Se puede negociar el precio?

R: Sí, el precio es negociable. Se puede cambiar según su cantidad o paquete



P8: ¿Qué hay de la inspección?

R: Tenemos todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal, la prueba de vida mecánica.



P9: ¿Qué son las condiciones de pago?

R: TT, Paypal, Western Union, garantía comercial de Alibaba y L/C son aceptables. 30 por ciento T/T por adelantado, 70 por ciento de saldo antes del envío.



P10: ¿Cuál es el servicio que ofrece la empresa?

R: contamos con un equipo de ingenieros profesionales que puede diseñar y desarrollar el molde para llegar a diferentes requisitos del cliente.

También contamos con el equipo de ventas para ofrecer un buen servicio desde la preventa hasta la posventa.





Este producto se suele personalizar.
Somos un fabricante y contamos con un departamento técnico profesional que puede diseñar y brindar soluciones de acuerdo con las necesidades del cliente.
Haga clic en el botón a continuación para enviarnos la información, y nuestro personal de ventas se comunicará con usted para proporcionarle los dibujos de diseño.



Aquí están nuestros ejemplos de clientes para su referencia.

clientes africanos

Ficha Técnica N grado 1-A: Transformador H61 20kV/400V de 100kVA

DESIGNACIONES	UNIDADES	DATOS ESPECÍFICOS	DATOS DEL CANDIDATO
Fabricante		para ser indicado
Estándar de referencia		CEI 60076
Tipo		Fase
IVA		Hermético
Ejecución		tropicalizado
Dieléctrico		Aceite sin PCB
Instalación		en poste
Temperatura ambiente de funcionamiento	grado	45
Frecuencia nominal	Hz	50
Potencia nominal	kva	100
Tensión nominal primaria	Kv	20
Nivel de aislamiento asignado a la escuela primaria	Kv	24
Número de fases en la escuela primaria		03
Voltaje secundario	V	400/230
Rango de ajuste de tensión en el lado M sin carga	por ciento	±2.5
Acoplamiento		DYn11
Tensión de cortocircuito	por ciento	4 – 4.5
Tamaño neutro para una carga	por ciento	100
Máximas pérdidas de vacío	W	230 - 460
Pérdidas por carga Maxi	W	1450 - 2350
Temperatura máxima del aceite en estado estable	grado	55
Temperatura máxima de los devanados en régimen permanente	grado	60
material de bobinado		Cobre electrolítico
Nivel máximo de ruido	DB	52
Retención de frecuencia industrial de 50 Hz, 1 min	Kv	50 – 70
Resistencia a ondas de choque (1,2/50 micros)	Kv	125 - 170
Enfriamiento		EN UNA
Placa de nombre		01
Conexión a tierra		01
Dimensiones Alto/ancho/profundidad	mm x mm x mm	1200 X 1270 X 820
Masa total del transformador incluido el aceite	Kg	700
Masa de aceite	Kg	160
PINTAR
		Tropicalizado y antioxidante
	Número	Capas
		Aglutinante
		Color
		Se facilitarán planos y diagramas técnicos.



SI NECESITA MÁS DETALLES, POR FAVOR NO DUDE EN CONTACTARNOS
