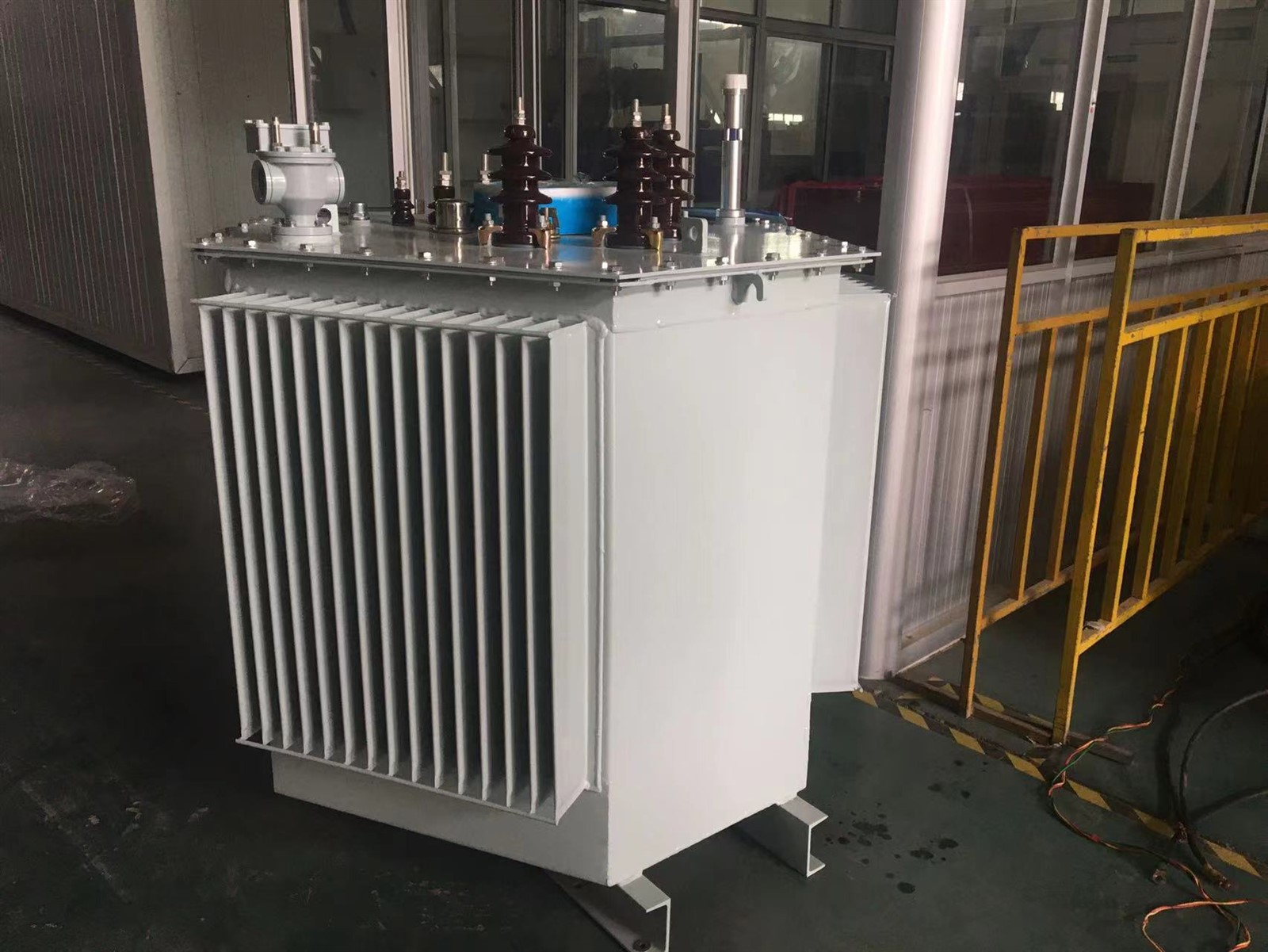

Transformador de potencia sumergido en aceite reductor 33KV 10/13,33 MVA

Transformador de potencia sumergido en aceite reductor 33KV 10/13,33 MVA

Los transformadores de distribución de aceite son uno de los equipos importantes en los sistemas de suministro y distribución de energía de empresas industriales y mineras y edificios civiles. Reducen la tensión de red de 10 (6) kV o 35kV a la tensión de bus de 230/400V utilizada por los usuarios. Este producto es adecuado para CA 50 (60) Hz, capacidad trifásica máxima indicada en la placa de identificación de 2500 kVA (capacidad máxima monofásica indicada en la placa de identificación de 833 kVA, por lo general no se recomienda el transformador monofásico) y se puede usar en interiores (exteriores). Cuando la capacidad es de 315 kVA o menos, se puede instalar en el poste. La temperatura ambiente no es superior a 40 grados, no inferior a -25 grados, la temperatura media diaria máxima es de 30 grados, la temperatura media anual máxima es de 20 grados y la humedad relativa no supera el 90 por ciento (ambiente la temperatura es de 25 grados), la altitud no debe exceder los 1000 m. Si no cumple con las condiciones de uso anteriores, se deben realizar los ajustes de cuota correspondientes de acuerdo con las disposiciones pertinentes de GB6450-86.

historia del desarrollo

El aceite de transformador es un líquido a base de petróleo que tiene el potencial de combustión y tiene inconvenientes ambientales. Sin embargo, debido al excelente rendimiento y al bajo precio del aceite de transformador, la gran mayoría de los transformadores de potencia aún utilizan aceite de transformador como medio de aislamiento y refrigeración.

A finales del siglo XIX, los transformadores comenzaron a utilizar aceite de transformador como medio de aislamiento y refrigeración, lo que condujo a la aparición de transformadores sumergidos en aceite. Además del abundante almacenamiento natural y los bajos precios, el aceite de transformador ha sido ampliamente utilizado debido a sus siguientes características.

1) Cuando se usa junto con materiales de fibra, el rendimiento del aislamiento es bueno, lo que puede reducir la distancia de aislamiento y reducir los costos.

2) El aceite de transformador tiene baja viscosidad y buen rendimiento de transferencia de calor.

3) Puede proteger eficazmente el núcleo de hierro y el devanado de la influencia de la humedad en el aire.

4) Proteger el papel y el cartón aislantes de la acción del oxígeno, reducir el envejecimiento de los materiales aislantes y prolongar la vida útil de los transformadores.

A excepción de algunos transformadores de gas y pequeños y medianos propósitos especiales, la gran mayoría de los transformadores grandes y medianos todavía usan aceite de transformador como medio de enfriamiento y aislamiento.

El aislamiento de los transformadores impregnados con aceite de transformador tiene un grado de resistencia al calor de A y una temperatura de funcionamiento a largo plazo de 105 grados.

clasificación

Diferenciación de fase

Se puede dividir en transformadores trifásicos y transformadores monofásicos. En los sistemas de potencia trifásicos, generalmente se utilizan transformadores trifásicos. Cuando la capacidad es demasiado grande y está limitada por las condiciones de transporte, también se pueden usar tres transformadores monofásicos en sistemas de energía trifásicos para formar grupos de transformadores.

Diferenciación de bobinado

Se puede dividir en transformadores de doble devanado y transformadores de triple devanado. Por lo general, los transformadores son transformadores de doble devanado, que tienen dos devanados en el núcleo de hierro, uno es el devanado original y el otro es el devanado secundario. Un transformador de tres devanados es un transformador de mayor capacidad (superior a 5600 kVA) que se utiliza para conectar tres líneas de transmisión de tensión diferente. En casos especiales, también existen transformadores Satons que utilizan más devanados.

Clasificación estructural

Se puede dividir en transformadores tipo núcleo y transformadores tipo carcasa. Si el devanado se envuelve alrededor del núcleo de hierro, es un transformador con núcleo de hierro; Si el núcleo de hierro se envuelve alrededor de la periferia del devanado, es un transformador de carcasa de hierro. Los dos son solo ligeramente diferentes en estructura y no tienen ninguna diferencia esencial en principio. Los transformadores de potencia son todos del tipo de núcleo de hierro.

El transformador consta principalmente de un núcleo de hierro, un devanado, un tanque de aceite, un conservador, una funda aislante, un cambiador de tomas y un relé de gas.

1. Núcleo de hierro

El núcleo de hierro es la parte del circuito magnético de un transformador. Durante el funcionamiento, se generan pérdidas por histéresis y pérdidas por corrientes de Foucault para generar calor. Para reducir la pérdida de calor y reducir el volumen y el peso, el núcleo de hierro se compone de láminas de acero al silicio de grano orientado laminadas en frío con un alto coeficiente de conductividad magnética de menos de 0.35 mm. De acuerdo con la disposición del devanado en el núcleo de hierro, existen dos tipos: tipo de núcleo y tipo de coraza.

En los transformadores de gran capacidad, para garantizar que el calor generado por la pérdida del núcleo de hierro pueda ser absorbido por completo por el aceite aislante durante la circulación, para lograr un buen efecto de enfriamiento, a menudo se instalan canales de aceite de enfriamiento en el núcleo de hierro. .

2. Bobinado

El devanado y el núcleo de hierro son componentes centrales del transformador. Debido a la resistencia del propio devanado o la resistencia de contacto en las uniones, se sabe por la ley de Joule que se genera calor. Por lo tanto, el devanado no puede pasar una corriente superior a la nominal durante mucho tiempo. Además, al pasar corriente de cortocircuito, se generará una fuerza electromagnética significativa en el devanado y dañará el transformador. Hay dos tipos básicos de devanados: concéntricos y superpuestos.

Las principales fallas de los devanados del transformador son los cortocircuitos entre espiras y los cortocircuitos en la carcasa. Los cortocircuitos entre espiras se deben principalmente al envejecimiento del aislamiento o al daño mecánico del aislamiento durante la sobrecarga del transformador y por cortocircuitos. Cuando el nivel de aceite dentro del transformador cae, lo que hace que el devanado exponga el nivel de aceite, también pueden ocurrir cortocircuitos entre espiras; Además, cuando existe un cortocircuito pasante, por efecto de la sobrecorriente, el devanado se deforma, provocando daños mecánicos en el aislamiento, y provocando también cortocircuitos entre espiras. Cuando hay un cortocircuito entre espiras, la corriente dentro del devanado de cortocircuito puede exceder el valor nominal, pero la corriente total del devanado no puede exceder el valor nominal. En este caso actuará la protección de gas, y en casos severos actuará también la protección diferencial. La causa del cortocircuito en la carcasa también se debe al envejecimiento del aislamiento, la humedad del aceite, la caída del nivel de aceite o los rayos y la sobretensión durante el funcionamiento. Además, cuando se produce un cortocircuito pasante, la deformación del devanado por sobrecorriente también puede provocar un cortocircuito en la carcasa. Cuando hay un cortocircuito en la carcasa, generalmente es la acción del dispositivo de protección de gas y la acción de protección de puesta a tierra.

3. Tanque de combustible

El cuerpo (devanado y núcleo de hierro) de un transformador sumergido en aceite está instalado en un tanque lleno de aceite de transformador, que está soldado con placas de acero. El tanque de aceite de los transformadores medianos y pequeños consta de una carcasa de caja y una tapa de caja. El cuerpo del transformador se coloca dentro de la carcasa de la caja y la tapa de la caja se puede abrir para levantar el cuerpo y realizar el mantenimiento.

Clasificación de enfriamiento del aislamiento

Se puede dividir en transformadores sumergidos en aceite y transformadores de tipo seco. Para mejorar las condiciones de aislamiento y enfriamiento, el núcleo de hierro y el devanado del transformador se sumergen juntos en el tanque de aceite lleno de aceite para transformador. En situaciones especiales, como farolas e iluminación de minas, también se utilizan transformadores secos.

Tipo sumergido en aceite

1. Transformadores sumergidos en aceite no cerrados: principalmente incluyen S8, S9, S10 y otros productos de la serie, ampliamente utilizados en empresas industriales y mineras, agricultura y edificios civiles.

2. Transformadores cerrados sumergidos en aceite: principalmente incluyen S9, S9-M, S10-M y otras series de productos, comúnmente utilizados en lugares con alta contaminación por aceite y sustancias químicas en las industrias química y petrolera.

3. Transformadores sumergidos en aceite sellados: principalmente disponibles en BS9, S9-, S10-, S11-MR, SH, SH12-M y otras series de productos, pueden ser utilizado para la distribución de energía en varios lugares, como empresas industriales y mineras, agricultura y edificios civiles.

Además, existen varios transformadores especiales para fines específicos. Por ejemplo, transformadores de alta tensión para pruebas, transformadores para hornos eléctricos, transformadores para soldadura y transformadores para circuitos de tiristores, transformadores de tensión y transformadores de corriente para instrumentos de medida.

Características de presentación

a. El devanado de baja tensión de los transformadores sumergidos en aceite generalmente adopta una estructura cilíndrica con devanado de lámina de cobre, a excepción de los cables de cobre de pequeña capacidad; El devanado de alto voltaje adopta una estructura cilíndrica multicapa, lo que garantiza una distribución equilibrada de vueltas de amperios, baja fuga magnética, alta resistencia mecánica y fuerte resistencia a cortocircuitos.

b. El núcleo de hierro y el devanado adoptan medidas de sujeción, y las piezas de sujeción, como la altura y los cables de bajo voltaje del dispositivo, están equipados con tuercas autoblocantes que evitan que se suelten. Adoptan una estructura de núcleo que no cuelga y pueden soportar los golpes del transporte.

C. La bobina y el núcleo de hierro se secan al vacío y el aceite del transformador se filtra e inyecta mediante un proceso de vacío para minimizar la humedad dentro del transformador.

d. El tanque de aceite adopta placas corrugadas, que tienen una función de respiración para compensar el cambio de volumen de aceite causado por los cambios de temperatura. Por lo tanto, este producto no tiene tanque de almacenamiento de aceite, lo que obviamente reduce la altura del transformador.

mi. Debido a la sustitución del tanque de almacenamiento de aceite por láminas corrugadas, el aceite del transformador se aísla del exterior, evitando efectivamente la entrada de oxígeno y agua, lo que puede provocar una disminución en el rendimiento del aislamiento.

F. Con base en los cinco puntos de rendimiento anteriores, garantiza que el transformador sumergido en aceite no requiera reemplazo de aceite durante el funcionamiento normal, lo que reduce en gran medida el costo de mantenimiento del transformador y prolonga su vida útil.

Puntos clave de selección

Carga la naturaleza

1) Cuando exista un gran número de cargas primarias o secundarias, es recomendable instalar dos o más transformadores. Cuando cualquiera de los transformadores está desconectado, la capacidad de los transformadores restantes puede satisfacer el consumo de electricidad de las cargas primaria y secundaria. 1, la carga secundaria debe concentrarse tanto como sea posible y no debe estar demasiado dispersa.

2) Cuando la capacidad de carga estacional es grande, se deben instalar transformadores especiales. Por ejemplo, la carga de aires acondicionados y congeladores en grandes edificios civiles, y la carga de calefacción eléctrica.

3) Cuando la carga concentrada es grande, se deben instalar transformadores especiales. Tales como grandes equipos de calefacción, grandes máquinas de rayos X, hornos de arco eléctrico, etc.

4) Cuando la carga de iluminación es grande o el uso de un transformador compartido para energía e iluminación afecta seriamente la calidad de la iluminación y la vida útil de la bombilla, se puede instalar un transformador de iluminación dedicado. En general, la energía y la iluminación comparten un transformador.

Entorno de uso

En condiciones medias normales, se pueden seleccionar transformadores sumergidos en aceite o transformadores de tipo seco, como subestación eléctrica independiente o adjunta para empresas industriales y mineras, agricultura y subestación eléctrica independiente para áreas residenciales. Los transformadores disponibles para la selección incluyen S8, S9, S10, SC (B) 9, SC (B) 10, etc.

Ambiente de temperatura

① Mantener la estabilidad a largo plazo a una temperatura de 220 grados

② Capaz de soportar operaciones a corto plazo a una temperatura de 350 grados

③ Mantenga un rendimiento estable en un amplio rango de temperatura y humedad

④ A una temperatura de 250 grados, no se derretirá, fluirá ni soportará la combustión

⑤ No se liberarán gases tóxicos o corrosivos a una temperatura de 750 grados

Requerimientos de instalación

1. La vía de cimentación del transformador debe ser horizontal y el conservador de aceite debe tener una pendiente de 1-1,5 por ciento.

2. Se deben reforzar los transformadores.

3. Los cables primario y secundario del transformador no deben causar tensión en el aislador.

La carcasa del transformador está firmemente conectada al punto neutro y al dispositivo de conexión a tierra para formar una trinidad de 800 KVA (instalación de relé de gas).

característica

ventaja

1. El aceite de transformador tiene buen aislamiento y conductividad térmica, mientras que el aceite de transformador es barato.

2. Puede resolver el problema de la disipación de calor de alta capacidad y el aislamiento de alto voltaje en los transformadores.

desventaja

1. El aceite del transformador es inflamable y puede quemarse y explotar cuando se encuentra con llamas

2. El aceite de transformador es dañino para la salud humana

3. El aceite del transformador debe inspeccionarse regularmente

4. El rendimiento de sellado de los transformadores sumergidos en aceite es deficiente y debe envejecerse, lo que provoca una fuga grave de aceite en el sitio de operación, lo que afecta la operación segura del equipo y también afecta el medio ambiente.

5. El nivel de aislamiento de los transformadores sumergidos en aceite es bajo y están diseñados y fabricados de acuerdo con el aislamiento Clase A.























P5: ¿OEM/ODM está disponible?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Tenemos equipos de diseño e ingeniería, podemos personalizar productos de acuerdo con el dibujo o los requisitos de los clientes.



P6: ¿Es usted fabricante o empresa comercial?
R: Somos una fábrica, como fabricante 100 por ciento profesional con 20 años de experiencia en la fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100 por ciento.



P7: ¿Se puede negociar el precio?

R: Sí, el precio es negociable. Se puede cambiar según su cantidad o paquete



P8: ¿Qué hay de la inspección?

R: Tenemos todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal, la prueba de vida mecánica.



P9: ¿Qué son las condiciones de pago?

R: TT, Paypal, Western Union, garantía comercial de Alibaba y L/C son aceptables. 30 por ciento T/T por adelantado, 70 por ciento de saldo antes del envío.



P10: ¿Cuál es el servicio que ofrece la empresa?

R: contamos con un equipo de ingenieros profesionales que puede diseñar y desarrollar el molde para llegar a diferentes requisitos del cliente.

También contamos con el equipo de ventas para ofrecer un buen servicio desde la preventa hasta la posventa.





Este producto se suele personalizar.
Somos un fabricante y contamos con un departamento técnico profesional que puede diseñar y brindar soluciones de acuerdo con las necesidades del cliente.
Haga clic en el botón a continuación para enviarnos la información, y nuestro personal de ventas se comunicará con usted para proporcionarle los dibujos de diseño.



Aquí están nuestros ejemplos de clientes para su referencia.

clientes rusos

Ficha técnica N grado 2-A: Transformador H61 33 kV/400V de 160 kVA

DESIGNACIONES	UNIDADES S	DATOS ESPECÍFICOS	DATOS DEL CANDIDATO
Fabricante		para ser indicado
Estándar de referencia		CEI 60076
Tipo		Fase
IVA		Hermético
Ejecución		tropicalizado
Dieléctrico		Aceite sin PCB
Instalación		en poste
Temperatura ambiente de funcionamiento	grado	45
Frecuencia nominal	Hz	50
Potencia nominal	kva	160
Tensión nominal primaria	Kv	33
Nivel de aislamiento asignado a la escuela primaria	Kv	36
Número de fases en la escuela primaria		03
Voltaje secundario	V	400/230
Rango de ajuste de tensión en el lado M sin carga	por ciento	±2.5
Acoplamiento		YZN11
Tensión de cortocircuito	por ciento	4 - 4.5
Tamaño neutro para una carga	por ciento	100
Máximas pérdidas de vacío	W	230 – 460
Pérdidas por carga Maxi	W	1450 - 2350
Temperatura máxima del aceite en estado estable	grado	55
Temperatura máxima de los devanados en régimen permanente	grado	60
material de bobinado		Cobre electrolítico
Nivel máximo de ruido	DB	52
Retención de frecuencia industrial de 50 Hz, 1 min	Kv	50 - 70
Resistencia a ondas de choque (1,2/50 micros)	Kv	125 - 170
Enfriamiento		EN UNA
Placa de nombre		01
Conexión a tierra		01
Dimensiones Alto/ancho/profundidad	mm x mm x milímetro	1200 X 1050 X 710
Masa total del transformador incluido el aceite	Kg	400
Masa de aceite	Kg	90
PINTAR
		Tropicalizado y antioxidante
		Capas
		Aglutinante
		Color
		Se entregarán planos y diagramas técnicos.



SI NECESITA MÁS DETALLES, POR FAVOR NO DUDE EN CONTACTARNOS
