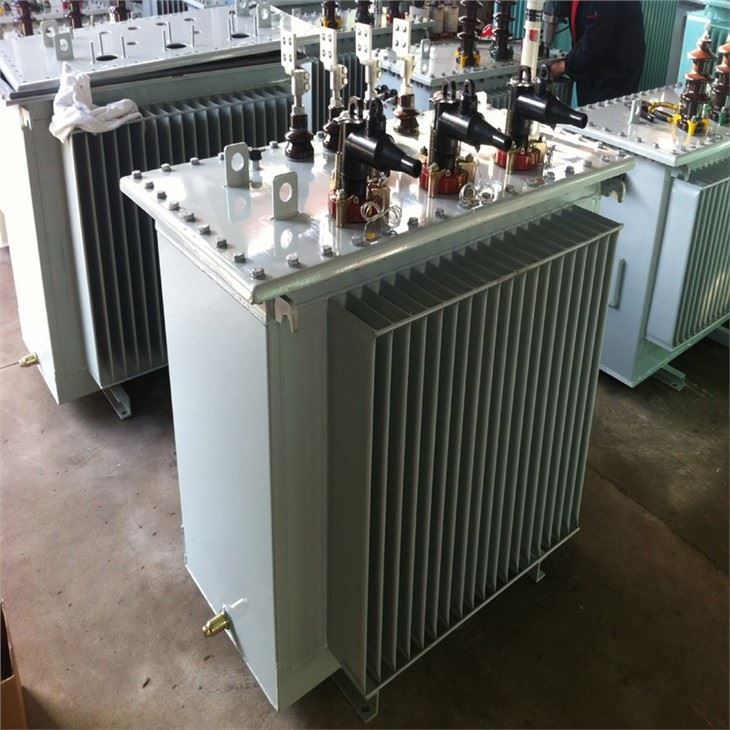

35/0.4KV H59 Transformador montado en almohadilla de aceite

35/0.4KV H59 Transformador montado en almohadilla de aceite

El núcleo de hierro del transformador de ahorro de energía de baja pérdida serie H59 producido por nuestra empresa adopta una estructura laminada. Este producto se basa en la absorción total de la tecnología avanzada y el proceso del transformador sumergido en aceite doméstico, combinado con el nivel técnico de nuestra empresa, poniendo la confiabilidad del producto en primer lugar, al mismo tiempo, la pérdida sin carga y sin -La corriente de carga del producto se reduce considerablemente.

Envíeconsulta

Descripción

Transformador montado en almohadilla de aceite 35/0.4KV H59

ditransformadores de distribución sumergidos en aceite con potencias de 25 a 2500 kVA y Tensión 6-36/0,4 (0,23)kV. En el sistema de transmisión y distribución de energía de 50/60 Hz para el suministro de energía y la iluminación en el campo industrial y agrícola. Los transformadores de distribución se producen wiª Tensión nominal en devanado primario 6 hasta 36 kV. El voltaje nominal en el devanado secundario es 0,4 o 0,23 kV. Esquema y grupo de conexión de devanados U/Un-0 o D/Un-11, etc. A petición del cliente es posible fabricar transformadores con diferente conexión de la Tensión sy otra solución constructiva. Regulación del Voltage se produce como resultado de mover el interruptor, por el transformador separado delm los voltajes netos tanto altos (HV) como bajos (LV).

El voltaje se regula en el lado de HV por valor de ± 2x2,5 por ciento del valor nominal. Las introducciones exteriores HV y LV son removibles y los transeúntes están hechos de aisladores de porcelana. A una gran corriente de 1000 A y más en la corriente de núcleo duro, las abrazaderas de contacto se atornillan correctamente con la espátula que asegura la conexión de la pista o la conexión del cable. La capacidad de expansión del aceite asegura el funcionamiento adecuado del transformador en diferentes condiciones climáticas y fluctuaciones de temperatura. El deshumidificador está instalado para proporcionar aire seco en el transformador.

Para medir la temperatura de las capas superiores de aceite en la carcasa se instala un termómetro. Se ocupan transformadores con potencias de 400 a 2500 kVA con pozos para instalar en base.

Características

1. La bobina adopta una estructura de fuerza de cortocircuito axial baja. Cuando el transformador está en cortocircuito, puede reducir en gran medida la fuerza de cortocircuito axial y mejorar en gran medida la capacidad de resistir el cortocircuito. 2. Todos los pernos y tuercas de la superficie de la cubierta están hechos de acero inoxidable 304, lo que mejora la capacidad de prevención de oxidación del transformador. 3. Cada anillo de caucho de sellado adopta el mejor material de caucho en China, lo que prolonga en gran medida la vida útil del anillo de caucho de sellado. 4. El cuerpo del transformador adopta una estructura de soporte de alta confiabilidad para garantizar una compresión confiable de las partes superior e inferior de la bobina. Toda la estructura del cuerpo mejora la capacidad de soportar cortocircuitos. 5. Esto no solo reduce la pérdida sin carga del transformador, sino que también asegura que el flujo del núcleo no se sature cuando el transformador está operando bajo voltaje, por lo que el tercer armónico del transformador es pequeño.

Especificación

Número de fase	Tres fases
Tipo de bobinado	dos devanados
Capacidad nominal	2000kVA
Alto voltaje	10/11kV
Baja tensión	0.4kV
Rango de golpeteo	±2x2.5 por ciento
Voltaje de impedancia	5 por ciento
Pérdida de carga	18,3kW
Pérdida sin carga	1.94kW
Corriente sin carga	0.4 por ciento
Frecuencia	50/60Hz
Grupo de conexión	Yyn0/Dyn11
Método de enfriamiento	EN UNA
Material de la bobina	Aluminio/Cobre
Tamaño	2030x1340x2000mm
Peso	4500kg

VENTAJA

1. Energía ahorrada:

En comparación con el antiguo tipo S7, la pérdida sin carga disminuye un 10,25 % en promedio y la corriente con carga disminuye un 37,9 %, lo que significa que se reduce el costo operativo en un 18,39 %.
2. Vida de servicio confiable a largo plazo:
El tanque y el borde del transformador completamente cerrado deben atornillarse o soldarse firmemente. El aislamiento entre el aceite y el aire mantiene el aislamiento alejado de la humedad, lo que reduce el envejecimiento del aislamiento y mejora la vida útil.
3. Libre de desprendimiento:
Libre de untanque antes de la operación, por lo que se ahorra su costo.
4. Libre de mantenimiento
5. Bajo nivel de ruido:
Estructura impactada en el diseño, nuevo material y nueva tecnología adoptada y bajo nivel de ruido.
6. Tamaño pequeño y apariencia artística:
Debido a la placa ondulada utilizada para la radiación, el volumen de aceite cambia mediante el ajuste y la compensación a través de la expansión y contracción de la placa ondulada cuando cambia la temperatura del aceite. El tanque corrugado es de tamaño pequeño y atractivo.

Datos técnicos del transformador de distribución de la serie H59:

Capacidad nominal (KVA)	Tensión nominal (KV)	Grupo de vectores	Impedancia (porcentaje)	Pérdida sin carga/ Pérdida de carga (KW)	Corriente sin carga (porcentaje)
10	(HV) 11 10.5 10 6.3 6 (LV) 0.4 0.69	Yyn0, Dyn11	4	0.065/0.4	3.5
20				0.08/0.52	3.0
30				0.1/0.63(0.6)	2.3
50				0.13/0.91(0.87)	2.0
63				0.15/1.09(1.04)	1.9
80				0.18/1.31(1.25)	1.9
100				0.2/1.58(1.5)	1.8
125				0.24/1.89(1.8)	1.7
160				0.28/2.31(2.2)	1.6
200				0.34/2.73(2.6)	1.5
250				0.4/3.2(3.05)	1.4
315				0.48/3.83(3.65)	1.4
400				0.57/4.52(4.3)	1.3
500				0.68/5.41(5.15)	1.2
630			4.5	0.81/6.2	1.1
800				0.96/7.5	1.0
1000				1.15/10.3	1.0
1250				1.36/12.0	0.9
1600				1.64/14.5	0.8
2000				1.96/19.8	0.8
2500				2.31/23.0	0.7

Nota: Rango de toma de alta presión: ± 5 por ciento o ± 2 × 2,5 por ciento; Frecuencia: 50HZ

H59 OIL TRANSFORMER

oil immersed transformer (4)

oil immersed transformer (5)

oil immersed transformer (8)

oil immersed transformer

oil immersed

CERTIFICADO

CQC

TALLER

EXHIBICIÓN

VISIÓN GENERAL DE LA EMPRESA

Preguntas más frecuentes

Q5 : ¿Está disponible OEM/ODM?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Tenemos equipos de diseño e ingeniería, podemos personalizar productos de acuerdo con el dibujo o los requisitos de los clientes.

Q6 : ¿Es usted fabricante o empresa comercial?
R: somos una fábrica, como fabricante 100 por ciento profesional con 20 años de experiencia en la fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100 por ciento.

Q7 : ¿Se puede negociar el precio?

A: Si, el precio es negociable. Se puede cambiar según su cantidad o paquete

Q8 :¿Qué hay de la inspección?

R: Tenemos todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal, la prueba de vida mecánica.

Q9 :¿Qué son las condiciones de pago?

A: T.T, PayPal, unión occidental, Garantía comercial de Alibabay L/C es aceptable. 30 por ciento T/T por adelantado,70 por cientoSaldo antes del envío.
