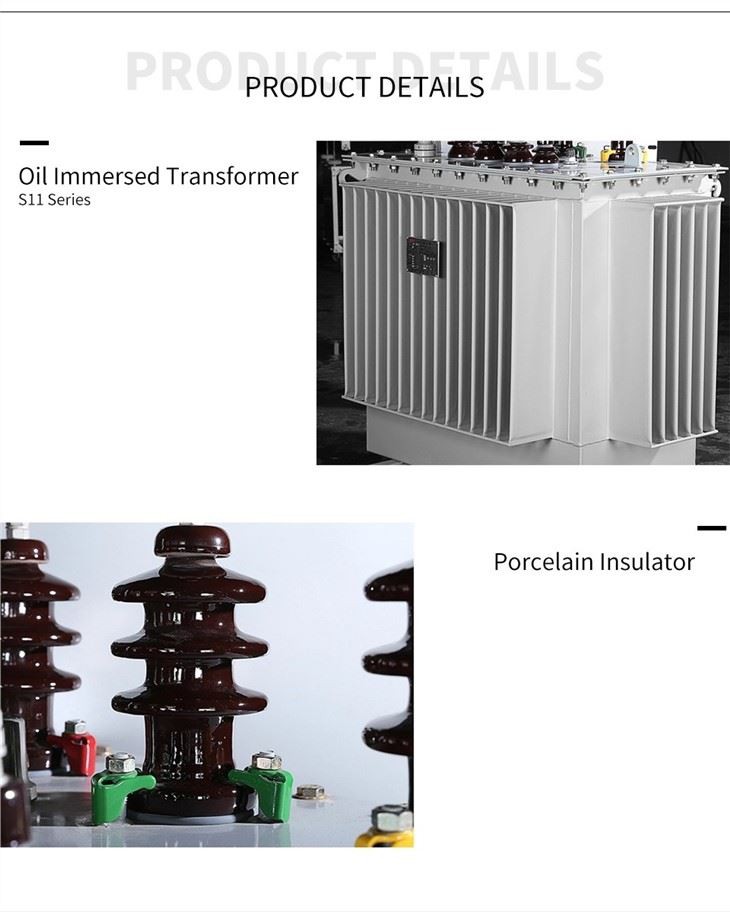

Transformador de potencia sumergido en aceite H{{0}}/0.4kv 100kva

H59 Transformadores de distribución sumergidos en aceite con potencias de 25 a 2500 kVA y Tensión 6-36/0,4 (0.23)kV. En el sistema de transmisión y distribución de energía de 50/60 Hz para el suministro de energía y la iluminación en el campo industrial y agrícola. Los transformadores de distribución se fabrican con Tensión nominal en devanado primario 6 hasta 36 kV. La tensión nominal en el devanado secundario es de 0,4 o 0,23 kV. Esquema y grupo de conexión de devanados U/Un-0 o D/Un-11, etc. A petición del cliente es posible fabricar transformadores con diferente conexión de la Tensión sy otra solución constructiva. La regulación de la Tensión se realiza como resultado del movimiento del interruptor, por el transformador separado de la red tanto en Alta (AT) como en Baja (BT) Tensión. El voltaje se regula en el lado de HV por valor de ± 2x2,5 por ciento del valor nominal. Las introducciones exteriores HV y LV son removibles y los transeúntes están hechos de aisladores de porcelana. A una gran corriente de 1000 A y más en la corriente de núcleo duro, las abrazaderas de contacto se atornillan correctamente con la espátula que asegura la conexión de la pista o la conexión del cable. La capacidad de expansión del aceite asegura el funcionamiento adecuado del transformador en diferentes condiciones climáticas y fluctuaciones de temperatura. El deshumidificador se instala para proporcionar aire seco en el transformador. Para medir la temperatura de las capas superiores de aceite en la carcasa, se instala un termómetro. Se ocupan transformadores con potencias de 400 a 2500 kVA con pozos para instalar en base.

Envíeconsulta

Descripción

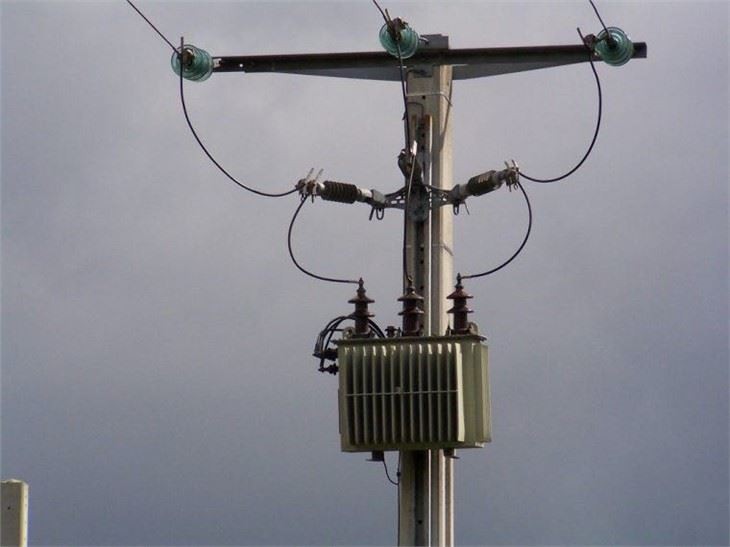

Los transformadores de distribución de la serie H59 se instalan en subestaciones de MT/BT. Estos transformadores tienen cabida en diferentes campos: distribución eléctrica urbana y rural, industria terciaria, servicios públicos, industria, energías renovables, etc.

nombre del producto	10KV, 15KV, 20KV, 30KV, 33KV H59 Transformador de distribución trifásico sumergido en aceite
Voltaje nominal	10KV, 15KV, 20KV, 30KV, 33KV u otros
Capacidad nominal	50KVA ~ 1250KVA u otros
Estándar	IEC, ANSI, DIN, BS, GB u otros
Núcleo y material de bobinado	Núcleo de metal amorfo, bobinado de cobre o bobinado de aluminio.
Cambiador de tomas bajo carga	Alemania MR o Huaming China o Changzheng China o ABB
Accesorios principales	MR, ABB, MESSKO, OMAN, Qualitrol o China Brand.
Informe de prueba de tipo	Informe de prueba de tipo KEMA Transformador de potencia 63MVA/110KV y CQTC 35KV 2500KVA

1. Energía ahorrada:
En comparación con el antiguo tipo S7, la pérdida sin carga disminuye un 10,25 % en promedio y la corriente con carga disminuye un 37,9 %, lo que significa que se reduce el costo operativo en un 18,39 %.
2. Vida de servicio confiable a largo plazo:
El tanque y el borde del transformador completamente cerrado deben atornillarse o soldarse firmemente. El aislamiento entre el aceite y el aire mantiene el aislamiento alejado de la humedad, lo que reduce el envejecimiento del aislamiento y mejora la vida útil.
3. Libre de desprendimiento:
Libre de untanque antes de la operación, por lo que se ahorra su costo.
4. Libre de mantenimiento
5. Bajo nivel de ruido:
Estructura impactada en el diseño, nuevo material y nueva tecnología adoptada y bajo nivel de ruido.
6. Tamaño pequeño y apariencia artística:
Debido a la placa ondulada utilizada para la radiación, el volumen de aceite cambia mediante el ajuste y la compensación a través de la expansión y contracción de la placa ondulada cuando cambia la temperatura del aceite. El tanque corrugado es de tamaño pequeño y atractivo.

Datos técnicos del transformador de potencia sumergido en aceite de 10 kV
Capacidad nominal	Símbolo de conexión	Combinación de voltaje			SIN pérdida de carga (W)	Corriente sin carga (por ciento)
Capacidad nominal	Símbolo de conexión	Alto voltaje (KV)	Rango de golpeteo	Baja tensión (KV)	SIN pérdida de carga (W)	Corriente sin carga (por ciento)
30kva	Yin0 o dyn11	6 6.3 10 10.5 11	±5 por ciento o ±2 más 2,5 por ciento	0.4	100	2.3
50kva					130	2.0
63kva					150	1.9
80kva					180	1.9
100kva					200	1.8
125kva					240	1.7
160kva					280	1.6
200kva					340	1.5
250kva					400	1.4
315kva					480	1.4
400kva					570	1.3
500kva					680	1.2
630kva					810	1.1
800kva					980	1.0
1000kva					1150	1.0
1250kva					1360	0.9
1600kva					1640	0.8

H61

oil immersed (2)

oil immersed (3)

oil immersed transformer (2)

oil immersed transformer (3)

CERTIFICADO

CQC

TALLER

EXHIBICIÓN

VISIÓN GENERAL DE LA EMPRESA

Preguntas más frecuentes

Q5 : ¿Está disponible OEM/ODM?

R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Tenemos equipos de diseño e ingeniería, podemos personalizar productos de acuerdo con el dibujo o los requisitos de los clientes.

Q6 : ¿Es usted fabricante o empresa comercial?
R: Somos una fábrica, como fabricante 100 por ciento profesional con 20 años de experiencia en la fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100 por ciento.

Q7 : ¿Se puede negociar el precio?

A: Si, el precio es negociable. Se puede cambiar según su cantidad o paquete

Q8 :¿Qué hay de la inspección?

R: Tenemos todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal, la prueba de vida mecánica.

Q9 :¿Qué son las condiciones de pago?

A: T.T, PayPal, unión occidental, Garantía comercial de Alibabay L/C es aceptable. 30 por ciento T/T por adelantado,70 por cientoSaldo antes del envío.
