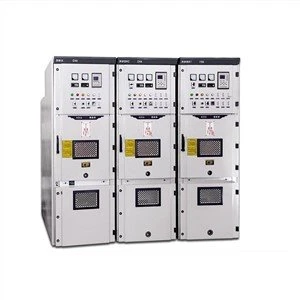

Aparamenta de distribución principal eléctrica de 33 KV

Descripción de la estructura El aparamenta es de estructura fija metálica tipo caja y el cubículo consiste en profies y perfiles G ensamblados por varias piezas de conexión. Se divide en cuatro compartimentos, a saber, el compartimento de la barra colectora. Compartimento CB, compartimento de medición y compartimento de cables. El procesamiento de piezas se realizará mediante punzonadora CNC, máquina dobladora CNC y máquinas sofisticadas proporcionadas en el centro de procesamiento CNC, lo que garantiza una alta precisión de forma, posición y dimensión, fabricación rápida y precisa, fiexible para la combinación de diferentes opciones, que puede satisfacer las diferentes demandas de los clientes.

Envíeconsulta

Descripción

XGN-12 (2)

XGN-12 (3)

XGN-12

XGN15-12 (2)

XGN15-12

XGN66-12 (2)

Características principales

1. El cubículo es de estructura ensamblada, sin soldadura, alta resistencia mecánica y apariencia artística.
2. La parte superior trasera es para el interruptor de desconexión rotativa GN30-12 y la parte inferior para el interruptor de desconexión GN19-12C. El dispositivo de enclavamiento mecánico operado según los procedimientos puede proporcionar una protección de seguridad confiable para la operación personal y el equipo.
3. El interruptor principal adoptado es de tipo monobloque, opciones como ZN63-12 (VS1-12) y VD4-12
4.Se emplea un método de bloqueo mecánico obligatorio en los enclavamientos entre los interruptores principales
, seccionadores y puerta del cubículo para cumplir con la función de enclavamiento 'a prueba de cinco', disfrutando de una combinación aleatoria con la unidad principal del anillo.

No.	Artículo	Unidad	Datos técnicos
1	Tensión nominal	Kv	3.6, 7.2, 12
2	Corriente nominal	Un	630 1000	1250 2000	2500 3150
3	Corriente de rotura de cortocircuito nominal	Ka	20	31.5	40
4	Tiempo nominal de resistencia de corto tiempo	Ka	20	31.5	40
5	Corriente de resistencia máxima nominal	Ka	50	80	100
6	Cortocircuito nominal que hace corriente	Ka	50	80	100
7	Duración nominal del cortocircuito	s		4
8	Grado de protección		IP2X
9	Sistema de bus		Autobús individual, autobús individual con bypass, autobús doble
10	Método de funcionamiento		Electromagnetismo, energía de almacenamiento de resortes
11	Dimensión de contorno	milímetro	950^1000x2300 (por debajo de 1250A) 1000x1000x2300 (más de 1250A)
