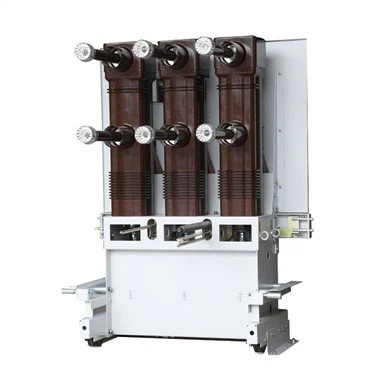

Disyuntor de vacío interior 6KV VS1

Requisitos ambientales La altitud no debe exceder los 1000 m; B. la temperatura ambiente, temperatura máxima más 40 grados, la temperatura máxima de 15 grados (solo permite almacenamiento de - 30 grados);C. Humedad ambiental: la humedad relativa promedio diaria es del 95 % y la humedad relativa promedio mensual es inferior al 90 %. Sin fuego, sin apósitos peligrosos, sin contaminación grave, sin productos químicos Fuji y sin sacudidas violentas. Si existen condiciones especiales de uso, informe al fabricante al realizar el pedido.

Envíeconsulta

Descripción

circuit breaker (2)

circuit breaker (3)

circuit breaker (4)

circuit breaker (5)

circuit breaker (6)

circuit breaker (7)

Los principales parámetros técnicos:

NO	Artículo	Unidades	Parámetros técnicos
1	Tensión nominal	KV	12
2	Tensión nominal soportada de frecuencia industrial de corta duración		42/48(Interfase, tierra/fractura)
3	Tensión nominal soportada de impulso tipo rayo		42/48(Interfase, tierra/fractura)
4	Frecuencia nominal	Hz	50
5	Corriente nominal	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Corriente nominal de ruptura de cortocircuito	ka	20/25	31.5	40
7	Tensión nominal soportada de corta duración	ka	20/25	31.5	40
8	Duración nominal de cortocircuito	S	4
9	Corriente pico nominal soportada	ka	50/63	80	100
10	Corriente nominal de cierre de cortocircuito	ka	50/63	80	100
11	Tensión soportada de frecuencia industrial del circuito secundario (1min)		2000
12	Corriente nominal de ruptura del grupo de capacitores individual/espalda con espalda	A	630/400(40kA:800/400)
13	Corriente nominal de cierre del banco de capacitores		12,5 (la frecuencia no es mayor que)
14	Vida mecánica	ka	20000
15	Tiempos de corte de corriente nominal (vida eléctrica)	ka	20000
16	Tiempos nominales de interrupción de la corriente de cortocircuito	veces	50(40KA Menor o igual a 30)
17	Los contactos dinámicos y estáticos permiten un espesor acumulativo de desgaste	milímetro	3
18	Tiempo de almacenamiento de energía	s	Menor o igual a 10
19	Distancia de apertura de contacto	milímetro	11±1
20	Sobrecarrera	milímetro	3.5±0.5
21	Tiempo de rebote de cierre de contacto	milisegundo	Menor o igual a 2(40KA Menor o igual a 3)
22	Periodo dividido/cerrado trifásico	milisegundo	Menor o igual a 2
23	Velocidad media de apertura (los contactos están separados por -8mm)	m/s	1.2±0.2
24	Resistencia de bucle conductor principal	m/s	0.6±0.2
25	Resistencia de bucle conductor principal	μΩ	Menor o igual a 50(630A) Menor o igual a 45(1250A) Menor o igual a 40 (1600,2000A) Menor o igual a 35 (2500A o más)
26	Secuencia nominal de operación		0-0.3s-Co-180s-Co
