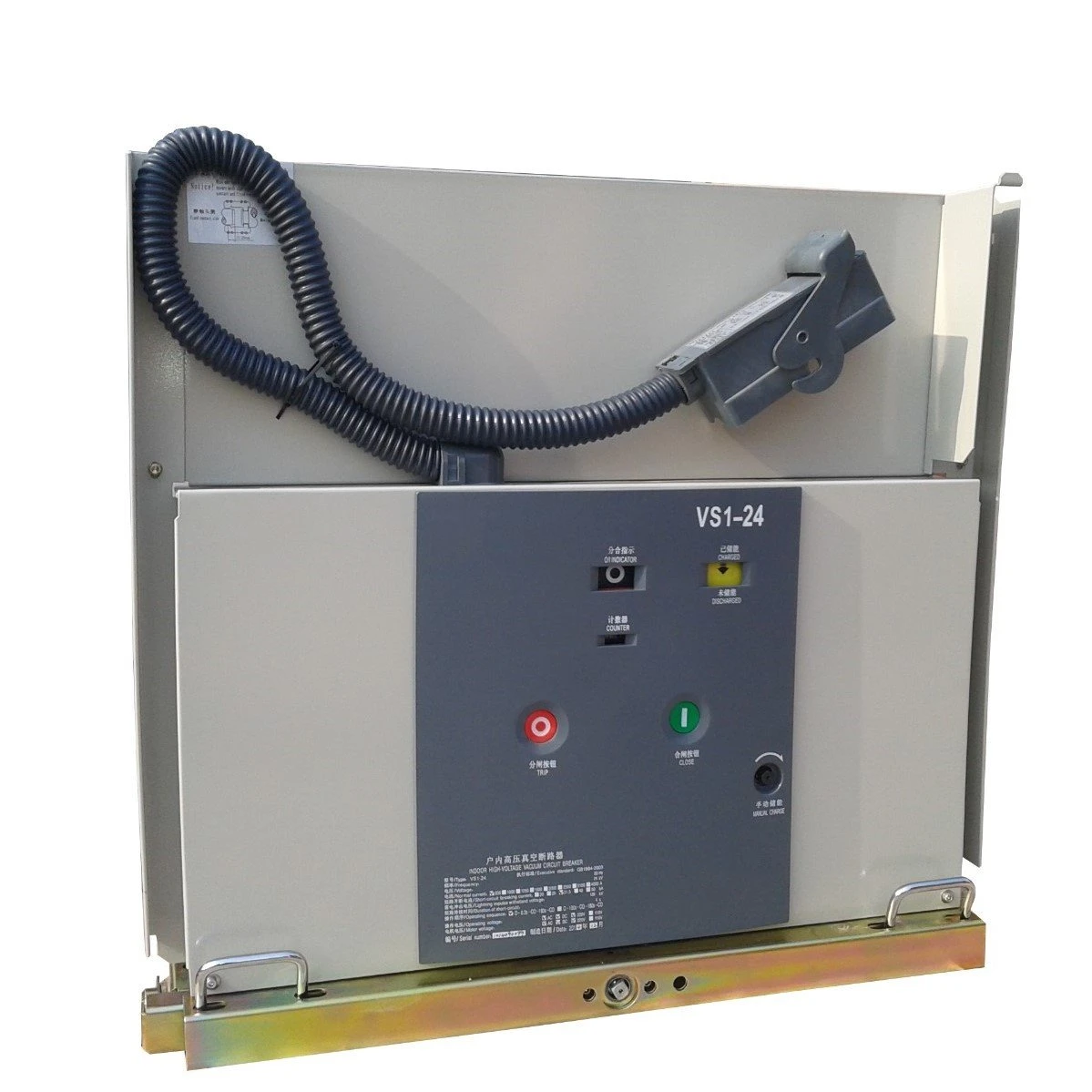

VS1 35KV Switchgear Disyuntores de vacío
Es un tablero de distribución para interiores con un voltaje nominal trifásico de CA de 50 Hz de un sistema de alimentación de 12 KV. Se utiliza como unidad de protección y control para equipos de potencia y empresas industriales y mineras. Aplicable a lugares que requieren una operación frecuente a la corriente de operación nominal, o varias veces para interrumpir la corriente de cortocircuito. El interruptor automático adopta un diseño integrado del mecanismo operativo y el cuerpo del interruptor automático, y puede usarse como una unidad de instalación fija, o puede equiparse con un mecanismo de propulsión especial para formar una unidad de carretilla de mano. Características: tamaño pequeño, peso ligero, adecuado para operación frecuente Estructura principal: interruptor de vacío, mecanismo de operación electromagnético o de resorte, soporte y otros componentes.
Descripción
DESCRIPCIÓN DEL PRODUCTO
Es un tablero de distribución para interiores con un voltaje nominal trifásico de CA de 50 Hz de un sistema de alimentación de 12 KV. Se utiliza como unidad de protección y control para equipos de potencia y empresas industriales y mineras. Aplicable a lugares que requieren un funcionamiento frecuente a la corriente de funcionamiento nominal o varias veces para interrumpir la corriente de cortocircuito.
El disyuntor adopta un diseño integrado del mecanismo operativo y el cuerpo del disyuntor, y puede usarse como una unidad de instalación fija o puede equiparse con un mecanismo de propulsión especial para formar una unidad de carretilla de mano.
Características: tamaño pequeño, peso ligero, adecuado para operaciones frecuentes
Estructura principal: interruptor de vacío, mecanismo de operación electromagnético o de resorte, soporte y otros componentes.
Requisitos medioambientales
La altitud no deberá exceder los 1000 m;
B. la temperatura ambiente, temperatura máxima más 40 grados, la temperatura máxima de 15 grados (solo permite almacenamiento de - 30 grados);
C. Humedad ambiental: la humedad relativa promedio diaria es del 95 % y la humedad relativa promedio mensual es inferior al 90 %., Las agudezas de presión de vapor saturada promedio diario fueron 2.2 * 10 ^ 3 mpa
Las agudezas de presión de vapor saturada promedio diario fueron 1.8 * 10 ^ 3 mpa
D. Sin fuego, sin apósitos peligrosos, sin contaminación grave, sin Fuji químico y sin sacudidas violentas.
Si hay condiciones especiales de uso, por favor informe al fabricante al realizar el pedido.
El mecanismo operativo adopta un tipo de almacenamiento de energía de resorte, un dispositivo de amortiguación avanzado y razonable, sin rebote de apertura, lo que reduce el impacto y la vibración de apertura.
Los principales parámetros técnicos:
NO | Artículo | Unidades | Parámetros técnicos | ||
1 | Tensión nominal | KV | 12 | ||
2 | Tensión nominal soportada de frecuencia industrial de corta duración | 42/48(Interfase, tierra/fractura) | |||
3 | Tensión nominal soportada de impulso tipo rayo | 42/48(Interfase, tierra/fractura) | |||
4 | Frecuencia nominal | Hz | 50 | ||
5 | Corriente nominal | A | 630 1250 | 630 1250 1600 2000 2500 3150 | 630 1250 1600 2000 2500 3150 |
6 | Corriente nominal de ruptura de cortocircuito | ka | 20/25 | 31.5 | 40 |
7 | Tensión nominal soportada de corta duración | 20/25 | 31.5 | 40 | |
8 | Duración nominal de cortocircuito | S | 4 | ||
9 | Corriente pico nominal soportada | ka | 50/63 | 80 | 100 |
10 | Corriente nominal de cierre de cortocircuito | 50/63 | 80 | 100 | |
11 | Tensión soportada de frecuencia industrial del circuito secundario (1min) |
2000 | |||
12 | Corriente nominal de ruptura del grupo de capacitores individual/espalda con espalda | A | 630/400(40kA:800/400) | ||
13 | Corriente nominal de cierre del banco de capacitores | 12,5 (la frecuencia no es mayor que) | |||
14 | Vida mecánica | ka | 20000 | ||
15 | Tiempos de corte de corriente nominal (vida eléctrica) | 20000 | |||
16 | Tiempos nominales de interrupción de la corriente de cortocircuito | veces | 50(40KA Menor o igual a 30) | ||
17 | Los contactos dinámicos y estáticos permiten un espesor acumulativo de desgaste | milímetro | 3 | ||
18 | Tiempo de almacenamiento de energía | s | Menor o igual a 10 | ||
19 | Distancia de apertura de contacto | milímetro
| 11±1 | ||
20 | Sobrecarrera | 3.5±0.5 | |||
21 | Tiempo de rebote de cierre de contacto | milisegundo
| Menor o igual a 2 (40KA Menor o igual a 3) | ||
22 | Periodo dividido/cerrado trifásico | Menor o igual a 2 | |||
23 | Velocidad media de apertura (los contactos están separados por -8mm) | m/s
| 1.2±0.2 | ||
24 | Resistencia de bucle conductor principal | 0.6±0.2 | |||
25 | Resistencia de bucle conductor principal | μΩ | Menor o igual a 50(630A) Menor o igual a 45(1250A) Menor o igual a 40 (1600,2000A) Menor o igual a 35 (2500A o más) | ||
26 | Secuencia nominal de operación | 0-0.3s-Co-180s-Co | |||
PERFIL DE LA EMPRESA
Jiyuan Fengyuan Electrical Equipment Co., Ltd se estableció en 1984 y es una empresa designada que se especializa en la producción de gabinetes de interruptores de alto y bajo voltaje.
por la State Grid Corporation de China.
Tenemos más de 30 años de experiencia profesional en gabinetes de distribución completos de alto y bajo voltaje, subestaciones tipo caja, transformadores, etc., con certificado CE, ISO, GB, CQC
Directamente de fábrica, fabricante profesional, todo se puede personalizar de acuerdo con sus requisitos locales
Bienvenido a la consulta
CERTIFICADO
EXHIBICIÓN
LÍNEA DE PRODUCCIÓN Y TALLER
EMBALAJE Y ENTREGA
SERVICIO:
Ofrecemos servicio posventa gratuito durante un año.
Consejos para cotizar y realizar pedidos:
El cliente deberá especificar los siguientes elementos:
♠ Esquema de circuito primario y diagrama de sistema de línea única
♠ Diagrama esquemático del circuito secundario, los cables se conectarán de acuerdo con el estándar de fábrica si el cliente no tiene requisitos;
♠ Diagrama de arreglo de celdas, vista en planta de subestación de energía eléctrica.
♠ Especificación detallada y parámetro del elemento eléctrico de cada circuito;
♠ Color de la superficie de la aparamenta;
♠ Otros requisitos.
Términos comerciales:
1. Pago: 1) 30 por ciento por adelantado, 70 por ciento de saldo contra copia de B/L
2.Puerto de carga: puerto de Qingdao o puerto de Lianyungang
3.Descuentos: ofrecidos en función de las cantidades de los pedidos
4.Tiempo de entrega: 10-30 días según las cantidades del pedido
5. Paquete: caja de madera y palé de madera y se puede personalizar
Preguntas más frecuentes
Q1 :Sé que su calidad es perfecta, pero en nuestro mercado la calidad normal es más popular, ¿qué puedo hacer?
R: No se preocupe, podemos proporcionar una serie de productos de calidad, puede elegir el mejor para satisfacer su mercado, haremos todo lo posible para ayudarlo. Creo que podemos proporcionar productos que cumplan con todos sus requisitos.
Q2 : ¿Puedo obtener una muestra antes del pedido porque realmente no sé cómo es la calidad de sus productos?
R: ¡Por supuesto! También creemos que el pedido de muestras es la mejor manera de generar confianza. ¡Ofrecemos servicio de muestra gratis! ¡No dude en enviar una consulta para obtener la muestra gratis!
Q3 : ¿Cuál es el tiempo de entrega? ¿Porque realmente los necesitamos con urgencia?
R: 3 ~ 7 días para enviar un pedido de muestra. .15 días para pedidos regulares, nunca comeremos nuestras palabras.
Q4 :¿Cuál es el período de garantía de sus productos?
R: Para un año de garantía.
Q5 : ¿Está disponible OEM/ODM?
R: ¡Sí, lo es! Nuestros productos se pueden personalizar. Tenemos equipos de diseño e ingeniería, podemos personalizar productos de acuerdo con el dibujo o los requisitos de los clientes.
Q6 : ¿Es usted fabricante o empresa comercial?
R: somos una fábrica, como fabricante 100 por ciento profesional con 20 años de experiencia en la fabricación, podemos producir productos de acuerdo con los requisitos de los clientes y también podemos controlar la calidad de los productos al 100 por ciento.
Q7 : ¿Se puede negociar el precio?
A: Si, el precio es negociable. Se puede cambiar según su cantidad o paquete
Q8 :¿Qué hay de la inspección?
R: Tenemos todo el sistema de inspección, desde la materia prima hasta los productos finales, incluida la prueba de aumento de temperatura, la prueba de tipo de conductor de prueba de pulverización de sal, la prueba de vida mecánica.
Q9 :¿Qué son las condiciones de pago?
A: T.T, PayPal, unión occidental, Garantía comercial de Alibabay L/C es aceptable. 30 por ciento T/T por adelantado,70 por cientoSaldo antes del envío.
Q10 :¿Cuál es el servicio que ofrece la empresa?
R: tenemos el motor profesionaleer equipo que puede diseñar y desarrollar el molde para llegar a diferentes clientesrequipo
También contamos con el equipo de ventas para ofrecer un buen servicio desde la preventa hasta la posventa.
