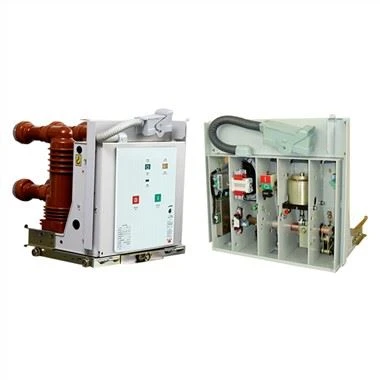

Disyuntor de MT compacto VS1 36kv

VS1-12 es un disyuntor de vacío para interiores HV que funciona como unidad de protección y control de equipos de red eléctrica y equipos eléctricos industriales en sistemas de energía de voltaje nominal de 7,2 KV a 12 KV. Cumple con los requisitos de GB/T1984-2014 (disyuntor de CA HV) y JB355-1996 (disyuntor de vacío de CA HV para interiores de 3.6KV-40.5KV). Se puede utilizar en interruptores de KYN28, etc.

Envíeconsulta

Descripción

Interruptor automático compacto de MT VS1 36kv

El disyuntor de vacío de alto voltaje de CA para interiores modelo VS1 12kV es un tipo de dispositivo de distribución de alto voltaje holístico y completamente sellado, tiene una dimensión compacta y un volumen pequeño. El VCB se aplica al sistema de alimentación de tensión nominal de 7,2~12 kV, trifásico y CA 50/60 Hz. Es aplicable en ocasiones con operaciones frecuentes, actuando para proteger y controlar líneas y aparatos eléctricos. El producto cumple con IEC62271-100, GB1984, JB3855 y DL1403 y pasa la prueba de tipo.

1.1 Adecuado para CA trifásica, 50 Hz, tensión nominal del sistema de alimentación de 12 kV;
1.2 Se puede utilizar como unidad de protección y control para empresas industriales y mineras y equipos de subestaciones;
1.3 Se puede usar para KYN28-12 y otros gabinetes de interruptores centrales y gabinetes de interruptores fijos;
1.4 El circuito principal del interruptor automático se puede utilizar de dos maneras: cilindro aislado y polo sólido sellado.
1.5 Normas ejecutivas:
GB1984 "Disyuntor de CA de alto voltaje"
JB/T3855 "Disyuntor de vacío de CA de alto voltaje"
DL/T403 "Condiciones técnicas para pedir disyuntores de vacío de alta tensión de 12kV-40,5 kV"
IEC62271-100 "Equipos de control y aparamenta de alta tensión - Parte 100: disyuntores de CA"

2. Entorno de uso normal
3. Lugar de uso: Interior
4. Temperatura ambiente: -15 grados ~40 grados
5. Altitud: no más de 1000 m
6. Humedad relativa diaria (promedio): no más del 95 por ciento
7. Presión diaria de vapor de agua (valor medio): no más de 2,2 kPa
8. Humedad relativa mensual (promedio): no más del 90 por ciento
9. Presión de vapor de agua mensual (valor medio): no más de 1,8 kPa

Nota: 1. El aire circundante no está obviamente contaminado por polvo, humo, gas corrosivo o inflamable, vapor o niebla salina;

2. Superar las condiciones normales de uso, consultar con el fabricante.

NO.	Nombre	unidad	DATOS
1	Tensión nominal	KV	12
2	Tensión soportada de frecuencia industrial de 1 min (valor efectivo) (interfase, tierra, fractura)	KV	42
	Tensión soportada de impulso tipo rayo (valor de pico) (interfase, tierra, fractura)		75
3	Corriente nominal	A	630,1250,1600
4	Corriente nominal de ruptura de cortocircuito	ka	20 25 31.5
5	Cortocircuito nominal y corriente (valor pico)	ka	50 63 80
6	Corriente estable dinámica nominal (valor máximo)	ka	50 63 80
7	Corriente nominal de estabilidad térmica	ka	20 25 31.5
8	Tiempo nominal de estabilidad térmica	S	4
9	Tiempos nominales de interrupción de la corriente de cortocircuito	veces	30
10	Vida mecánica	veces	30000
11	Secuencia operativa nominal		O-0.3S-CO-180S-CO
12	Capacidad de ruptura de un solo capacitor	A	630
13	Capacidad de ruptura del banco de condensadores espalda con espalda	A	400
14	Apertura de contacto	milímetro	11±1
15	Golpe de contacto	milímetro	3.5 ±0.5
16	Sincronización de apertura trifásica	EM	<=2
17	Tiempo de rebote del contacto de cierre	EM	<=2
18	Carrera de búfer	milímetro	10
19	Distancia central	milímetro	210 250 275
20	Velocidad media de apertura	m/s	0.9-1.2
21	Velocidad media de cierre	m/s	0.5-0.8
22	Resistencia de bucle conductivo	u 0	<=50 630A <=45 1250A <=35 1600A
23	Espesor de desgaste permisible acumulativo de contactos dinámicos y estáticos	milímetro	<=3
