Disyuntor de vacío 10kv 50ka VS1

Disyuntor de vacío 10kv 50ka VS1

El disyuntor de vacío consta principalmente de tres partes: cámara de extinción de arco de vacío, mecanismo de operación, soporte y otros componentes.

1. Cámara de extinción de arco de vacío

De acuerdo con los diferentes tipos de interruptores, existen cámaras de extinción de arco de vacío de cerámica con pantallas externas, cámaras de extinción de arco de vacío pequeñas con campos magnéticos longitudinales intermedios sellados en forma de copa y cámaras de extinción de arco de burbuja de vidrio selladas internas. La estructura básica es la siguiente:

1) carcasa de aislamiento hermético

El sistema de aislamiento hermético compuesto por un cilindro de aislamiento hermético de cerámica, vidrio o vidrio microcristalino, una tapa de extremo móvil, una tapa de extremo fija y un tubo corrugado de acero inoxidable es un contenedor sellado al vacío. Para garantizar la hermeticidad, además de los estrictos procedimientos operativos en el tipo de sellado, también se requiere que el material en sí tenga una pequeña transpirabilidad y liberación interna de gas.

2) Sistema conductivo

Se compone de una varilla conductora fija, una superficie de arco móvil fija, un contacto fijo, un contacto móvil, una superficie de arco móvil y una varilla conductora móvil. La estructura de contacto se puede dividir aproximadamente en tres tipos: contacto cilíndrico, superficie curva de ranura de contacto de campo magnético transversal con forma de espiral y contacto de campo magnético longitudinal. En la actualidad, este tipo de cámara de extinción de arco adopta tecnología de campo magnético longitudinal, que tiene una capacidad de extinción de arco fuerte y estable.

3) Sistema de blindaje

La cubierta de protección es un componente indispensable en la cámara de extinción de arco de vacío, y existen varios tipos de cubierta de protección, como la cubierta de protección principal que rodea el punto de contacto, la cubierta de protección de tubería corrugada y la cubierta de protección de ecualización de voltaje. La función de la cubierta protectora principal es la siguiente: ① Para evitar que los productos salpiquen la pared interna de la cubierta aislante durante el proceso del arco, lo que reduce la resistencia del aislamiento de la cubierta. ② Mejorar la uniformidad de la distribución del campo eléctrico en la cámara de extinción de arcos es beneficioso para reducir la intensidad del campo local y promover la miniaturización de la cámara de extinción de arcos de vacío. brecha.

2. Mecanismo de funcionamiento

Según los diferentes tipos de interruptores automáticos, se utilizan diferentes mecanismos de funcionamiento. Los mecanismos operativos comunes incluyen el mecanismo operativo de resorte (VS1), el mecanismo operativo de imán permanente y el mecanismo operativo combinado (VBD).

Otras partes: chasis de vehículos, soportes de aislamiento, aisladores, etc.

¿Cuáles son las características de los interruptores automáticos de vacío?

(1) Fuerte capacidad de ruptura, hasta 50kA; Después de la fractura, el medio entre las grietas se recupera rápidamente y no es necesario reemplazar el medio.

(2) La distancia de apertura de los contactos es pequeña. La distancia de ruptura de contacto del interruptor automático de vacío de 10 kV es de solo 10 mm. La potencia operativa requerida es pequeña, la acción es rápida, el mecanismo operativo se puede simplificar y la vida útil se puede extender. Generalmente, no se requiere mantenimiento por alrededor de 20 años.

(3) Tiempo de extinción de arco corto, voltaje de arco bajo, energía de arco baja, pérdida de contacto baja y múltiples interrupciones.

(4) La barra de guía móvil tiene una pequeña inercia y es adecuada para operaciones frecuentes.

(5) Al operar el interruptor, el ruido de acción es bajo, lo que lo hace adecuado para uso urbano.

(6) Los medios de extinción de arco o aislamiento no usan aceite y no hay riesgo de incendio o explosión.

(7) El cabezal de contacto es una estructura completamente sellada, que no reducirá su rendimiento debido a la influencia de la humedad, el polvo y los gases nocivos. Operación confiable y rendimiento estable de encendido y apagado. Como componente independiente, la cámara de extinción de arco es fácil de instalar y depurar.

(8) Durante la vida útil del interruptor automático de vacío, la parte de contacto no requiere mantenimiento ni inspección. Incluso si se llevan a cabo el mantenimiento y la inspección, el tiempo requerido es muy corto.

(9) El arco se extingue en un recipiente cerrado y el arco y el gas caliente no quedan expuestos.

(10) Equipado con múltiples funciones de reconexión, adecuado para las necesidades de aplicación de las redes de distribución.

Es un tablero de distribución para interiores con un voltaje nominal trifásico de CA de 50 Hz de un sistema de alimentación de 12 KV. Se utiliza como unidad de protección y control para equipos de potencia y empresas industriales y mineras. Aplicable a lugares que requieren un funcionamiento frecuente a la corriente de funcionamiento nominal o varias veces para interrumpir la corriente de cortocircuito.

El disyuntor adopta un diseño integrado del mecanismo operativo y el cuerpo del disyuntor, y puede usarse como una unidad de instalación fija o puede equiparse con un mecanismo de propulsión especial para formar una unidad de carretilla de mano.

Características: tamaño pequeño, peso ligero, adecuado para operaciones frecuentes

Estructura principal: interruptor de vacío, mecanismo de operación electromagnético o de resorte, soporte y otros componentes.

Requisitos medioambientales

A. La altitud no excederá los 1000 m;

B. la temperatura ambiente, temperatura máxima más 40 grados, la temperatura máxima de 15 grados (solo permite almacenamiento de - 30 grados);

C. Humedad ambiental: la humedad relativa promedio diaria es del 95 por ciento y la humedad relativa promedio mensual es inferior al 90 por ciento.

Las agudezas de presión de vapor saturada promedio diario fueron 1.8 * 10 ^ 3 mpa

D. Sin fuego, sin apósitos peligrosos, sin contaminación grave, sin Fuji químico y sin sacudidas violentas.

Si hay condiciones especiales de uso, por favor informe al fabricante al realizar el pedido.

El mecanismo operativo adopta un tipo de almacenamiento de energía de resorte, un dispositivo de amortiguación avanzado y razonable, sin rebote de apertura, lo que reduce el impacto y la vibración de apertura.

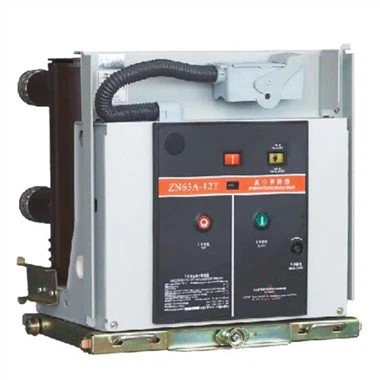

FOTO DEL PRODUCTO

Los principales parámetros técnicos:

NO	Artículo	Unidades	Parámetros técnicos
1	Tensión nominal	KV	12
2	Tensión nominal soportada de frecuencia industrial de corta duración		42/48(Interfase, tierra/fractura)
3	Tensión nominal soportada de impulso tipo rayo		42/48(Interfase, tierra/fractura)
4	Frecuencia nominal	Hz	50
5	Corriente nominal	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Corriente nominal de ruptura de cortocircuito	ka	20/25	31.5	40
7	Tensión nominal soportada de corta duración		20/25	31.5	40
8	Duración nominal de cortocircuito	S	4
9	Corriente pico nominal soportada	ka	50/63	80	100
10	Corriente nominal de cierre de cortocircuito		50/63	80	100
11	Tensión soportada de frecuencia industrial del circuito secundario (1min)		2000
12	Corriente nominal de ruptura del grupo de capacitores individual/espalda con espalda	A	630/400(40kA:800/400)
13	Corriente nominal de cierre del banco de capacitores		12,5 (la frecuencia no es mayor que)
14	Vida mecánica	ka	20000
15	Tiempos de corte de corriente nominal (vida eléctrica)		20000
16	Tiempos nominales de interrupción de la corriente de cortocircuito	veces	50(40KA Menor o igual a 30)
17	Los contactos dinámicos y estáticos permiten un espesor acumulativo de desgaste	milímetro	3
18	Tiempo de almacenamiento de energía	s	Menor o igual a 10
19	Distancia de apertura de contacto	milímetro	11±1
20	Sobrecarrera		3.5±0.5
21	Tiempo de rebote de cierre de contacto	EM	Menor o igual a 2(40KA Menor o igual a 3)
22	Periodo dividido/cerrado trifásico		Menor o igual a 2
23	Velocidad media de apertura (los contactos están separados por -8mm)	m/s	1.2±0.2
24	Resistencia de bucle conductor principal		0.6±0.2
25	Resistencia de bucle conductor principal	μΩ	Menor o igual a 50(630A) Menor o igual a 45(1250A) Menor o igual a 40 (1600,2000A) Menor o igual a 35 (2500A o más)
26	Secuencia nominal de operación		0-0.3s-Co-180s-Co

Este producto se suele personalizar.
Somos un fabricante y contamos con un departamento técnico profesional que puede diseñar y brindar soluciones de acuerdo con las necesidades del cliente.
Póngase en contacto con nuestro personal de ventas para obtener dibujos de diseño.

Aquí están nuestros ejemplos de clientes para su referencia.

SI NECESITA MÁS DETALLES, POR FAVOR NO DUDE EN CONTACTARNOS
